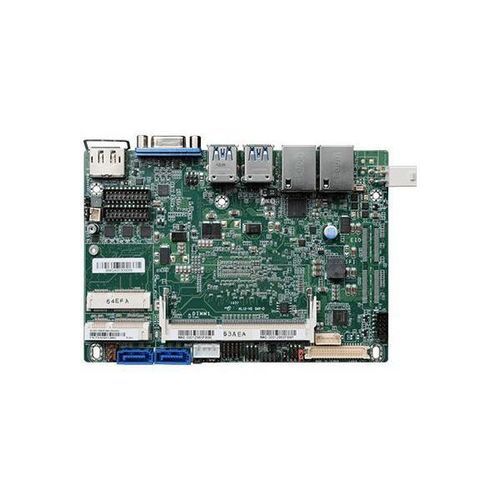

Riassunto del prodotto- SBC di 7a/6a generazione Intel® Core™ da 3,5"
- Comunicazione wireless: Mini PCIe
- Ricco I/O: 2 Intel GbE, 4 COM, 4 USB 3.1 Gen 1, 2 USB 2.0
- 1 SODIMM DDR3L fino a 8GB
- Tre display indipendenti: VGA + LVDS + DP++
Caratteristiche- Protezione COM ESD: Air Gap ±15kv
- Wide-temp: -40~85°C
- Display 4K2K
- DP
- DDR3L
Certificazioni- Certificazione RoHS
- Certificazione CE
- Certificazione FCC
Sistema
Processore
processori Intel® Core™ di 6a generazione, BGA 1356
Processore Intel® Core™ i7-6600U, Dual Core, 4M Cache, 2,6GHz (3,4GHz), 15W
Processore Intel® Core™ i5-6300U, Dual Core, 3M Cache, 2,4GHz (3,0GHz), 15W
Processore Intel® Core™ i3-6100U, dual core, 3M Cache, 2,3GHz, 15W
Processore Intel® Celeron® 3955U, Dual Core, 2M Cache, 2,0GHz, 15W
processori Intel® Core™ di settima generazione, BGA 1356
Processore Intel® Core™ i7-7600U, dual core, 4M Cache, 2,8GHz (3,9GHz), 15W
Processore Intel® Core™ i5-7300U, Dual Core, 3M Cache, 2,6GHz (3,5GHz), 15W
Processore Intel® Core™ i3-7100U, Dual Core, 3M Cache, 2,4GHz, 15W
Processore Intel® Celeron® 3965U, dual core, 2M Cache, 2,2GHz, 15W
Memoria
Una SODIMM a 204 pin fino a 8 GB
Canale singolo DDR3L 1600MHz
BIOS
Insyde SPI 128Mbit
Grafica
Controller
Intel® HD Graphics serie GT
Caratteristiche
OpenGL 5.0, DirectX 12, OpenCL 2.1
Decodifica HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Codifica HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Display
1 x VGA
1 x LVDS
1 x DP++
VGA: risoluzione fino a 1920x1200 @ 60Hz
LVDS: doppio canale a 48 bit, risoluzione fino a 1920x1200 @ 60Hz
DP++: risoluzione fino a 4096x2304 @ 60Hz
Display tripli
VGA + LVDS + DP++
Espansione
Interfaccia
1 Mini PCIe full-size (PCIe/USB/SATA, SATA per impostazione predefinita)
1 x Mini PCIe a metà (PCIe/USB, PCIe per impostazione predefinita)
1 x SIM (supportata da Mini PCIe half-size) (disponibile su richiesta)
Audio
Codec audio
Realtek ALC888S-VD2-GR
Ethernet
Controller
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe con iAMT11.0 (10/100/1000Mbps) (solo Core i7/i5 supporta iAMT)
I/O posteriore
Ethernet
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 1
Display
1 x VGA
1 x DP++
I/O interni
Seriale
2 x RS-232/422/485 (passo 2,0 mm)
2 x RS-232 (passo 2,0 mm)
USB
2 x USB 2.0 (passo 2,0 mm)
Display
1 connettore LVDS per pannello LCD
1 x alimentazione LCD/Inverter
Audio
1 x Audio (Line-out/Mic-in)
SATA
2 x SATA 3.0 (fino a 6Gb/s)
1 x alimentazione SATA
DIO
1 DIO a 8 bit
SMBus
1 x SMBus
Watchdog Timer
Uscita e intervallo
Reset del sistema, programmabile via software da 1 a 255 secondi
Potenza
Tipo
Singolo 12V +/-10% CC
Connettore
Connettore ad angolo retto (4 pin) DC Jack (disponibile su richiesta)
Connettore di tipo verticale (4 pin) (disponibile su richiesta)
Consumo
Tipico: 6300U: 12V @ 0,40A (4,80Watt)
Massimo: 6300U: 12V @ 2,08A (24,96Watt)
Batteria
CR2032 a bottone
Supporto OS
Microsoft
Windows 7 (/WES7) 32/64 bit
Windows 8.1 (64 bit)
Windows 10 IoT Enterprise a 64 bit
Linux
Debian 8 (con driver grafico VESA)
CentOS 7 (con driver grafico VESA)
Linux
Ambiente
Temperatura di esercizio
Operativa: da 0 a 60°C (opz. da -20 a 70°C)
Stoccaggio: da -40 a 85°C
Umidità
In funzione: da 5 a 90% RH
Stoccaggio: 5-90% RH
MTBF
SU551 : 430.978 ore a 25°C; 253.129 ore a 45°C ; 157.798 ore a 60°C
Meccanismo
Dimensioni
3.fattore di forma SBC da 5
146 mm (5,75") x 102 mm (4,02")
Altezza
PCB: 1,6 mm
Lato superiore: 15,5 mm
Lato inferiore: 4,0 mm
Standard e certificazioni
Certificazioni
Certificazione CE
Certificazione FCC
Certificazione RoHS
Lista di imballaggio
1 scheda SU551
1 cavo porta COM (lunghezza: 300 mm, 2 porte COM) A81-015020-001G
1 cavo dati Serial ATA (lunghezza: 500 mm) 332-553001-005G
1 cavo dati Serial ATA (lunghezza: 300 mm) 332-553001-205G
1 Cavo di alimentazione Serial ATA (lunghezza: 250 mm) A81-004041-016G
1 Dissipatore di calore da 0 a 60 °C (altezza: 20,85 mm) A71-011084-000G, temperatura ampia (altezza: 30,85 mm) A71-011083-000G
Paese di origine
Taiwan
Informazioni per l'ordine
Nome del modello | Numero di parte | Descrizione
SU551-NB-6300U | 770-SU5511-000G | Fanless, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, da 0 a 60°C
SU551-NB-3955U | 770-SU5511-100G | Fanless, Intel® Core™ 3955U, 1 SODIMM DDR3L, 2 LAN, 4 COM, 6 USB, da 0 a 60°C
SU551-NB-6100U | 770-SU5511-200G | Fanless, Intel® Core™ i3-6100U, 1 SODIMM DDR3L, 2 LAN, 4 COM, 6 USB, da 0 a 60°C
SU551-NB-6600U | 770-SU5511-300G | Fanless, Intel® Core™ i7-6600U, 1 SODIMM DDR3L, 2 LAN, 4 COM, 6 USB, da 0 a 60°C
SU551-NE-6600U | 770-SU5511-400G | Fanless, Intel® Core™ i7-6600U, 1 SODIMM DDR3L, 2 LAN, 4 COM, 6 USB, da -20 a 70°C
SU551-NE-6300U | 770-SU5511-500G | Fanless, Intel® Core™ i5-6300U, 1 SODIMM DDR3L, 2 LAN, 4 COM, 6 USB, da -20 a 70°C
Elementi opzionali
Adattatore di alimentazione | 671-106002-102G | 60W, 12V
Cavo porta USB | A81-001032-016G | Lunghezza: 200 mm
Diffusore di calore | A71-011078-000G | Altezza: 11 mm
1 Cavo audio | A81-022007-016G | Lunghezza: 160 mm
cavo da 4 pin a jack CC | A81-004051-016G | Lunghezza: 100 mm
Specifiche tecniche- Form Factor: 3.sBC da 5"
- CPU: intel® Core™ i3/i5/i7 o Celeron® di 6a/7a generazione
- Memoria: 1 x DDR3L SODIMM fino a 8GB
- Display: VGA, LVDS, DP++ (supporto triplo display)
- LAN: 2 x Intel GbE
- COM: 4 porte
- USB: 4 x USB 3.1 Gen 1, 2 x USB 2.0
- Espansione: Mini PCIe full-size e half-size, slot SIM (opzionale)
- Audio: Realtek ALC888S-VD2-GR
- Alimentazione: ingresso 12V DC
- Temperatura di funzionamento: da 0 a 60°C (opzionale da -20 a 70°C)
- Certificazioni: CE, FCC, RoHS
