Scheda madre Pico-ITX / 2.5" EHL051
embeddedIntel® AtomIntel® Elkhart lake SoC

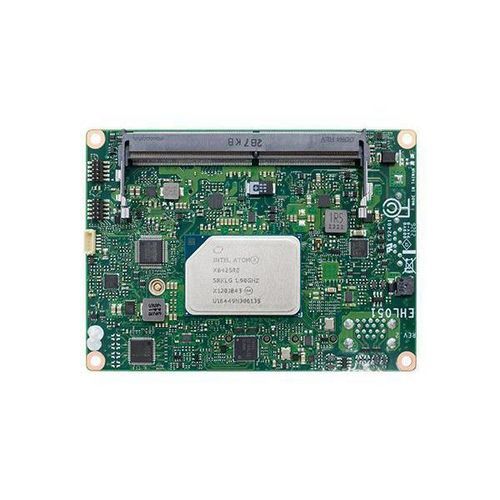

Scheda madre Pico-ITX / 2.5" - EHL051 - DFI - embedded / Intel® Atom / Intel® Elkhart lake SoC
Scheda madre Pico-ITX / 2.5" - EHL051 - DFI - embedded / Intel® Atom / Intel® Elkhart lake SoC
Scheda madre Pico-ITX / 2.5" - EHL051 - DFI - embedded / Intel® Atom / Intel® Elkhart lake SoC - immagine - 2
Scheda madre Pico-ITX / 2.5" - EHL051 - DFI - embedded / Intel® Atom / Intel® Elkhart lake SoC - immagine - 3
Scheda madre Pico-ITX / 2.5" - EHL051 - DFI - embedded / Intel® Atom / Intel® Elkhart lake SoC - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DFI

Caratteristiche

Formato
embedded, Pico-ITX / 2.5"
Processore
Intel® Atom, Intel® Elkhart lake SoC
Acronimo
DDR4 SO-DIMM
Slot di estensione
M.2 Key E, M.2 Key B, SATA
Applicazioni
industriale, per digital signage player
Sistema operativo
Windows 10 IoT Enterprise
Connettività
LVDS, USB 2.0, USB 3.2, HDMI, RS-485, RS-232, GbE, RS-422

Descrizione

Riassunto del prodotto
  • SBC (Single-Board Computer) di nuova generazione da 2.sBC (Single-Board Computer) PICO-ITX da 2" progettato per applicazioni industriali quali automazione di fabbrica, POS al dettaglio, digital signage e Edge AI Computing
  • SBC dalle dimensioni di un palmo alimentato dal processore Intel® Atom (Elkhart Lake)
  • Supporta fino a 32 GB di memoria DDR4 SODIMM a 3200 MHz
  • Prestazioni dinamiche e fattore di forma compatto per un funzionamento senza problemi in diversi ambienti industriali
Eccellenza visiva
  • Supporta la risoluzione 4K/2K
  • Due uscite display: HDMI + LVDS
  • Ideale per segnaletica digitale, chioschi, esperienze interattive di vendita al dettaglio e applicazioni HMI (Human Machine Interface)
Espandibilità
  • Molteplici opzioni di espansione: 1x M.2 E Key, 1x M.2 B Key, 1x SATA
  • Specifiche hardware personalizzabili per esigenze industriali
  • Facile integrazione di storage aggiuntivo, connettività wireless e schede di espansione
Connettività
  • I/O completo: 2x Intel GbE, 2x COM, 2x USB 3.2 Gen2, 2x USB 2.0
  • Trasferimento dati e connettività periferica senza interruzioni
  • Compatibile con l'infrastruttura IoT industriale
Durevolezza
  • Progettato per ambienti industriali difficili
  • Temperatura di funzionamento: da -40°C a 85°C
  • Durevolezza di livello industriale per un funzionamento ininterrotto in condizioni difficili
Caratteristiche principali
  • Processore Intel® Atom (Elkhart Lake)
  • 1 SODIMM DDR4 3200MHz
  • Supporta la risoluzione 4K/2K
  • Due display: HDMI + LVDS
  • Espansione multipla: 1 chiave M.2 E, 1 chiave M.2 B, 1 SATA
  • Ricco I/O: 2 Intel GbE, 2 COM, 2 USB 3.2 Gen2, 2 USB 2.0
Certificazioni
  • Certificazione RoHS
  • Certificazione CE
  • Certificazione FCC
  • Certificazione KC
  • Certificazione UKCA
Specifiche tecniche
  • Processore: Processore Intel® Atom, Elkhart Lake Industriale: x6425RE (4C, 1,9GHz, 12W), x6416RE (4C, 1,7GHz, 9W), x6214RE (2C, 1,4GHz, 6W) Embedded: x6425E (4C, 2.0GHz/3.0GHz, 12W), x6413E (4C, 1.5GHz/3.0GHz, 9W), x6211E (2C, 1.3GHz/3.0GHz, 6W) PC Client: Pentium J6412 (4C, 2,0GHz/2,6GHz, 10W), Celeron N6210 (2C, 1,2GHz/2,6GHz, 6.5W)
  • Memoria: Singola SODIMM DDR4-3200 fino a 32GB (supporto ECC in-band in SKU embedded/industriali)
  • BIOS: AMI SPI 256Mbit
  • Grafica: Grafica Intel® HD Caratteristiche: OpenGL 5.0, DirectX 12, OpenCL 2.1 Decodifica HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC Codifica HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
  • Display: 1 x HDMI (fino a 4096×2160 @24Hz), 1 x LVDS (doppio canale 18/24 bit, fino a 1920x1200 @60Hz), Doppio display: HDMI + LVDS
  • Espansione: 1 x M.2 2230 E Key (PCIe/USB2.0 per Wi-Fi/BT), 1 x M.2 3042/2242 B Key (PCIe*/USB3.0/SATA, slot SIM opzionale per 4G/5G), 1 x SATA 3. 0 (fino a 6Gb/s).0 (fino a 6Gb/s)
  • Audio: Realtek ALC888S-VD2-GR
  • Ethernet: 2 x Intel® I226-V/IT (10/100/1000Mbps), 2 x GbE (RJ-45)
  • Output posteriore: 2 x USB 3.2 Gen2, 1 x HDMI
  • Output interni: 2 x RS-232/422/485, 2 x USB 2. 0, 1 x LVDS Pannello LCD: 2 x USB 3. 0, 2 x USB 3. 0, 2 x USB 3. 0.0, 1 connettore LVDS per pannello LCD, 1 alimentazione LCD/schermo (5V/12V), 1 audio (Line-out/Mic-in), 1 alimentazione SATA a 5V, 1 DIO a 8 bit, 1 SMBus/I2C (opz.), 1 pannello frontale (alimentazione), 1 connettore USB 2.0, 1 connettore USB 3.2 Gen2.), 1 pannello frontale (alimentazione/reset, LED)
  • Watchdog Timer: Reset del sistema, programmabile via software da 1 a 255 secondi
  • Sicurezza: dTPM2.0
  • Alimentazione: Singolo 12V +/-10% DC, morsettiera a 2 pin, connettore di tipo verticale a 2 pin (opzionale), tipico: J6426:12V @ 1,1A (13,2W), Massima: J6426:12V @ 1,6A (19,2W), Batteria RTC: CR2032 Coin Cell
  • Supporto OS: (solo UEFI) Windows 10 IoT Enterprise (64-bit), Linux
  • Ambiente: Funzionamento: da -5 a 65°C, da -40 a 85°C; Conservazione: da -40 a 85°C; Umidità: 5-90% RH
  • MTBF: x6425RE: 563.338 ore @ 25°C; 391.802 ore @ 45°C; 278.646 ore @ 60°C; 146.635 ore @ 85°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
  • Dimensioni: 2.fattore di forma Pico-ITX da 5", 100 mm x 72 mm
  • Altezza: PCB: 1.6 mm, lato superiore: 15 mm, lato inferiore: 8 mm
  • Certificazioni: CE, FCC, RoHS, UKCA, KC
  • Lista di imballaggio: 1 scheda EHL051, 1 cavo dati Serial ATA (152 mm), 1 cavo a Y per l'alimentazione SATA e inverter (155 mm), 1 diffusore di calore (11 mm, serie x6000: A71-808359-000G, serie N/J: A71-808359-010G)
  • Paese di origine: Taiwan

---
