Scheda madre Pico-ITX / 2.5" AL053
embeddedIntel® Atom E3900Intel® Pentium® N4200

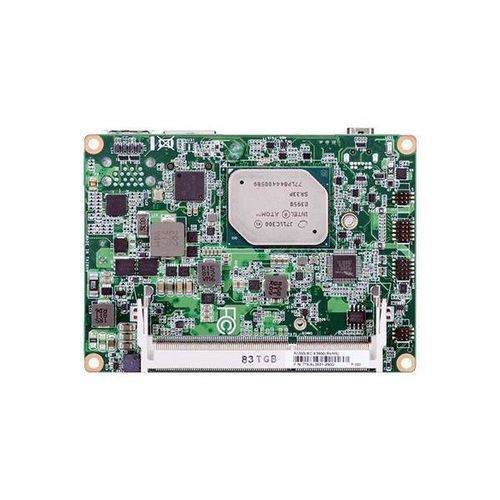

Scheda madre Pico-ITX / 2.5" - AL053 - DFI - embedded / Intel® Atom E3900 / Intel® Pentium® N4200
Scheda madre Pico-ITX / 2.5" - AL053 - DFI - embedded / Intel® Atom E3900 / Intel® Pentium® N4200
Scheda madre Pico-ITX / 2.5" - AL053 - DFI - embedded / Intel® Atom E3900 / Intel® Pentium® N4200 - immagine - 2
Scheda madre Pico-ITX / 2.5" - AL053 - DFI - embedded / Intel® Atom E3900 / Intel® Pentium® N4200 - immagine - 3
Scheda madre Pico-ITX / 2.5" - AL053 - DFI - embedded / Intel® Atom E3900 / Intel® Pentium® N4200 - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DFI

Caratteristiche

Formato
embedded, Pico-ITX / 2.5"
Processore
Intel® Celeron® N3350, Intel® Pentium® N4200, Intel® Atom E3900
Chipset
Intel®
Acronimo
DDR3L SO-DIMM
Slot di estensione
M.2, Mini PCI
Applicazioni
industriale, embedded
Sistema operativo
Linux, Windows 10
Frequenza della RAM
DDR3L 1866 MHz
Connettività
LVDS, USB 2.0, USB 3.0, USB 3.1, HDMI, RJ45, DisplayPort

Descrizione

Panoramica del prodotto
  • Pico-ITX da 2,5" con Intel Atom®/Pentium®/Celeron®
  • Progettato con basso consumo energetico, I/O ricchi, ampia tensione
  • Ideale per controllo industriale, raccolta dati, segnaletica digitale industriale, applicazioni IoT

Caratteristiche principali
  • Processore Intel Atom® E3900
  • 1 DDR3L SODIMM fino a 8GB
  • Due display indipendenti: LVDS + Mini DP++
  • Espansione e archiviazione: 1 Mini PCIe, 1 M.2, 1 SMBus
  • I/O ricchi: 1 Intel GbE, 1 COM, 2 USB 3.1 Gen1, 2 USB 2.0
  • Stato: Lanciato

Certificazioni
  • Certificazione RoHS
  • Certificazione CE
  • Certificazione FCC

Dettagli del prodotto
  • Design robusto ed efficienza energetica per applicazioni profondamente integrate: Capacità di elaborazione migliorata, basso consumo energetico, prestazioni grafiche brillanti sotto l'architettura Goldmont con nodo di produzione a 14 nm. Piccole dimensioni, senza ventola, supporta un intervallo di temperatura esteso da -40°C a +85°C, ideale per applicazioni integrate con spazio limitato e termicamente limitate.
  • Ampio intervallo di temperatura operativa con design senza ventola: Sopravvive a un intervallo di temperatura operativa da -40°C a +85°C. Design senza ventola eccezionale per l'integrazione del sistema.
  • Risparmio energetico ma alte prestazioni: Miglioramento del 30% per l'elaborazione e le prestazioni grafiche intense (Gen9), risparmia in media 9 watt di energia TDP.
  • Esperienza di chiarezza con alta risoluzione 4K UHD: Motore grafico migliorato che supporta alta risoluzione 4K (DP: 4096x2304 @ 60Hz) e tre display indipendenti per soluzioni mediche e multimediali.
  • Scelta di archiviazione multipla: Supporta unità SATA 3.0 ad alta velocità, SSD ed eMMC 5.0 fino a 128GB. Interfaccia M.2 avanzata per Wi-Fi/LTE/mSATA, ideale per automazione, archiviazione e dispositivi IoT.
  • Linea di prodotti completa: Basata sul processore della serie E3900, include Mini-ITX, SBC, Pico-ITX, COM Express, Qseven R2.1.
  • Infinite possibilità IoT con compatibilità Windows 10: Piccole dimensioni, design robusto, pronto per le richieste IoT, semplifica lo sviluppo di dispositivi connessi IoT.

Specifiche tecniche
  • Processore: Processore Intel Atom® serie E3900, BGA 1296; x7-E3950 (Quad Core, 2M Cache, 1.6GHz/2.0GHz, 12W), x5-E3940 (Quad Core, 2M Cache, 1.6GHz/1.8GHz, 9.5W), x5-E3930 (Dual Core, 2M Cache, 1.3GHz/1.8GHz, 6.5W), Pentium® N4200 (Quad Core, 2M Cache, 1.1GHz/2.5GHz, 6W), Celeron® N3350 (Dual Core, 2M Cache, 1.1GHz/2.4GHz, 6W)
  • Memoria: Un SODIMM a 204 pin fino a 8GB, DDR3L 1866MHz a canale singolo
  • BIOS: Insyde SPI 128Mbit (solo avvio UEFI)
  • Grafica: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; Decodifica HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codifica HW: H.264, MPEG2, MPEG4
  • Display: 1 x Mini DP++ (fino a 4096x2160 @ 60Hz), 1 x LVDS (canale doppio 18/24-bit, fino a 1920x1200 @ 60Hz), Display doppi: LVDS + Mini DP++
  • Archiviazione: 1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
  • Espansione: 1 x Mini PCIe a grandezza intera (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 opzionale)
  • Audio: Realtek ALC888S-VD2-GR
  • Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I210IT PCIe (10/100/1000Mbps, su richiesta)
  • I/O posteriore: 1 x GbE (RJ-45), 2 x USB 3.1 Gen1, 1 x Mini DP++
  • I/O interno: 1 x RS-232/422/485, 2 x USB 2.0, 1 x Connettore pannello LCD LVDS, 1 x Alimentazione LCD/Inverter, 1 x Audio (Line-out/Mic-in), 1 x DIO a 8 bit, 1 x SMBus
  • Timer watchdog: Reset del sistema, programmabile tramite software da 1 a 255 secondi
  • Sicurezza: fTPM 2.0
  • Alimentazione: 9~36V DC, blocco terminale a 2 pin; Tipico: E3950:12V @ 0.35A (4.20Watt); Max.: E3950:12V @ 1.90A (22.8Watt); Batteria RTC: Pila a bottone CR2032
  • Supporto OS: Windows 10 IoT Enterprise (64-bit), Linux (solo UEFI)
  • Ambiente: Operativo: 0 a 60°C, -20 a 70°C, -40 a 85°C; Stoccaggio: -40 a 85°C; Umidità: Operativo/Stoccaggio: 5 a 90% RH; MTBF: 715,458 ore @ 25°C; 482,964 ore @ 45°C; 335,469 ore @ 60°C
  • Meccanismo: Fattore di forma Pico-ITX da 2,5", 100mm x 72mm; PCB: 1.6mm; Lato superiore: 15mm; Lato inferiore: 8mm
  • Certificazioni: CE, FCC, RoHS
  • Lista di imballaggio: 1 scheda AL053, 1 dissipatore di calore (Altezza: 11mm) CPU serie E: A71-808308-010G / CPU serie N: A71-808309-010G
  • Paese di origine: Taiwan
