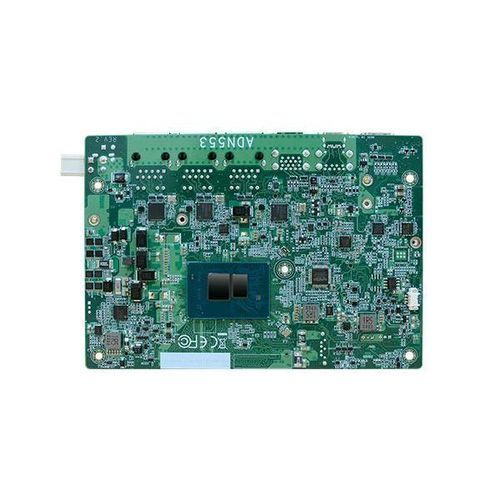

Computer monoscheda 3,5" ADN553

Intel® Core™ i3-N305Intel Atom® x7425EIntel® Processor N97

Riassunto del prodotto

• Processori Intel® Atom® Alder Lake-N SBC da 3,5"
• 1 DDR5 SO-DIMM
• Alta risoluzione 4K: Supporta la risoluzione 4K/2K
• Triple Display: 1 HDMI, 1 DP Type-C Alt. Modalità, 1 LVDS/eDP
• Ricca connettività I/O: 3 LAN 2.5GbE, 4 USB 3.2, 2 USB 2.0, 1 SATA
• Espansione multipla: 1 chiave M.2 M, 1 chiave M.2 B, 1 chiave M.2 E

Caratteristiche

• Display 4K2K
• Espansione multipla
• Display triplo indipendente
• Memoria DDR35
• Ricco I/O

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione KC
• CertificazioneUKCA

Specifiche tecniche Sistema Processore: Processori Intel® Atom® Alder Lake-N, TDP fino a 15W. Embedded: Intel Atom® x7425E (4 core, 6M Cache, fino a 3,40 GHz, 12W), x7213E (2 core, 6M Cache, fino a 3,20 GHz, 10W), x7211E (2 core, 6M Cache, fino a 3,20 GHz, 6W). PC Client: Intel® Core™ i3-N305 (8 core, 6M Cache, fino a 3,80 GHz, 15W), Intel® Processor N200 (4 core, 6M Cache, fino a 3,70 GHz, 6W), N97 (4 core, 6M Cache, fino a 3,60 GHz, 12W), N50 (2 core, 6M Cache, fino a 3,40 GHz, 6W). Memoria: Una SODIMM a 262 pin fino a 16 GB, DDR5 a canale singolo 4800 MHz BIOS: AMI SPI 256Mbit Grafica Controller: Intel® UHD Graphics Caratteristiche: OpenGL 4.6, Direct X 12.1, OpenCL 3.0; Decodifica HW: HEVC, VP9, AV1, AVC; Codifica HW: HEVC, VP9, AVC Display: 1 x HDMI, 1 x Type-C DP Alt. Modalità, 1 x LVDS/eDP. HDMI: fino a 4096x2160@24Hz; DP: fino a 3840x2160@60Hz; LVDS: doppio canale a 24 bit, fino a 1920x1200@60Hz; eDP: fino a 4096x2160@60Hz Display tripli: HDMI + DP Type-C Alt. Modalità + LVDS/eDP Espansione Interfaccia: 1 x chiave M.2 M 2280/2242 (PCIe Gen3 x1/SATA3.0), 1 x chiave M.2 B 3052/3042 (USB3.0/USB2.0, PCIe x1 opzionale), 1 x slot SIM per 4G/5G, 1 x chiave M.2 E 2230 (USB/PCIe x1, supporto CNVi) Audio Codec audio: Realtek ALC888S Ethernet Controller: 3 x Intel® I226V (10/100/1000/2500Mbps). Opzione LAN3 con M.2 3052 PCIe x1. I/O posteriore Ethernet: 3 x 2,5GbE (RJ-45) USB: 4 x USB 3.2 Display: 1 x HDMI, 1 x DP Type-C Alt. Modalità I/O interno Seriale: 1 x RS-232/422/485 (passo 2,0 mm) USB: 2 x USB 2.0 (passo 2,0 mm) Display: 1 connettore LVDS per pannello LCD e 1 connettore di alimentazione LCD/inverter o 1 connettore eDP Audio: 1 x audio (Line-out/Mic-in) SATA: 1 x SATA 3.0 (fino a 6Gb/s), 1 x alimentazione SATA DIO: 1 DIO a 8 bit Timer Watchdog Uscita e intervallo: Reset del sistema, programmabile via software da 1 a 255 secondi Sicurezza TPM: dTPM2.0 Alimentazione Tipo: Ampia gamma 9~36 V CC Connettore: Connettore ad angolo retto (4 pin), Jack DC-in (disponibile su richiesta), Connettore di tipo verticale (4 pin) (disponibile su richiesta) Consumo: Tipico: i3-N305, 19V @ 0,45A (8,55W); Massimo: i3-N305, 19V @ 2,7A (51,3W) Batteria RTC: CR2032 a bottone Supporto del sistema operativo Supporto del sistema operativo (solo UEFI): Windows 10 IoT Enterprise (64 bit), Windows 11, Linux Ambiente Temperatura: Funzionamento: da -5 a 65°C; Conservazione: da -40 a 85°C Umidità: In funzione: da 5 a 90% RH; Stoccaggio: 5-90% RH MTBF: 593.096 ore a 25°C; 398.330 ore a 45°C; 276.293 ore a 60°C. Modello di calcolo: Telcordia Issue 4. Ambiente: GB, GC - Terreno benigno, controllato Meccanismo Dimensioni: 3.fattore di forma SBC da 5", 146 mm (5,75") x 102 mm (4,02") Altezza: PCB: 1,6 mm; lato superiore: 15,0 mm; lato inferiore: 4,0 mm Standard e certificazioni Certificazioni: CE, FCC Classe B, RoHS, UKCA, KC Elenco degli imballaggi - 1 scheda ADN553 - 1 cavo porta COM (lunghezza: 250 mm, 1 porta COM), A81-015115-018G - 1 cavo SATA DATA/Alimentazione (lunghezza: 300 mm), A81-002144-018G - 1 dissipatore di calore (altezza: 29 mm), A71-008353-020G Paese di origine: Taiwan Informazioni per l'ordine

• ADN553-BN-x7425E: Intel Atom® x7425E, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + LVDS, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, senza ventola, da -5 a 65°C
• ADN553-BN-x7211E: Intel Atom® x7211E, 2C, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, da -5 a 65°C
• ADN553-BN-N305: Intel® Core™ i3-N305, 8 core, 15W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, da -5 a 65°C
• ADN553-BN-N200: Processore Intel® N200, 4 core, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + LVDS, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, senza ventola, da -5 a 65°C
• ADN553-BN-N97: Processore Intel® N97, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, da -5 a 65°C
• ADN553-BN-N50: Processore Intel® N50, 2 core, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, da -5 a 65°C
• ADN553-BN-x7213E: Intel Atom® x7213E, 2C, 10W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modalità + LVDS, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, senza ventola, da -5 a 65°C

Elementi opzionali

• Adattatore di alimentazione: 60W, 12V
• Cavo USB 2.0: Lunghezza 200 mm, 2 porte USB
• Cavo pannello frontale: Lunghezza 250 mm
• Cavo audio: Lunghezza 160 mm
• Distributore di calore: Altezza 7 mm
• Cavo di alimentazione a 4 pin con jack CC: Lunghezza 100 mm

Tags

• DDR5
• Windows 10
• 9~36V DC-in
• LVDS
• Edge AI Computing
• Intel® Atom® Alder Lake-N
• eDP
• IoT
• Windows 11
• Intel
• HMI
• 5G
• Fanless Design
• 4K2K Display
• Windows
• Linux
• Espansione Multipla
• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione KC
• 2.5G Ethernet
• Certificazione UKCA

Specifiche tecniche principali

• Processore: Intel® Atom® Alder Lake-N, fino a 15W TDP
• Memoria: 1 x DDR5 SO-DIMM, fino a 16GB
• Display: Triplo display (HDMI, Type-C DP Alt. Mode, LVDS/eDP), risoluzione fino a 4K
• LAN: 3 x 2,5GbE
• USB: 4 x USB 3.2, 2 x USB 2.0
• Espansione: 1 x chiave M.2 M, 1 x chiave M.2 B, 1 x chiave M.2 E
• Audio: Realtek ALC888S
• Alimentazione: ingresso 9~36V DC
• Temperatura di funzionamento: da -5 a 65°C
• Certificazioni: CE, FCC, RoHS, UKCA, KC
