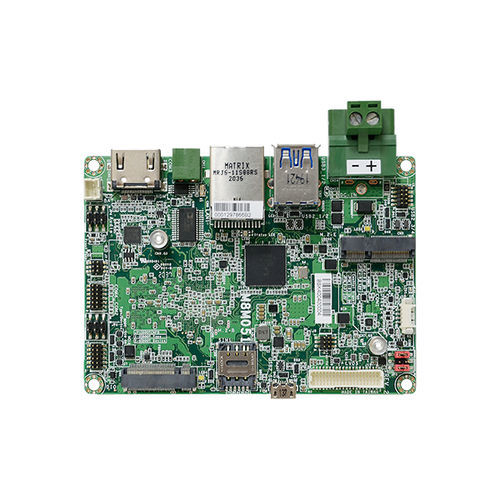

Scheda madre Pico-ITX / 2.5" M8M051

NXP i.MX8MIntel®LPDDR4

Riassunto del prodotto

• Processori NXP i.MX 8M
• LPDDR4 a canale singolo fino a 3200 MHz
• Singolo display: HDMI/LVDS
• HDMI: risoluzione fino a 4096x2160 @60Hz / LVDS: risoluzione fino a 1920x1080 @60Hz
• Espansione multipla: 1 chiave M.2 B, 1 chiave M.2 E
• Ricco I/O: 1 Intel GbE, 3 COM, 2 USB 3.1 Gen1, 3 USB 2.0

Caratteristiche

• Basso consumo energetico
• Dimensioni compatte
• Supporto Android
• Espansione multipla
• 12V DC-in

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione UKCA

Specifiche tecniche Sistema Processore processori applicativi i.MX 8M NXP i.MX 8M Quad Cortex-A53, 1,5GHz (commerciale) NXP i.MX 8M Dual Cortex-A53, 1,5GHz (commerciale) NXP i.MX 8M Quad Cortex-A53, 1,3GHz (industriale) NXP i.MX 8M Dual Cortex-A53, 1,3GHz (industriale) Memoria 2GB/4GB Memoria LPDDR4 a canale singolo fino a 3200 MHz Grafica Controller GC7000 Lite Caratteristiche OpenVG 1.1, OGL ES 3.1, Vulkan, OCL 1.2 FP Decodifica VPU: 4Kp60 HEVC H.265, VP9, 4Kp60 H.264 Display 1 x HDMI (predefinito) 1 x LVDS HDMI: risoluzione fino a 4096x2160 @60Hz LVDS: risoluzione fino a 1920x1080 @60Hz Display singolo HDMI o LVDS Espansione Interfaccia 1 chiave M.2 B 3042/2242 (USB 3.1 Gen1), supporto slot Nano SIM 1 chiave M.2 E 2230 (PCIe x1/USB 2.0) Audio Codec audio SGTL5000 Ethernet Controllore 1 x AR8035 Ethernet (10/100/1000Mbps) I/O posteriore Ethernet 1 x GbE (RJ-45) Seriale 1 x RS485 USB 2 x USB 3.1 Gen1 1 x Micro USB 2.0 (modalità download) Display 1 x HDMI I/O interni Seriale 1 x RS232 1 x RS-232/422/485 (2 x 6 pin header, passo 1,27 mm) USB 2 x USB 2.0 (passo 1,27 mm) Display 1 connettore LVDS per pannello LCD 1 x alimentazione retroilluminazione Audio 1 x audio (Line-out/Mic-in, passo 2,00 mm) DIO 1 x DIO a 8 bit (2 x 6 header, passo 1,27 mm) SD 1 slot micro SD CANBUS 1 x CANBus 2.0 I2C 1 x I2C (passo 1,27 mm) eMMC Supporto eMMC 5.1 16GB a bordo (default) Supporto fino a 64 GB (opzionale) Watchdog Timer Uscita e intervallo Reset del sistema, programmabile via software da 1 a 255 secondi Potenza Tipo Singolo 12V +/-10% CC Connettore morsettiera a 2 poli (predefinita) Spinotto CC (disponibile su richiesta) Consumo Tipico: Quad: 12V @ 0,2A (2,4Watt) Massimo: 12V @ 0,38A (4,56Watt) Quad: 12V @ 0,38A (4,56Watt) Batteria RTC Batteria a bottone CR2032 Supporto del sistema operativo Yocto 2.5 su eMMC (predefinito) Android 9.0 (opzione) Ambiente Temperatura di esercizio Funzionamento: da -5 a 65 °C; da -30 a 80 °C Conservazione: da -40 a 85°C Umidità In funzione: da 5 a 90% RH Stoccaggio: 5-90% RH MTBF i.MX 8MQuad: 1.311.832 ore a 25°C; 637.427 ore a 45°C; 374.475 ore a 60°C; 189.510 ore a 80°C Modello di calcolo: Telcordia Issue 4 Ambiente: GB, GC - Terreno benigno, controllato Meccanismo Dimensioni 2.fattore di forma SBC da 5 100 mm (3,94") x 72 mm (2,83") Altezza PCB: 1,6 mm Lato superiore: 15 mm Lato inferiore: 4 mm Standard e certificazioni Certificazioni CE, FCC, RoHS, UKCA Lista di imballaggio 1 scheda M8M051 1 Morsettiera per RS485 (COM3) 342-361021-000G 1 Diffusore di calore (altezza: 11 mm) A71-808334-000G Paese di origine Taiwan Informazioni per l'ordine Nome del modello | Numero di parte | Descrizione M8M051-BCC-41QDC | 770-M8M0511-000G | Processore quad core, 4 GB di memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, termico senza ventola, da -5 a 65°C M8M051-BCC-21DLC | 770-M8M0511-100G | Processore dual core, 2 GB di memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, termico senza ventola, da -5 a 65°C M8M051-ETC-41QDI | 770-M8M0511-200G | Processore quad core, 4 GB di memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, termico senza ventola, da -30 a 80°C M8M051-ETC-21DLI | 770-M8M0511-300G | Processore dual core, 2 GB di memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Fanless Thermal, da -30 a 80°C Voci opzionali Nome articolo | Numero di parte | Descrizione cavo da terminale a 2 poli a jack CC | A81-004013-000G | Adattatore di alimentazione | 671-106012-000G | 60W, 12V, DC Jack Diffusore di calore | A71-008150-000G | Lunghezza: 19,4 mm Cavo USB 2.0 | A81-001084-016G | Lunghezza: 200 mm Cavo audio | A81-022031-016G | Lunghezza: 300 mm Cavo porta COM | A81-015088-016G | Lunghezza: 250 mm, porta COM2/4 Console di debug con cavo | 770-IMX8M1-000G | Lunghezza: 500mmCaratteristiche principali / Specifiche tecniche

• Processore NXP i.MX 8M Quad/Dual Cortex-A53 (1,5GHz Commercial, 1,3GHz Industrial)
• 2GB/4GB di memoria LPDDR4, fino a 3200 MHz
• HDMI fino a 4096x2160 @60Hz, LVDS fino a 1920x1080 @60Hz
• 1 x chiave M.2 B, 1 x chiave M.2 E, supporto slot Nano SIM
• 1 x GbE, 3 x COM, 2 x USB 3.1 Gen1, 3 x USB 2.0
• Supporto per Yocto 2.5 su eMMC, Android 9.0 (opzione)
• Temperatura di funzionamento: da -5 a 65°C (commerciale), da -30 a 80°C (industriale)
• Certificazione CE, FCC, RoHS, UKCA
• Dimensioni: 100 mm x 72 mm (fattore di forma SBC da 2,5")

---
