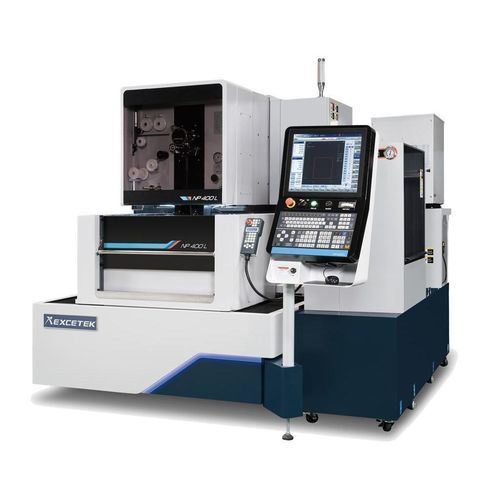

Macchina per elettroerosione a filo NP400L

wire EDMdi precisioneCNC

Breve descrizione Assi X/Y: 400 x 300 mm Assi U/V : 80 x 80 mm Asse Z : 220 mm Evidenze

• Conforme al TUV CE, sia la sicurezza e il design desiderato con il funzionamento facile.
• Power slider porta design di alta precisione filo EDM per risparmiare spazio di installazione e il funzionamento leggero.

Specifiche Macchina per elettroerosione a filo di alta precisione NP400L (tipo sommerso) Dimensione massima del pezzo: 750 x 550 x 215 mm Diametro del filo: 0,15 - 0,3 mm Peso massimo del pezzo: 500 kg Numero di assi controllati: Motore lineare asse XY, servomotore AC asse UV Z Corsa del tavolo X Y: 400 x 300 mm Angolo massimo di conicità: ±22° / 80 mm con guida diamantata e ugello largo Corsa degli assi U e V: 80 x 80 mm Dimensioni della macchina: 2260 x 2525 x 2100 mm Corsa asse Z: 220 mm Peso della macchina: 3050 kg Serbatoio elettrico Capacità del serbatoio: 650 L Deionizzatore: automatico Filtro di carta: 2 pezzi Refrigeratore: automatico Struttura meccanica - Punti chiave Alta precisione

• Il controllo intelligente degli angoli, l'elaborazione stabile dello scarico, il circuito di superfinitura (SFC) garantiscono una maggiore precisione.

Efficienza

• Modulo DPM, controllo di precisione dei crocini, sistema di generazione senza elettrolisi (EF).

Efficace dal punto di vista dei costi

• Controllo intelligente degli accessi, riduzione del consumo di fili, prezzo economico interessato.

Rete intelligente

• Gestione del monitor a distanza, connettore del controller, monitor del dispositivo portatile.

Automazione

• Filettatura automatica del filo ad alta velocità, trasferimento del pezzo tramite robot, misurazione e correzione automatica della sonda.

Caratteristiche della macchina

• Design rigido a U e V
• Tavolo di lavoro in acciaio inossidabile con durezza HRC 50°
• Fusione della macchina progettata sulla base di analisi FEA per aumentare la rigidità
• Basamento della macchina con design extra largo

Sistema di pilotaggio del motore ad albero lineare La macchina offre un controllo costante della temperatura per migliorare la precisione della lavorazione riducendo il calore del motore lineare. La circolazione dell'acqua riduce la temperatura generata dal motore lineare; spinta elevata, alta efficienza e basso consumo energetico. Le caratteristiche includono un righello digitale ad alta risoluzione da 0,1 μm e un controller per la formatura ad alta precisione e la finitura ultra-fine. Migliore operatività

• Pannello HMI ergonomico leader della categoria, facile da usare
• Funzione di posizionamento del pezzo, informazioni di manutenzione e diagnosi, funzione di ricerca dei dati tecnologici, interfaccia grafica e funzioni utili

Tavolo a 4 lati in acciaio inox temprato

• CertificatoTUV per la sicurezza e il design metallico
• Design della porta a scorrimento per risparmiare spazio di installazione e consentire un funzionamento leggero

Infilatura automatica del filo

• Capacità di filettatura sommersa di 200 mm; filettatura di 400 mm di spessore al punto di rottura
• Sistema di filettatura automatica del filo ad alta velocità: ricottura e taglio del filo ~10 sec; filettatura ~10 sec
• Affidabile design AWT che consente un funzionamento continuo e non presidiato 24 ore su 24; può filettare dal punto di rottura del filo; la funzione di getto d'acqua consente la filettatura di pezzi fino a 500 mm

Misurazione in linea e lavorazione di più pezzi

• Misurazione e calibrazione in linea prima della lavorazione per ridurre i tempi di calibrazione; la misurazione automatica calibra il punto di riferimento
• Misurazione diretta in linea dopo la lavorazione per evitare errori dovuti a smontaggio/montaggio
• Compensazione automatica della planarità e del parallelismo 3D (AR), misurazione automatica del punto di riferimento, passaggio automatico al pezzo successivo

Tecnica di taglio (tavola) Tipo | Senza controllo | Con controllo A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accessori Accessori standard

• Scala lineare asse XY
• Filo d'ottone x 1 bobina
• AWT
• Strumento di serraggio x 1 set
• Resina a scambio ionico x 10 L
• Dima di allineamento verticale x 1 set
• Sistema di allineamento verticale x 1 set dima x 1 set
• Filtro in carta x 2 pz
• Guida diamantata x 2 pz
• Ugello di lavaggio superiore e inferiore x 2 set
• Piastre di energizzazione x 2 pz

Opzioni

• Fascia di serraggio
• Asse W
• AVR 15 KVA
• Alimentatore Jumbo L-50A
• Trasformatore 15 KVA
• Servizio messaggi brevi (SMS)
• Torre di segnalazione
• Sistema di monitoraggio remoto
• Sistema di misurazione automatica
• Circuito superfinito

Caratteristiche/specifiche tecniche

• Modello: NP400L
• Corsa del tavolo (X x Y): 400 x 300 mm
• Corsa degli assi U e V: 80 x 80 mm
• Corsa dell'asse Z: 220 mm
• Dimensione massima del pezzo: 750 x 550 x 215 mm
• Peso massimo del pezzo: 500 kg
• Diametro del filo: 0.15 - 0.3 mm
• Angolo massimo di conicità: ±22° / 80 mm (con guida diamantata larga e ugello)
• Dimensioni macchina (L x P x H): 2260 x 2525 x 2100 mm
• Peso macchina: 3050 kg
• Capacità serbatoio elettrico: 650 L
• Deionizzatore: automatico
• Filtro carta: 2 pz
• Unità di raffreddamento: automatica
