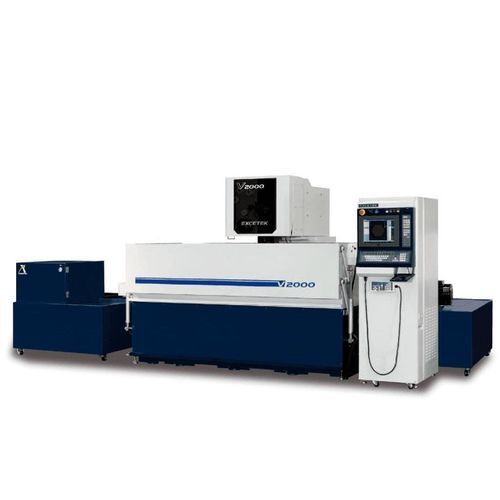

Macchina per elettroerosione a filo V2000

wire EDMCNC

Breve descrizione
Il V2000 è una macchina di elettroerosione a filo (WEDM) progettata per il taglio di precisione di pezzi metallici. Corse e volume lavoro permettono la lavorazione di componenti da medio a grandi dimensioni per utensileria e produzione di precisione.

Struttura meccanica - Caratteristiche della macchina

• Progetto a traliccio rigido U/V per rigidità strutturale
• Tavolo di lavoro in acciaio inossidabile con durezza HRC 50°
• Getti della macchina ottimizzati tramite analisi FEA per aumentare la rigidità
• Base macchina maggiorata per migliorare la stabilità
• Braccio inferiore raffreddato ad acqua per ridurre l'espansione termica; posizioni dei rinforzi (RIB) progettate con elementi finiti per rigidità ottimizzata

Precisione e accuratezza

• Distanza estesa tra guide lineari per maggiore stabilità
• Coppia a ricircolo di sfere classe C1 trattata criogenicamente
• Coppia supportata su due lati e azionata da servomotore AC ad alta risoluzione
• Capacità di posizionamento fino a 1 µm in microstep
• Calibrazione laser e compensazione dell'errore di passo
• Scala lineare in retroazione opzionale a circuito chiuso
• Struttura in ghisa robusta come base della precisione

Modalità di lavorazione intelligente

• Calcolo ad alta frequenza e controllo impulsi tramite sistema embedded per ridurre il carico del controllo
• Comunicazione tra moduli tramite rete RS-485
• Funzioni CRC per verificare l'integrità dei dati ricevuti
• Chip ASIC per aumentare la stabilità dei circuiti
• Funzioni watchdog per autoprotezione
• Feedback di scintilla in tempo reale per condizioni di elettroerosione stabili

Infilatura automatica del filo (AWT)

• Infilatura al punto di rottura; funzione di ricottura che migliora la rettilineità del filo durante l'infilatura
• Infilatura affidabile al punto di rottura senza ritorno al foro di partenza
• Supporto dell'infilatura in immersione per eseguire l'infilatura durante la lavorazione sommersa senza svuotare/riempire il serbatoio
• Funzione multi-foro: in caso di fallimento, il sistema salta il foro, registra la posizione e ritorna successivamente per completare il taglio
• Funzioni AWT Monitor e AWT Result Monitor
• Assistenza con getto d'acqua per infilare pezzi alti; supporta infilatura fino a 500 mm di spessore

Controllo

• Dispositivo CNC: PC industriale
• CPU: Pentium 64-bit ad alta velocità
• Interfaccia operatore: touch screen LCD 15", tastiera, mouse
• Interfacce di ingresso: LAN, USB, Floppy, RS-232
• Capacità memoria: scheda CF 512 MB
• Unità minima di comando: 0.0001 mm
• Dimensione programmabile max: ±9999.9999 mm
• Unità: metrico / pollice commutabile
• Interfaccia grafica per assistere l'operatore; watchdog durante la lavorazione; telecomando accessorio standard; database di tecnologie di taglio e informazioni su parametri e manutenzione disponibili

Elettronica e tecnologie di lavorazione

• Sistema generatore AC Electrolysis Free (EF) per migliorare le prestazioni di taglio
• Soluzione per cortocircuiti: circuito di scarica speciale per eliminare i cortocircuiti durante un cattivo allineamento dell'infilatura
• RTS (Real Time Sparking): risposta rapida per regolare le condizioni di scarica e migliorare l'efficienza di taglio
• Progettazione modulare delle schede PCB con indicazioni LED per facilitare la manutenzione

Finitura superficiale

• Super Finish Circuit (opzione): tecnologia ad alta frequenza per raggiungere Ra < 0,2 µm in un unico taglio con 4 rifiniture
• Finitura dimostrata su acciaio SKD-11 spessore 30 mm
• Parametri di controllo degli angoli per ridurre il 'washout' degli angoli e migliorare compatibilità stampo, qualità e velocità

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pz
• Guida diamantata x 2 pz
• Piastre di energizzazione x 2 pz
• Filo ottone x 1 bobina
• Kit morsetti x 1 set
• Gancio allineamento verticale x 1 set

Opzioni

• Scala lineare assi XY
• Asse W
• Trave di bloccaggio
• Jumbo Feeder L-50A
• AWT
• Doppia porta
• AVR 15KVA
• Trasformatore 15KVA
• Servizio messaggi brevi (SMS)
• Torre segnalazione
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Modello: V2000
• Dimensione max pezzo: 2400 x 700 x 345 mm
• Peso max pezzo: 2500 kg
• Corsa assi X/Y: 2000 x 450 mm
• Corsa assi U/V: 160 x 160 mm
• Corsa asse Z: 350 mm
• Dimensioni macchina: 5260 x 3135 x 2200 mm
• Capacità serbatoio: 2500 L
