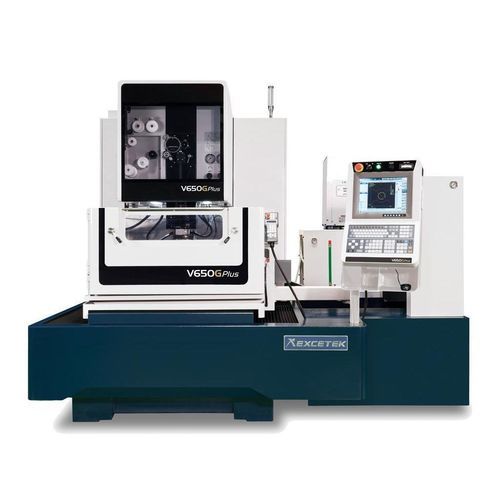

Macchina per elettroerosione wire EDM V650G Plus

di precisioneCNC

Breve descrizione
V650G Plus è una macchina EDM a filo (WEDM) a 5 assi con corsa X/Y 650 x 400 mm e corsa Z selezionabile 350 / 410 / 500 mm (altezza sommersa 310 mm). Supporta diametro filo 0,15–0,3 mm e pezzi fino a 1000 x 700 x 345 mm (peso max 800 kg).

Specifiche (sintesi)

• Dimensione max pezzo: 1000 x 700 x 345 mm
• Peso max pezzo: 800 kg
• Corsa X/Y: 650 x 400 mm
• Corsa U/V: 160 x 160 mm
• Corsa Z: 350 / 410 / 500 mm (altezza sommersa 310 mm)
• Diametro filo: 0,15 - 0,3 mm
• Assi controllati: 5 assi servomotore AC
• Angolo massimo di conicità: ±30° / 100 mm (con guida diamantata larga e ugello)
• Dimensioni macchina: 2520 x 2720 x 2290 mm
• Peso macchina: 4400 kg
• Capacità serbatoio acqua: 850 L

Struttura meccanica

• Progetto trave U/V rigida e basamento in ghisa per stabilità dimensionale e precisione.
• Tavola in acciaio inox (durezza ca. HRC 50) e componenti fusi progettati con FEA per aumentare la rigidità.
• Braccio inferiore raffreddato ad acqua per ridurre l’espansione termica in cicli prolungati.
• Basamento macchina ampio per migliorare la stabilità sotto carico.

Modalità di lavorazione intelligente

• HMI grafica ergonomica per semplificare l’operatività.
• Funzioni: posizionamento pezzo, informazioni di manutenzione e diagnostica, ricerca dati tecnologici e strumenti grafici di supporto alla programmazione e al setup.

Infilatura automatica del filo (AWT)

• Consente funzionamento continuo non presidiato con infilatura automatica nei punti di rottura.
• Funzione di ricottura per migliorare la rettilineità del filo; infilatura con affidabilità prossima al 100% senza tornare al foro iniziale.
• Infilatura in immersione possibile senza svuotare il serbatoio.
• Funzione multi-foro: il sistema salta i fori non riusciti, registra la posizione e li riprova successivamente.
• Infilatura assistita da getto d’acqua per pezzi alti o lavorazioni sommerse.

Tecnologia di taglio

• Strategie di controllo che riducono la conicità e migliorano la finitura superficiale per i tipi A–D.
• Nuovo circuito di finitura micron e strategie per il controllo degli angoli che minimizzano i segni del filo.

Sistema di monitoraggio remoto

• Monitoraggio remoto per visualizzare lo stato macchina, tracciare le operazioni e ottenere diagnostica di base.

Accessori
Accessori standard

• Resina scambiatrice di ioni x 10 L
• Filtro carta x 2 pcs
• Guida diamantata x 2 pcs
• Ugelli di lavaggio superiore e inferiore x 2 set
• Piastrine di eccitazione x 2 pcs
• Filo ottone x 1 bobina
• Kit di serraggio x 1 set
• Maschera di allineamento verticale x 1 set

Opzioni

• Scala lineare asse XY
• Asse W
• Trave di serraggio
• Alimentatore Jumbo L-50A
• AWT (Infilatura automatica)
• Doppia porta
• AVR 15KVA
• Porta scorrevole motorizzata (Only V650G & V850G)
• Trasformatore 15KVA
• Torre segnalazione
• Servizio SMS
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Modello: V650G Plus
• Serie: G Plus Series
• Dimensione max pezzo: 1000 x 700 x 345 mm
• Peso max pezzo: 800 kg
• Corsa X/Y: 650 x 400 mm
• Corsa U/V: 160 x 160 mm
• Corsa Z: 350 / 410 / 500 mm (altezza sommersa 310 mm)
• Diametro filo: 0,15 - 0,3 mm
• Assi controllati: 5 assi servomotore AC
• Angolo massimo di conicità: ±30° / 100 mm (con guida diamantata larga e ugello)
• Dimensioni macchina: 2520 x 2720 x 2290 mm
• Peso macchina: 4400 kg
• Capacità serbatoio acqua: 850 L
