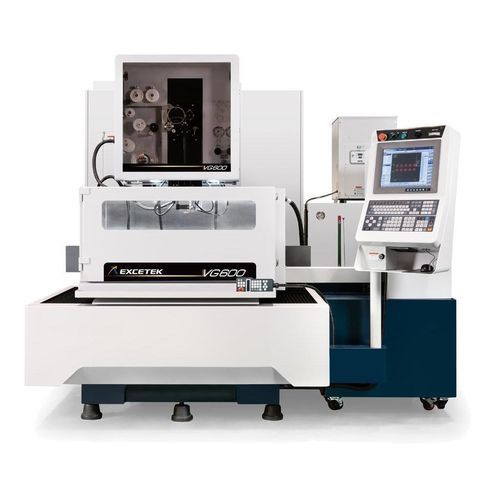

Macchina per elettroerosione a filo VG600

a filowire EDMdi alta precisione

Panoramica
Assi X/Y: 600 x 400 mm
Assi U/V: 120 x 120 mm
Asse Z: 310 mm

Specifiche

• Modello: VG600
• Dimensioni macchina: 2550 x 2600 x 2200 mm
• Corsa X/Y: 600 x 400 mm
• Corsa U/V: 120 x 120 mm
• Corsa Z: 310 mm
• Assi controllati: 5 assi con servomotori AC
• Angolo massimo di smusso: ±26°/100 mm (con guida diamantata larga e ugello)
• Peso macchina: 4400 kg
• Tavola di lavoro: acciaio inox, durezza HRC 50°

Caratteristiche
Struttura meccanica

• Interfaccia e controllo: HMI ergonomico, monitoraggio remoto e funzioni operative pratiche
• AWT (inserimento automatico del filo): inserimento affidabile anche in scanalature e in immersione per ridurre l'intervento dell'operatore
• Moduli di rendimento: modulo DPM, stabilizzatore di scarica, circuito di finitura micron e strategie di controllo degli angoli
• Gestione energetica: controllo intelligente e compensazione del consumo del filo per ridurre i costi operativi
• Progettazione U/V rigida e base extra larga
• Tavola in acciaio inox e componenti della macchina progettati con analisi FEA per maggiore rigidità
• Braccio inferiore raffreddato ad acqua per limitare l'espansione termica e mantenere la precisione

Modalità di lavorazione intelligente

• Pannello HMI grafico ergonomico e ricerca dati tecnologici integrata
• Funzioni di posizionamento e temporizzazione del pezzo
• Informazioni di manutenzione, diagnostica e log operativi accessibili

Inserimento automatico del filo

• Operazione continua non presidiata con reinserimento automatico al punto di rottura
• Funzione di ricottura per migliorare la rettilineità del filo durante l'inserimento; affidabilità prossima al 100% senza ritorno al foro iniziale
• Inserimento in immersione: eseguibile senza svuotare il serbatoio
• Lavorazione multi-foro: il sistema salta e registra i reinserimenti falliti e torna successivamente a completare il taglio
• Assistenza con getto d'acqua per migliorare l'inserimento su pezzi alti o in condizioni di immersione
• Esempi di tempi: spessore 100 mm — ricottura & taglio ≈ 10 s; inserimento ≈ 10 s

Tecnologia di taglio
Confronto del controllo della conicità con e senza controllo:
A | Senza controllo: 0 | Con controllo: 0
B | Senza controllo: 0 ~ -2 µm | Con controllo: -8 ~ -10 µm
C | Senza controllo: 0 | Con controllo: 0
D | Senza controllo: 0 ~ -2 µm | Con controllo: -8 ~ -10 µm


Sistema di monitoraggio remoto
Capacità di monitoraggio remoto dello stato macchina e dell'operatività.

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pz
• Guida diamantata x 2 pz
• Ugelli di lavaggio superiore e inferiore x 2 set
• Piastre di attivazione x 2 pz
• Filo di ottone x 1 bobina
• Strumento di bloccaggio x 1 set
• Maschera di allineamento verticale x 1 set

Opzioni

• Scala lineare assi XY
• Asta W
• Trave di serraggio
• Jumbo Feeder L-50A
• AWT (inserimento automatico del filo)
• Doppia porta
• AVR 15 KVA
• Porta scorrevole motorizzata (solo V650G & V850G)
• Trasformatore 15 KVA
• Torre segnalatrice
• Servizio di messaggi brevi (SMS)
• Sistema di monitoraggio remoto
• Super finish circuit

Specifiche tecniche

• Modello: VG600
• Dimensioni macchina: 2550 x 2600 x 2200 mm
• Corsa X/Y: 600 x 400 mm
• Corsa U/V: 120 x 120 mm
• Corsa Z: 310 mm
• Assi controllati: 5 assi servomotori AC
• Angolo massimo di smusso: ±26°/100 mm (con guida diamantata larga e ugello)
• Peso macchina: 4400 kg
• Materiale/durezza tavola: Acciaio inox, HRC 50°
• Moduli chiave: Modulo DPM, stabilizzatore di scarica, circuito di finitura micrón
• AWT con inserimento in immersione e assistenza a getto d'acqua
