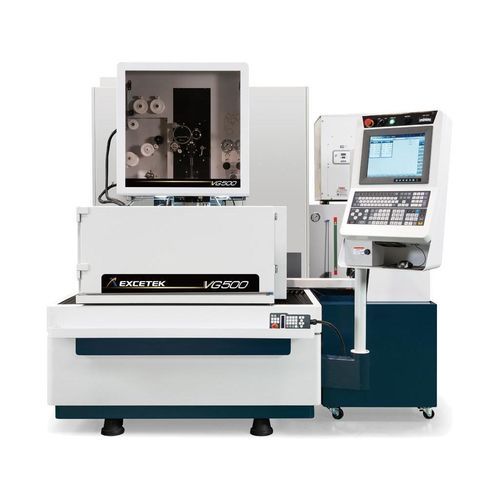

Macchina per elettroerosione wire EDM VG500

CNC

Presentazione prodotto
Assi X/Y: 500 x 300 mm
Assi U/V: 80 x 80 mm
Asse Z: 220 mm

Specifiche
Dimensioni macchina: 2200 x 2450 x 2200 mm
Corsa X/Y: 500 x 300 mm
Corsa U/V: 80 x 80 mm
Corsa Z: 220 mm
Numero di assi controllati: 5 assi (motore servo AC)
Angolo massimo di conicità: ±22°/100 mm (con guida diamantata larga e ugello)
Peso macchina: 1500 kg

Caratteristiche

• Smart & Easy
  • Numerose tecnologie di taglio
  • Interfaccia intuitiva
  • Funzionalità remota
  • Funzioni pratiche
• AWT affidabile e ad alta velocità
  • Infilatura automatica del filo (AWT) ad alta velocità e affidabile
  • Infilatura nella scanalatura
  • Infilatura in immersione
  • Riduce il costo della manodopera per lavorazioni multi-modello
• Migliora le prestazioni di lavorazione
  • Modulo DPM
  • Stabilizzatore di scarica
  • Nuova strategia per il controllo degli angoli
  • Lavorazione manuale dei raggi
  • Riduce le tracce del filo dovute al taglio di avvicinamento
  • Nuovo circuito di finitura micron
• Risparmio energetico e basso costo operativo
  • Gestione intelligente dell'energia
  • Compensazione del consumo del filo
  • Semplice manutenzione e riduzione dei costi di assistenza

Struttura meccanica

• Design truss rigido U, V
• Tavola di lavoro in acciaio inox con durezza HRC 50°
• Fusione della macchina progettata su analisi FEA per aumentare la rigidità
• Base macchina con design extra largo
• Braccio inferiore raffreddato ad acqua per prevenire l'espansione termica dovuta all'accumulo di calore, migliorando la precisione
• Struttura macchina in ghisa robusta come fondamento della precisione

Modalità di lavorazione intelligente / Interfaccia grafica

• Pannello HMI grafico progettato per un'operazione facile e un uso ergonomico
• Funzione di posizionamento del pezzo
• Informazioni di manutenzione e diagnostica disponibili
• Funzione di ricerca dati tecnologici
• Interfaccia grafica e funzioni utili per assistere l'operazione

Infilatura automatica del filo

• Funzionamento continuo non presidiato giorno/notte con infilatura automatica ideale al punto di rottura
• La funzione di ricottura migliora la rettilineità del filo durante l'infilatura; può infilare al punto di rottura con alta affidabilità senza tornare al foro di partenza
• Infilatura sommersa: l'infilatura può eseguire durante la lavorazione sommersa senza svuotare o riempire il serbatoio
• Funzione multi-foro: se il reinfilaggio fallisce su un foro il sistema può saltarlo e continuare; i fori saltati vengono registrati e richiamati successivamente
• Infilatura con getto d'acqua: il getto d'acqua può essere utilizzato per migliorare l'infilatura per pezzi alti o lavorazioni sommerse
• Esempi di tempi tipici: per spessore pezzo 100 mm, ricottura & taglio filo ~10 s, infilatura ~10 s; supporta infilatura sommersa per pezzi molto spessi

Tecnologia di taglio
Tipo | Senza controllo | Con controllo
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


Sistema di monitoraggio remoto

• Capacità di monitoraggio remoto dello stato e delle operazioni della macchina

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pcs
• Guida diamantata x 2 pcs
• Ugelli di lavaggio superiore e inferiore x 2 set
• Piastra di alimentazione x 2 pcs
• Filo in ottone x 1 bobina
• Utensile di bloccaggio x 1 set
• Maschera di allineamento verticale x 1 set

Opzioni

• Scala lineare asse XY
• Asse W
• Trave di serraggio
• Alimentatore Jumbo L-50A
• AWT (Infilatura automatica del filo)
• Doppia porta
• AVR 15KVA
• Porta scorrevole motorizzata (Solo V650G & V850G)
• Trasformatore 15KVA
• Torre di segnalazione
• Servizio di messaggi brevi (SMS)
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Modello: VG500
• Dimensioni macchina: 2200 x 2450 x 2200 mm
• Corsa X/Y: 500 x 300 mm
• Corsa U/V: 80 x 80 mm
• Corsa Z: 220 mm
• Assi controllati: 5 assi (motore servo AC)
• Conicità massima: ±22°/100 mm (con guida diamantata larga e ugello)
• Peso macchina: 1500 kg
• Funzioni chiave: AWT (incluso infilatura sommersa e infilatura al punto di rottura), Modulo DPM, Stabilizzatore di scarica, circuito di finitura micron, gestione intelligente dell'energia
