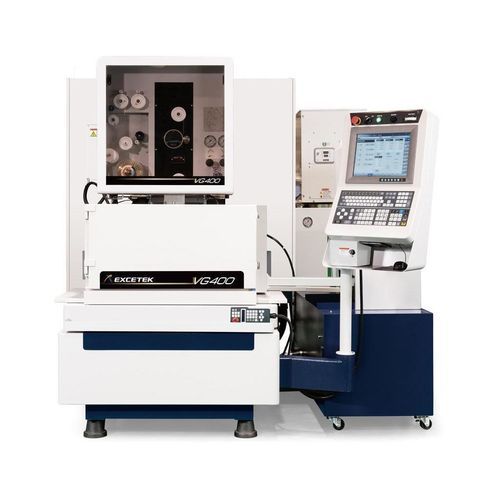

Macchina per elettroerosione a filo VG400

wire EDMad alta velocitàCNC

Panoramica
Elettroerosione a filo ad alta velocità VG400 progettata per lavorazioni di precisione a 5 assi. Corse principali: X/Y 400 x 300 mm, U/V 80 x 80 mm, Z 220 mm. Ingombro compatto con struttura fusa massiccia per stabilità dimensionale.

Specifiche (sintesi)

• Dimensioni macchina: 2100 x 2300 x 2200 mm
• Corsa X/Y: 400 x 300 mm
• Corsa U/V: 80 x 80 mm
• Corsa Z: 220 mm
• Assi: 5 assi controllati da servomotori AC
• Angolo di smusso max: ±22° / 100 mm (con guida diamantata larga e ugello)
• Peso macchina: 2700 kg

Struttura meccanica

• Design a traliccio rigido U/V per minimizzare la flessione
• Tavola di lavoro in acciaio inox con durezza HRC 50° per resistenza all'usura
• Struttura fusa progettata con analisi FEA per aumentare la rigidità
• Base macchina extra larga per migliorare la stabilità
• Braccio inferiore raffreddato ad acqua per limitare l'espansione termica e mantenere la precisione
• Fondazione in ghisa robusta come base per la precisione

Smart & Easy / AWT e caratteristiche di produttività

• Numerose tecnologie di taglio con interfaccia operatore intuitiva
• Monitoraggio remoto e opzioni di connettività
• Infilaggio automatico del filo (AWT) ad alta velocità e affidabile: infilaggio in fessura e in immersione per ridurre l'intervento operatore
• Operazioni continue non presidiate con re-infilaggio automatico al punto di rottura per cicli prolungati

Incremento delle prestazioni di lavorazione

• Modulo DPM e stabilizzatore di scarica per condizioni di taglio stabili
• Strategia avanzata per il controllo degli angoli e modalità di lavorazione radius manuale
• Riduzione dei segni di filo durante le fasi di avvicinamento
• Circuito di finitura micron per qualità superficiale migliorata

Risparmio energetico e bassi costi di esercizio

• Gestione intelligente dell'energia per ridurre i consumi
• Compensazione del consumo filo per ridurre gli sprechi
• Manutenzione semplice per diminuire tempi e costi di assistenza

Caratteristiche macchina (aggiuntive)

• Tavola di lavoro in acciaio inox (HRC 50°)
• Guida diamantata larga e ugello per controllo preciso della smussatura
• Componenti raffreddati ad acqua per stabilizzare il comportamento termico

Modalità di lavorazione intelligente & Interfaccia grafica

• Pannello HMI ergonomico leader della categoria, facile da usare
• Funzioni di posizionamento del pezzo
• Informazioni di manutenzione e diagnostica disponibili su HMI
• Funzione di ricerca dati tecnologici e utili funzioni grafiche

Infilaggio automatico del filo (AWT)

• Infilaggio al punto di rottura con funzione di ricottura per migliorare la rettilineità del filo; alta affidabilità senza ritorno al foro iniziale
• Supportato l'infilaggio in immersione (non è necessario svuotare/riempire il serbatoio)
• Lavorazione multi-foro: il sistema può saltare i fori con re-infilaggio fallito, registrarli e recuperarli successivamente
• Infilaggio con funzione getto d'acqua per pezzi alti o lavorazioni in immersione
• Tempi tipici di infilaggio/ricottura indicativi in funzione dello spessore del pezzo (valori di esempio forniti dalla fabbrica)

Tecnologia di taglio (risultati)

• Tipo A: Senza controllo 0 | Con controllo 0
• Tipo B: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm
• Tipo C: Senza controllo 0 | Con controllo 0
• Tipo D: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm

Sistema di monitoraggio remoto

• Capacità di monitoraggio remoto disponibile come opzione

Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pz
• Guida diamantata x 2 pz
• Ugello di lavaggio superiore e inferiore x 2 set
• Piastrine energizzanti x 2 pz
• Filo di ottone x 1 bobina
• Kit di bloccaggio x 1 set
• Gabarit di allineamento verticale x 1 set

Opzioni

• Scala lineare asse XY
• Asse W
• Trave di serraggio
• Jumbo Feeder L-50A
• AWT opzionale in alcune configurazioni
• Doppia porta
• AVR 15KVA
• Trasformatore 15KVA
• Torre segnalazione
• Servizio SMS
• Sistema di monitoraggio remoto (opzione)
• Super Finish Circuit

Specifiche tecniche

• Modello: VG400
• Dimensioni macchina: 2100 x 2300 x 2200 mm
• Corsa X/Y: 400 x 300 mm
• Corsa U/V: 80 x 80 mm
• Corsa Z: 220 mm
• Assi: 5 assi controllati da servomotori AC
• Angolo di smusso max: ±22° / 100 mm (con guida diamantata larga e ugello)
• Peso macchina: 2700 kg
• Durezza piano: tavola inox HRC 50°
• Funzioni chiave: Infilaggio automatico del filo (incluso infilaggio in immersione e al punto di rottura), modulo DPM, stabilizzatore di scarica, strategie di controllo angoli, circuito di finitura micron
• Accessori standard e numerose opzioni di fabbrica per automazione, alimentazione, monitoraggio e finitura
