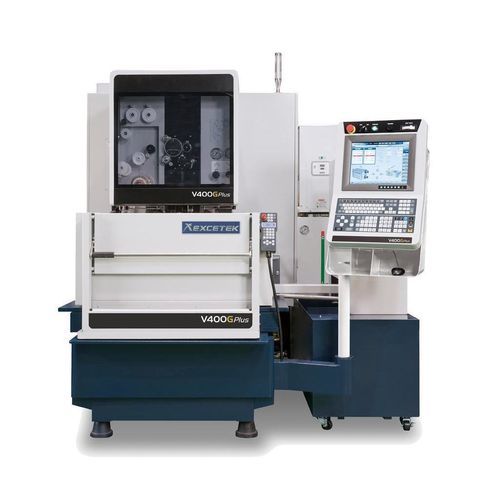

Macchina per elettroerosione a filo V400G Plus

wire EDMdi precisioneCNC

Descrizione breve
Elettroerosione a filo V400G Plus con corsa X/Y 400 x 300 mm, U/V 80 x 80 mm e corsa Z 220 mm (altezza sommersa 210 mm). Controllo servo AC a 5 assi, supporto filo Ø 0,15–0,3 mm, progettata per lavorazioni in immersione e funzionamento continuo senza sorveglianza.

Panoramica
Il V400G Plus fa parte della serie G Plus. Offre elettroerosione a filo (EDM) ad alta precisione con modalità di lavorazione intelligenti, avvolgimento automatico del filo (AWT) e funzionamento a basso consumo energetico. Migliora il controllo degli angoli, riduce le tracce del filo e ottimizza la finitura superficiale per applicazioni di officina e produzione esigenti.

Struttura meccanica

• Progettazione tralicciata rigida U e V per stabilità strutturale
• Tavolo di lavoro in acciaio inox durezza HRC 50
• Struttura pressofusa validata tramite FEA per aumentare la rigidità
• Banco macchina con supporto extra largo per maggiore rigidità
• Braccio inferiore raffreddato ad acqua per limitare la dilatazione termica e mantenere la precisione
• Robusta struttura in ghisa per stabilità dimensionale a lungo termine

Smart & Easy

• Molteplici tecnologie di taglio, interfaccia intuitiva e monitoraggio remoto per semplificare la gestione della produzione

AWT ad alta velocità e affidabile

• Avvolgimento automatico del filo ad alta velocità per scanalature e avvolgimento sommerso, abilitando lavorazioni multi-modello senza sorveglianza

Miglioramento delle prestazioni di lavorazione

• Modulo DPM e stabilizzatore di scarica per taglio stabile
• Strategia avanzata di controllo degli angoli e lavorazione dei raggi manuale
• Riduzione delle tracce di filo durante i tagli di avvicinamento
• Circuito di finitura micron per qualità superficiale migliorata

Risparmio energetico e riduzione dei costi

• Gestione intelligente dell'energia per ridurre i consumi
• Compensazione del consumo del filo per ottimizzare i costi operativi
• Design a facile manutenzione per ridurre i costi di assistenza

Modalità di lavorazione intelligente
HMI ergonomica con posizionamento del pezzo, informazioni di manutenzione e diagnostica, ricerca dati tecnologici e interfaccia grafica per impostazione e monitoraggio.

Avvolgimento automatico del filo

• Lavorazione continua senza sorveglianza giorno/notte con riavvolgimento automatico nei punti di rottura ideali
• La funzione di ricottura migliora la rettilineità del filo durante l'avvolgimento; avvolgimento affidabile al punto di rottura senza ritorno al foro di partenza
• Avvolgimento sommerso eseguibile senza svuotare il serbatoio
• Lavorazione multi-foro: il sistema registra e salta i fori non avvolgibili e li richiama automaticamente
• Avvolgimento assistito da getto d'acqua disponibile per pezzi alti o lavorazioni sommerse

Tecnologia di taglio

• Tipo A | Senza controllo: 0 | Con controllo: 0
• Tipo B | Senza controllo: 0 ~ -2 µm | Con controllo: -8 ~ -10 µm
• Tipo C | Senza controllo: 0 | Con controllo: 0
• Tipo D | Senza controllo: 0 ~ -2 µm | Con controllo: -8 ~ -10 µm

Caratteristiche macchina

• Angolo di conicità massimo ±22° / 80 mm con guida diamante larga e ugello
• Controllo servo AC a 5 assi
• Diametro filo supportato: 0,15 - 0,3 mm

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pezzi
• Guida diamante x 2 pezzi
• Ugelli di lavaggio superiore e inferiore x 2 set
• Piastre di energizzazione x 2 pezzi
• Filo ottone x 1 bobina
• Attrezzo di bloccaggio x 1 set
• Maschera di allineamento verticale x 1 set

Opzioni

• Scala lineare asse XY
• Asse W
• Trave di serraggio
• Jumbo Feeder L-50A
• AWT (Avvolgimento automatico del filo)
• Doppia porta
• AVR 15KVA
• Porta scorrevole motorizzata (solo V650G & V850G)
• Trasformatore 15KVA
• Torre segnalazione
• Servizio di messaggi brevi (SMS)
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Modello: V400G Plus
• Dimensione massima pezzo: 750 x 550 x 215 mm
• Peso massimo pezzo: 500 kg
• Corsa assi X/Y: 400 x 300 mm
• Corsa assi U/V: 80 x 80 mm
• Corsa asse Z: 220 mm (altezza sommersa 210 mm)
• Diametro filo: 0,15 - 0,3 mm
• Numero di assi controllati: servo AC 5 assi
• Angolo di conicità massimo: ±22° / 80 mm (con guida diamante larga e ugello)
• Dimensioni macchina: 2100 x 2230 x 2175 mm
• Peso macchina: 2700 kg
• Capacità serbatoio acqua: 650 L
