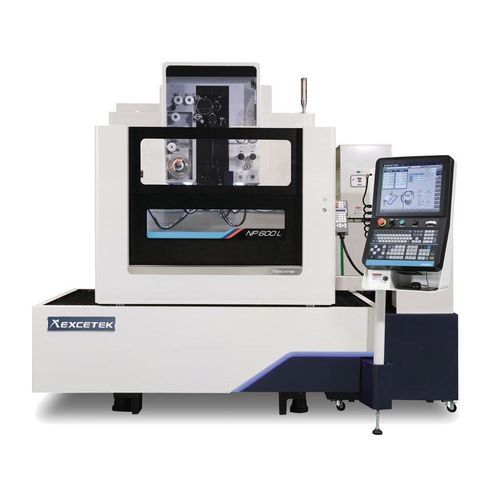

Macchina per elettroerosione a filo NP600L CE

wire EDMdi precisioneCNC

Breve descrizione
Elettroerosione a filo tipo sommersione NP600L CE. Corsa tavola X/Y: 600 × 400 mm. Corsa U/V: 160 × 160 mm. Corsa Z opzionale: 410 mm.

Panoramica

• Conformità TUV CE per sicurezza e conformità normativa.
• Porta anteriore a scorrimento motorizzata per ridurre l'ingombro e facilitare l'operatività.

Specifiche (Tipo sommersione)

• Modello: NP600L CE (Tipo sommersione)
• Dimensione max pezzo: 1000 × 700 × 345 mm
• Diametro filo: 0,15–0,3 mm
• Peso max pezzo: 800 kg
• Controllo assi: motore lineare XY; servomotori AC per U/V e Z
• Corsa tavola (X × Y): 600 × 400 mm
• Corsa U & V: 160 × 160 mm
• Corsa Z: 410 mm (opzione)
• Angolo di conicità max: ±30° / 100 mm (con guida diamantata larga e ugello)
• Dimensioni macchina (L × W × H): 2670 × 2965 × 2300 mm
• Peso macchina: 4700 kg

Serbatoio dielettrico

• Capacità serbatoio: 900 L
• Deionizzatore: automatico
• Filtro carta: 2 pz
• Unità di raffreddamento: automatica

Caratteristiche

• Alta precisione
  • Smart Corner Control
  • Elaborazione a scarica stabile
  • Super Finish Circuit (SFC) per maggiore accuratezza
• Efficienza
  • Modulo DPM
  • Controllo marcatura di precisione
  • Sistema generatore Electrolysis Free (EF)
• Convenienza
  • Controllo accessi intelligente
  • Riduzione consumo filo
  • Prezzo competitivo
• Rete intelligente
  • Monitoraggio remoto
  • Connettività del controller
  • Monitor su dispositivo portatile
• Automazione
  • Auto Wire Threading (AWT) ad alta velocità
  • Trasferimento pezzo con braccio robotico
  • Misura automatica con sonda e correzione

Caratteristiche meccaniche e della macchina

• Design truss rigido U/V
• Tavola in acciaio inox durezza HRC 50°
• Fusioni progettate con analisi FEA per aumentare la rigidità
• Base macchina extra larga per stabilità

Sistema di azionamento a motore lineare
Il sistema a motore lineare include controllo attivo della temperatura tramite circolazione d'acqua per minimizzare la deriva termica. Una regola digitale ad alta risoluzione da 0,1 μm e un controller consentono posizionamenti ad alta precisione e finiture ultra-fini mantenendo elevata spinta ed efficienza energetica.

Operabilità migliorata

• Sicurezza certificata TUV e design esterno in metallo
• Porta a scorrimento motorizzata che risparmia spazio e facilita l'uso

Auto Wire Threading (AWT) e prestazioni di filettatura

• AWT ad alta velocità per spessore pezzo fino a 100 mm
• Ricottura e taglio del filo: 10 s
• Tempo di filettatura: 10 s
• Capacità di filettatura sommersa: 200 mm
• Filettatura su 400 mm di spessore al punto di rottura
• Funzione getto d'acqua consente filettatura per pezzi fino a 500 mm

Misura on-line e automazione
La misura e calibrazione on-line prima della lavorazione riducono i tempi di set-up. Le macro automatizzano la misura e la calibrazione dei punti di riferimento per migliorare la precisione. La misura diretta sulla tavola dopo la lavorazione evita errori dovuti ai cicli di smontaggio/montaggio. Lavorazioni multi-pezzo supportano compensazione automatica di planarità 3D, compensazione di parallelismo (AR), misura automatica di riferimento e processamento sequenziale.

Tecnologia di taglio (tabella esempio)
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

Accessori
Accessori standard

• Regola lineare asse XY
• Filo di ottone × 1 bobina
• AWT
• Kit utensili di serraggio × 1
• Resina a scambio ionico × 10 L
• Giogo di allineamento verticale × 1
• Filtro carta × 2 pz
• Guida diamantata × 2 pz
• Piastra di energizzazione × 2 pz

Opzioni

• Trave di serraggio
• Asse W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Trasformatore 15 KVA
• Porta anteriore automatica (Only NP600L)
• Servizio messaggi brevi (SMS)
• Torre segnalazione
• Sistema di monitoraggio remoto
• Sistema di misura automatico
• Super Finish Circuit

Specifiche tecniche

• Modello: NP600L CE (Tipo sommersione)
• Dimensione max pezzo: 1000 × 700 × 345 mm
• Corsa tavola (X × Y): 600 × 400 mm
• Corsa U & V: 160 × 160 mm
• Corsa Z: 410 mm (opzione)
• Diametro filo: 0,15–0,3 mm
• Peso max pezzo: 800 kg
• Assi controllati: motore lineare XY; U/V Z servomotore AC
• Angolo di conicità max: ±30° / 100 mm (con guida diamantata larga e ugello)
• Dimensioni macchina (L × W × H): 2670 × 2965 × 2300 mm
• Peso macchina: 4700 kg
• Capacità serbatoio dielettrico: 900 L
• Deionizzatore: automatico
• Filtro carta: 2 pz
• Unità di raffreddamento: automatica
