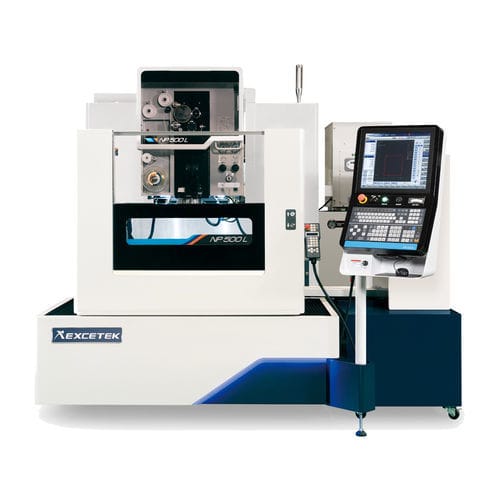

Macchina per elettroerosione a filo NP500L CE

wire EDMdi precisioneCNC

Panoramica del prodotto
Il NP500L CE è una elettroerosione a filo di tipo sommerso, progettata per il taglio di contorni metallici con precisione, uso intuitivo e conformità TUV CE.

Corsa base della macchina

• Assi X/Y: 500 x 300 mm
• Assi U/V: 120 x 120 mm
• Asse Z: 310 mm

Caratteristiche

• Alta precisione: Smart Corner Control, processo di scarica stabile, Super Finish Circuit (SFC) per maggior precisione e finitura superficiale.
• Efficienza: modulo DPM, controllo di marca di precisione, sistema Electrolysis Free (EF) per ottimizzare i cicli di taglio.
• Controllo dei costi: controllo accessi intelligente, consumo di filo ridotto ed esercizio economico.
• Connettività: monitoraggio e gestione remota, connettore controller e monitor per dispositivi portatili.
• Automazione: Auto Wire Threading (AWT) ad alta velocità, trasferimento pezzo con robo-arm, misurazione e correzione automatica tramite sonda.
• Struttura meccanica: design a trave U/V rigida; piano di lavoro in acciaio inox temprato (HRC 50°); getti macchina progettati con FEA e basamento macchina extra-largo per maggiore rigidità.

Auto Wire Threading

• AWT ad alta velocità: ricottura e taglio filo ~10 s; inserimento filo ~10 s.
• Inserimento sommerso fino a 200 mm; inserimento dal punto di rottura su spessori di 400 mm; supporta funzionamento continuo 24 h non presidiato; funzione getto d'acqua per inserimento fino a 500 mm.

Misura on-line & automazione

• Misura e calibrazione on-line prima della lavorazione per ridurre i tempi di setup; calibrazione automatica del punto di riferimento tramite macro.
• Lavorazione multi-pezzo: compensazione automatica di planarità 3D e parallelismo (AR), misurazione automatica del punto di riferimento, AWT e continuazione automatica al pezzo successivo.
• Applicazioni di misurazione automatica: misura dell'inclinazione, correzione AR, calibrazione del punto di riferimento, misurazione post-processo in piano per evitare errori di smontaggio/rimontaggio; report di misura esportabili.

Tecnologia di taglio (tabella)

• Tipo A: Senza controllo 0 | Con controllo 0
• Tipo B: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm
• Tipo C: Senza controllo 0 | Con controllo 0
• Tipo D: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm

Accessori standard

• Scala lineare asse XY
• Filo in ottone x 1 bobina
• AWT (Auto Wire Threading)
• Attrezzo di serraggio x 1 set
• Resina a scambio ionico x 10 L
• Maschera di allineamento verticale x 1 set
• Filtro carta x 2 pcs
• Guida diamante x 2 pcs
• Piastrine di alimentazione x 2 pcs

Opzioni

• Trave di serraggio
• Asse W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Trasformatore 15 KVA
• Servizio SMS (Short Message Service)
• Torre di segnalazione
• Sistema di monitoraggio remoto
• Sistema di misurazione automatica
• Super Finish Circuit

Vasca dielettrica

• Capacità vasca: 750 L
• Deionizzatore: automatico
• Filtro carta: 2 pcs
• Unità chiller: automatica

Controllo e usabilità

• Pannello HMI grafico di disegno ergonomico; funzione di ricerca dati tecnologici, informazioni di manutenzione e diagnosi, funzioni di posizionamento pezzo.
• Sistema di azionamento con motore a guida lineare e circolazione acqua per controllo termico; regolo digitale ad alta risoluzione 0,1 μm e controller per finiture ultra-fini.
• Piano in acciaio inox temprato a 4 lati certificato TUV; porta scorrevole motorizzata per ridurre l'ingombro di installazione e facilitare le operazioni.

Specifiche tecniche

• Modello: NP500L CE (Tipo sommerso)
• Dimensione max pezzo: 850 x 550 x 300 mm
• Diametro filo: 0.15 - 0.3 mm
• Peso max pezzo: 600 kg
• Assi controllati: motore lineare su XY; servo AC su U/V/Z (asse Z servomotore AC)
• Corsa tavola (X Y): 500 x 300 mm
• Angolo di conicità max: ±26° / 100 mm con guida diamante larga e ugello
• Corsa U & V: 120 x 120 mm
• Dimensioni macchina: 2590 x 2575 x 2165 mm
• Corsa Z: 310 mm
• Peso macchina: 3350 kg
• Capacità vasca dielettrica: 750 L
• Deionizzatore: automatico
• Filtri carta: 2 pcs
• Unità chiller: automatica
