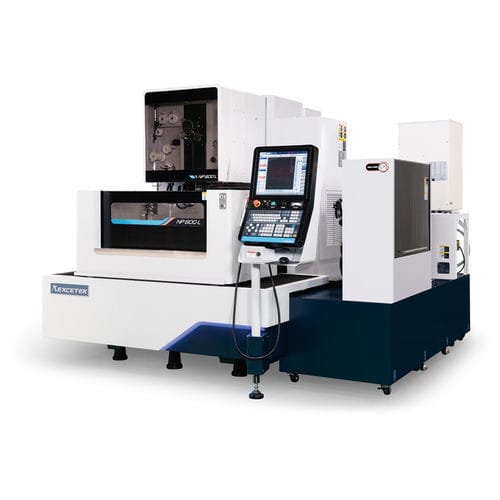

Macchina per elettroerosione wire EDM NP600L

di precisioneCNC

Breve descrizione Assi X/Y: 600 x 400 mm Assi U/V: 160 x 160 mm Asse Z : 410 mm (opzione) Evidenze

• Conforme al TUV CE: sicurezza e design ergonomico con facilità di utilizzo.
• Design della porta a scorrimento per risparmiare spazio di installazione e consentire un funzionamento leggero.

Specifiche

• Modello: NP600L (tipo sommerso)
• Dimensione massima del pezzo: 1000 x 700 x 345 mm
• Diametro del filo: 0,15 - 0,3 mm
• Peso massimo del pezzo: 800 kg
• Numero di assi controllati: Motore lineare asse XY, servomotore AC asse UV Z
• Corsa del tavolo X Y: 600 x 400 mm
• Angolo massimo di conicità: ±30° / 100 mm con guida diamantata e ugello largo
• Corsa assi U e V: 160 x 160 mm
• Dimensioni macchina: 2670 x 2965 x 2300 mm
• Corsa asse Z: 410 mm (opzione)
• Peso macchina: 4700 kg

Serbatoio elettrico

• Capacità del serbatoio: 900 L
• Deionizzatore: automatico
• Filtro in carta: 2 pezzi
• Unità di raffreddamento: automatica

Caratteristiche

Alta precisione

• Controllo intelligente degli angoli
• Elaborazione stabile della scarica
• Circuito di superfinitura (SFC) per una maggiore precisione

Efficienza

• Modulo DPM modulo
• Controllo di precisione della marcatura
• Sistema di generatori senza elettrolisi (EF)

Efficace dal punto di vista dei costi

• Controllo intelligente degli accessi
• Riduzione del consumo di filo
• Prezzo economicoprezzo economico

Rete intelligente

• Gestione del monitor remoto
• Connettore di controllo
• Monitoraggio del dispositivo portatile

Automazione

• Filettatura automatica del filo (AWT) ad alta velocità
• Trasferimento a braccio del pezzo
• Misurazione e correzione automatica della sonda

Caratteristiche della macchina

• Design rigido a U e V
• Tavolo di lavoro in acciaio inossidabile con durezza HRC 50°
• Fusione della macchina progettata sulla base di analisi FEA per aumentare la rigidità
• Basamento macchina extra-largo

Sistema di pilotaggio del motore ad albero lineare La macchina offre un controllo costante della temperatura per migliorare la precisione della lavorazione riducendo il calore generato nel motore lineare. La circolazione dell'acqua riduce la temperatura del campo magnetico del motore lineare, garantendo una spinta elevata, un'alta efficienza e un basso consumo energetico. Il righello digitale ad alta risoluzione da 0,1 μm e il controller consentono la formatura ad alta precisione e la finitura ultra-fine. Miglioramento dell'operatività

• Interfaccia HMI/grafica di facile utilizzo con design ergonomico
• Funzioni di posizionamento del pezzo, informazioni di manutenzione e diagnostica e funzioni di ricerca dei dati tecnologici

Tavolo a 4 lati in acciaio inox temprato

• Design metallico e di sicurezza certificatoTUV
• Design della porta a scorrimento per risparmiare spazio di installazione e consentire un funzionamento leggero

Infilatura automatica del filo

• Capacità di filettatura sommersa di 200 mm
• Filettatura di 400 mm di spessore al punto di rottura
• Sistema di filettatura automatica ad alta velocità: per pezzi di 100 mm di spessore - ricottura e taglio del filo: 10 sec, infilatura: 10 sec
• Il design affidabile dell'AWT supporta il funzionamento continuo e non presidiato 24 ore su 24 e può filettare dal punto di rottura del filo
• La funzione di getto d'acqua consente la filettatura di pezzi fino a 500 mm

Sistema di misurazione in linea La misurazione e la calibrazione in linea prima della lavorazione riducono notevolmente i tempi di calibrazione. Le macro di misura automatiche calibrano il punto di riferimento per migliorare la precisione della lavorazione. Dopo la lavorazione, la misura diretta sul tavolo evita gli errori dovuti allo smontaggio/rimontaggio del pezzo.

• Compensazione automatica della planarità 3D del pezzo
• Compensazione automatica del parallelismo (AR)
• Misurazione automatica del punto di riferimento della lavorazione
• Lavorazione con filettatura automatica AWT
• Continuazione automatica al pezzo successivo dopo il completamento

Tecnologia di taglio (tavola) Tipo | Senza controllo | Con controllo A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accessori

Accessori standard

• Scala lineare asse XY
• Filo d'ottone x 1 bobina
• AWT (infilatura automatica del filo)
• Strumento di serraggio x 1 set
• Resina a scambio ionico x 10 L
• Dima di allineamento verticale x 1 set
• Accessori standard dima x 1 set
• Filtro carta x 2 pezzi
• Guida diamante x 2 pezzi
• Ugello di lavaggio superiore e inferiore x 2 set
• Piastre di energizzazione x 2 pezzi

Opzioni

• Trave di serraggio
• Asse W-Asse
• AVR 15 KVA
• Jumbo Feeder L-50A
• Trasformatore 15 KVA
• Porta frontale automatica (solo NP600L)
• Short Message Service (SMS)
• Torre di segnalazione
• Sistema di monitoraggio remoto
• Sistema di misurazione automatica
• Circuito superfinito

Caratteristiche/specifiche tecniche

• Modello: NP600L
• Corsa del tavolo (X x Y): 600 x 400 mm
• Corsa assi U/V: 160 x 160 mm
• Corsa asse Z (opzione): 410 mm
• Dimensione massima del pezzo da lavorare: 1000 x 700 x 345 mm
• Peso massimo del pezzo da lavorare: 800 kg
• Diametro del filo: 0,15 - 0.3 mm
• Dimensioni macchina (L x L x H): 2670 x 2965 x 2300 mm
• Peso macchina: 4700 kg
• Capacità serbatoio elettrico: 900 L
• Deionizzatore: automatico; Filtro carta: 2 pz; Unità di raffreddamento: automatica
• Assi: Motore lineare XY; servo UV e Z AC (Z opzionale)
