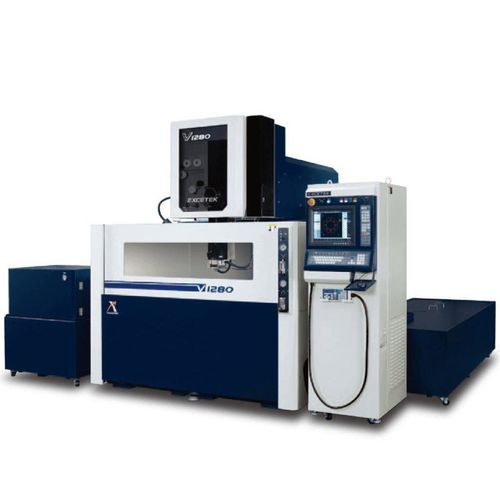

Macchina per elettroerosione wire EDM V1280

di alta precisionedi precisione

Panoramica del prodotto
Assi X/Y: 1200 x 800 mm
Assi U/V: 260 x 260 mm
Asse Z: 500 mm (opzioni 600 / 800 mm)
Modello: V1280 - Z500/Z600/Z800 macchina EDM a filo CNC
Dimensione massima pezzo: 1650 x 1200 x 495 mm (opzione 595/795 mm)
Diametro filo: 0,2 - 0,33 mm
Peso massimo pezzo: 4000 kg
Assi controllati: servomotore AC 5 assi

Specifiche

• Corsa tavola (X x Y): 1200 x 800 mm
• Corsa assi U & V: 260 x 260 mm
• Corsa asse Z: 500 mm (opzioni 600 / 800 mm)
• Angolo massimo di smusso: ±30°/100 mm (con guida e ugello diamantato ampio)
• Dimensione massima pezzo: 1650 x 1200 x 495 mm (opzione 595/795 mm)
• Peso massimo pezzo: 4000 kg
• Diametro filo supportato: 0,2 - 0,33 mm
• Assi controllati: servomotore AC 5 assi
• Dimensioni e pesi macchina: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Capacità serbatoio acqua: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

Struttura meccanica

• Design a traliccio rigido U/V
• Tavola in acciaio inossidabile con durezza HRC 50°
• Fusione della macchina progettata basandosi su analisi FEA per aumentare la rigidità
• Base macchina con design extra largo
• Braccio inferiore raffreddato ad acqua per prevenire l'espansione termica; posizioni delle nervature progettate con FEA per garantire equilibrio termico e rigidità ottimizzata

Precisione e movimento

• Distanza estesa tra le guide lineari
• Trattamento criogenico della vite a sfere classe C1
• Vite a sfere supportata su entrambi i lati e servomotore AC ad alta risoluzione che raggiunge precisione micro-step fino a 1 µm
• Calibrazione laser e compensazione dell'errore di passo
• Scala lineare in circuito chiuso (opzione)
• Robusta struttura in ghisa come base per la precisione

Modalità di lavorazione intelligente

• Calcolo ad alta frequenza e controllo degli impulsi; sistema embedded riduce il carico di controllo
• Rete RS-485 per trasmissione dati tra gruppi di moduli
• Funzioni CRC per verificare l'integrità dei dati ricevuti
• Chip ASIC per aumentare la stabilità del circuito
• Funzioni watchdog per l'auto-protezione
• Feedback in tempo reale delle informazioni di scintillio per stabilizzare l'erosione da scintilla

Infilaggio automatico del filo

• Infilaggio al punto di rottura: ricottura che migliora la rettilineità del filo; infilaggio al punto di rottura durante la lavorazione con affidabilità quasi al 100% senza ritorno al foro di partenza
• Infilaggio in immersione: eseguibile durante la lavorazione in immersione senza svuotare/riempire il serbatoio
• Funzione multi-foro: se il rinf ilaggio fallisce, il sistema salta il foro corrente, registra la posizione e la richiama successivamente per completare il taglio
• Infilaggio con getto d'acqua per pezzi alti; infilaggio affidabile che consente funzionamento continuo non presidiato; il getto d'acqua permette infilaggio fino a 500 mm di spessore

Controllo

• Interfaccia grafica; controllo EXCETEK serie V (W6)
• Dispositivo CNC: PC industriale
• CPU: Pentium 64 bit ad alta velocità
• Interfaccia operatore: touchscreen LCD 15", tastiera, mouse
• Interfacce di ingresso: LAN, USB, Floppy, RS-232
• Capacità memoria: scheda CF 512 MB
• Unità minima di comando: 0,0001 mm
• Dimensione programmabile massima: ±9999.9999 mm
• Unità: Metric / Inch commutabili
• Telecomando: accessorio standard

Funzioni elettriche e di lavorazione

• Generatore AC Electrolysis Free (EF) per migliorare le prestazioni di taglio
• Soluzione contro il cortocircuito: circuito di scarica speciale per eliminare i cortocircuiti durante disallineamento dell'infilaggio e migliorare l'efficienza
• RTS (Real Time Sparking): veloce feedback delle scariche inefficaci e regolazione automatica delle condizioni per migliorare l'efficienza di taglio

Finitura superficiale
Super Finish Circuit (opzione): tecnologia di finitura ad alta frequenza capace di raggiungere rugosità Ra < 0,2 µm in un singolo taglio con 4 sgrossature, dimostrata su acciai come SKD-11 (es. spessore 30 mm).

Accessori

Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pz
• Guida diamantata x 2 pz
• Piastre di energizzazione x 2 pz
• Filo ottone x 1 bobina
• Kit di serraggio x 1 set
• Maschera di allineamento verticale x 1 set

Opzioni

• Scala lineare assi XY
• Asse W
• Trave di bloccaggio
• Alimentatore Jumbo L-50A
• AWT (Automatic Wire Threading)
• Doppia porta
• AVR 15KVA
• Trasformatore 15KVA
• Servizio SMS
• Torre segnalazione
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Modello: V1280 (varianti Z500 / Z600 / Z800)
• Corsa tavola (X x Y): 1200 x 800 mm
• Corsa assi U & V: 260 x 260 mm
• Corsa asse Z: 500 mm (opzioni 600 / 800 mm)
• Dimensione massima pezzo: 1650 x 1200 x 495 mm (opzione 595/795 mm)
• Peso massimo pezzo: 4000 kg
• Diametro filo supportato: 0,2 - 0,33 mm
• Assi controllati: servomotore AC 5 assi
• Dimensioni e peso macchina: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Capacità serbatoio acqua: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• Angolo massimo di smusso: ±30°/100 mm (con guida e ugello diamantato ampio)
