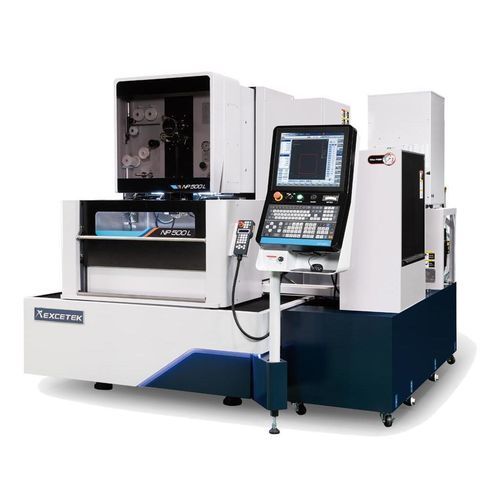

Macchina per elettroerosione wire EDM NP500L

di precisioneCNC

Breve descrizione Assi X/Y: 500 x 300 mm Assi U/V : 120 x 120 mm Asse Z : 310 mm Panoramica

• Rispetto della conformità TUV CE, sia per la sicurezza che per il design desiderato con un facile funzionamento.

Specifiche NP500L (tipo sommerso) Dimensione massima del pezzo da lavorare | 850 x 550 x 300 mm Diametro del filo | 0,15 - 0,3 mm Peso massimo del pezzo da lavorare | 600 kg Numero di assi controllati | Motore lineare asse XY, servomotore CA asse U/V Z Corsa del tavolo X Y | 500 x 300 mm Angolo massimo di conicità | ±26°/100 mm con guida diamantata larga e ugello Corsa degli assi U e V | 120 x 120 mm Dimensioni macchina | 2590 x 2575 x 2165 mm Corsa asse Z | 310 mm Peso della macchina | 3350 kg Serbatoio elettrico Capacità del serbatoio | 750 L Deionizzatore | automatico Filtro di carta | 2 pezzi Unità di raffreddamento | auto Caratteristiche

Struttura meccanica

• Alta precisione: Controllo intelligente dell'angolo, elaborazione stabile dello scarico, circuito di superfinitura (SFC) garantiscono una maggiore precisione.
• Efficienza: Modulo DPM, controllo di precisione dei crocini, sistema di generazione senza elettrolisi (EF).
• Efficienza economica: Controllo intelligente degli accessi, riduzione del consumo di filo, prezzo economico interessato.
• Rete intelligente: Gestione del monitor remoto, connettore del controller, monitor del dispositivo portatile.
• Automazione: Infilatura automatica del filo ad alta velocità, trasferimento del pezzo tramite robot, misurazione e correzione automatica della sonda.

Caratteristiche della macchina

• Design rigido a U e a V
• Tavolo di lavoro in acciaio inossidabile con durezza HRC 50°
• Fusione della macchina progettata sulla base di analisi FEA per aumentare la rigidità
• Base della macchina con larghezza extra

Sistema di pilotaggio motore ad albero lineare La macchina offre un controllo costante della temperatura per migliorare l'accuratezza della lavorazione, riducendo il calore del motore lineare attraverso la circolazione dell'acqua. Le caratteristiche includono un righello digitale ad alta risoluzione da 0,1 μm e un controller per la formatura ad alta precisione e la finitura ultra-fine. Migliore operatività

• Tavolo a 4 lati in acciaio inox temprato: certificato secondo gli standard TUV per la sicurezza e il design metallico desiderato.
• Design della porta a scorrimento per risparmiare spazio di installazione e consentire un funzionamento leggero.

Interfaccia grafica / Modalità di lavorazione intelligente Il pannello HMI è facile da usare grazie a una tecnologia ergonomica all'avanguardia. Le funzioni di lavorazione intelligente comprendono il posizionamento del pezzo, le informazioni di manutenzione e diagnosi, la funzione di ricerca dei dati tecnologici, l'interfaccia grafica e le funzioni utili per supportare l'automazione. Filettatura automatica del filo (AWT)

• Filettatura sommersa: 200 mm
• Filettatura di spessore 400 mm nel punto di rottura
• Sistema di filettatura automatica ad alta velocità: per pezzi di spessore 100 mm - ricottura e taglio del filo: 10 sec; infilatura: 10 sec
• Autentico AWT: filettatura dal punto di rottura del filo; la funzione di getto d'acqua consente di filettare pezzi fino a 500 mm

Sistema di misurazione in linea e lavorazione di più pezzi La misurazione e la calibrazione in linea prima della lavorazione riducono notevolmente i tempi di calibrazione. La misurazione automatica calibra il punto di riferimento con comandi macro e migliora la precisione della lavorazione. Caratteristiche della lavorazione di più pezzi: compensazione automatica della planarità 3D del pezzo, compensazione automatica del parallelismo (AR), misurazione automatica del punto di riferimento della lavorazione, elaborazione AWT e continuazione automatica al pezzo successivo. Tecnica di taglio Tipo | Senza controllo | Con controllo A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accessori standard

• Scala lineare asse XY
• Filo d'ottone x 1 bobina
• AWT
• Strumento di serraggio x 1 set
• Resina a scambio ionico x 10L
• Dima di allineamento verticale x 1 set
• Dispositivo di allineamento verticale x 1 set
• Dispositivo di allineamento verticale x 1 set dima x 1 set
• Filtro in carta x 2 pz
• Guida diamantata x 2 pz
• Ugello di lavaggio superiore e inferiore x 2 set
• Piastre di energizzazione x 2 pz

Opzioni

• Trave di serraggio
• Asse W
• AVR 15KVA
• Alimentatore Jumbo L-50A
• Trasformatore 15KVA
• Servizio messaggi brevi (SMS)
• Torre di segnalazione
• Sistema di monitoraggio remoto
• Sistema di misurazione automatica
• Circuito superfinito

Caratteristiche/specifiche tecniche

• Modello: NP500L (tipo sommerso)
• Dimensione massima del pezzo: 850 x 550 x 300 mm
• Corsa del tavolo (X x Y): 500 x 300 mm
• Corsa assi U e V: 120 x 120 mm
• Corsa asse Z: 310 mm
• Diametro filo: 0,15 - 0,3 mm
• Peso massimo del pezzo: 600 kg
• Numero di assi controllati: Motore lineare asse XY; servomotore AC asse U/V Z
• Angolo massimo di conicità: ±26°/100 mm (con guida diamantata larga e ugello)
• Dimensioni macchina (L x L x H): 2590 x 2575 x 2165 mm
• Peso macchina: 3350 kg
• Capacità serbatoio elettrico: 750 L
• Deionizzatore: automatico
• Filtro carta: 2 pezzi
• Unità refrigerante: automatica
• Accessori standard e opzioni disponibili come sopra elencato
