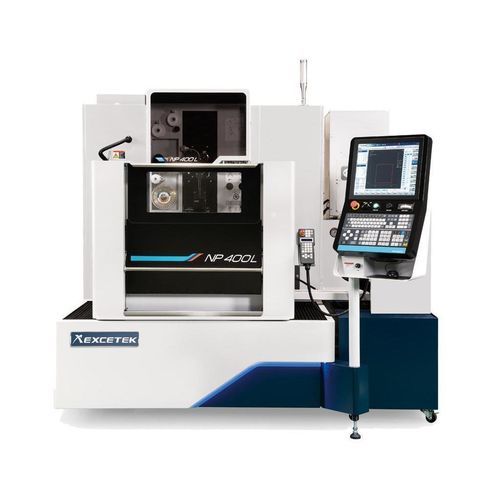

Macchina per elettroerosione a filo NP400L CE

wire EDMdi precisione

Panoramica del prodotto
Elettroerosione a filo di precisione NP400L CE, tipo sommerso, progettata per sagomatura accurata e finiture fini su pezzi metallici. Corse principali: X/Y 400 x 300 mm; U/V 80 x 80 mm; Z 220 mm. Adatta per produzione multi-pezzo e funzionamento non presidiato.

Punti salienti

• Conformità TÜV CE per sicurezza della macchina e conformità del design.
• Porta scorrevole motorizzata per ridurre l'ingombro e semplificare l'accesso.

Caratteristiche principali

• Precisione
  • Smart Corner Control, processo di scarica stabile e Super Finish Circuit (SFC) per migliorare la precisione dimensionale e la finitura superficiale.
• Efficienza
  • Modulo DPM, controllo di marca di precisione e sistema generatore Electrolysis Free (EF) per ottimizzare le prestazioni di taglio.
• Economicità
  • Controllo accessi intelligente e funzioni di riduzione consumo filo per ridurre i costi operativi.
• Networking intelligente
  • Monitoraggio remoto, connettività del controller e supporto dispositivi portatili per supervisione processo.
• Automazione
  • Auto Wire Threading ad alta velocità, trasferimento robotico dei pezzi e misura/correzione automatica con sonda per ridurre i tempi di set-up.

Sistema di azionamento a motore lineare
Motore lineare con controllo della temperatura tramite circolazione d'acqua per minimizzare la deriva termica e migliorare la precisione di lavorazione. Include regoli digitali ad alta risoluzione 0,1 µm e controller per posizionamento preciso e finiture ultra-fini.

Auto Wire Threading (AWT)

• Capacità di infilaggio sommerso 200 mm.
• Infilaggio dal punto di rottura su spessore 400 mm.
• Esempio ciclo AWT ad alta velocità: per spessore 100 mm - ricottura e taglio filo: 10 s; infilaggio: 10 s.
• AWT affidabile per funzionamento continuo non presidiato; assistenza a getto d'acqua permette infilaggio su pezzi fino a 500 mm.

Misura online e lavorazione multi-pezzo
Misura e calibrazione integrate in piano che riducono gli errori di set-up e il tempo ciclo. Macro comandi automatizzano la misura e calibrazione dei punti di riferimento; controlli diretti sul piano evitano errori da smontaggio/rimontaggio. Supporta compensazione automatica di planarità 3D e parallelismo e transizione automatica al pezzo successivo.

Tecnologia di taglio (tabella)

• Tipo A: Senza controllo: 0 ; Con controllo: 0
• Tipo B: Senza controllo: 0 ~ -2 µm ; Con controllo: -8 ~ -10 µm
• Tipo C: Senza controllo: 0 ; Con controllo: 0
• Tipo D: Senza controllo: 0 ~ -2 µm ; Con controllo: -8 ~ -10 µm

Dettagli struttura macchina

• Progettazione reticolare rigida U/V per maggiore rigidità.
• Piano di lavoro in acciaio inossidabile temprato circa HRC 50°.
• Fusione e telaio ottimizzati tramite analisi FEA per aumentare la rigidità.
• Base macchina con ampia superficie di supporto per stabilità.

Migliore operatività

• HMI grafica con layout ergonomico per operazioni intuitive.
• Funzioni di posizionamento pezzo, manutenzione e diagnostica e ricerca dati tecnologici disponibili nell'interfaccia.
• Piano indurito su 4 facce; sicurezza certificata TÜV; porta scorrevole motorizzata per installazione compatta.

Accessori
Accessori standard

• Regolo lineare asse XY
• Filo ottone x 1 bobina
• AWT (Auto Wire Threading)
• Set utensili di bloccaggio x 1
• Resina a scambio ionico x 10 L
• Giuoco di allineamento verticale x 1 set
• Filtro carta x 2 pz
• Guida diamante x 2 pz
• Piastrine di eccitazione x 2 pz

Opzioni

• Trave di serraggio
• Asse W
• AVR 15 KVA
• Alimentatore Jumbo L-50A
• Trasformatore 15 KVA
• Servizio messaggi brevi (SMS)
• Torretta segnalazione
• Sistema di monitoraggio remoto
• Sistema di misura automatica
• Super Finish Circuit

Specifiche

• Modello: NP400L CE (Tipo sommerso)
• Dimensione max pezzo: 750 x 550 x 215 mm
• Diametro filo: 0,15 - 0,3 mm
• Peso max pezzo: 500 kg
• Assi controllati: asse XY motore lineare; assi U, V, Z servo AC
• Corsa tavola (X Y): 400 x 300 mm
• Angolo massimo di conicità: ±22° / 80 mm con guida diamante larga e ugello
• Corsa U & V: 80 x 80 mm
• Dimensioni macchina: 2260 x 2525 x 2100 mm
• Corsa Z: 220 mm
• Peso macchina: 3050 kg
• Capacità serbatoio dielettrico: 650 L
• Deionizzatore: auto
• Filtro carta: 2 pz
• Unità chiller: auto
