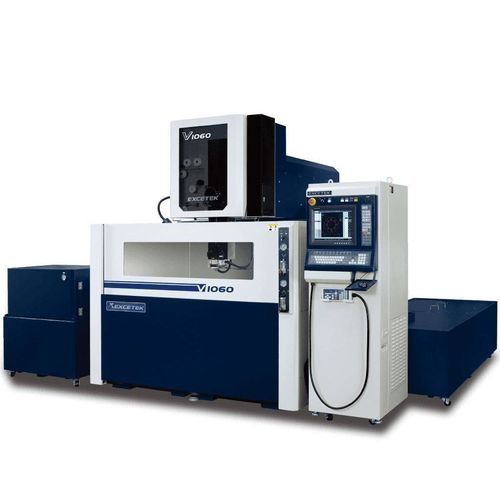

Macchina per elettroerosione wire EDM V1060

di alta precisionedi precisioneCNC

Breve descrizione
Assi X/Y: 1000 x 600 mm
Assi U/V: 160 x 160 mm (260 x 260 mm)
Asse Z: 350 / 500 mm

Specifiche (panoramica)
V1060 - Z350 / Z500
Dimensione massima pezzo: 1500 x 1000 x 345 mm (495 mm)
Diametro filo: 0,2 - 0,33 mm
Peso massimo pezzo: 3000 kg
Numero di assi controllati: 5 assi servomotore AC
Corsa tavola X Y: 1000 x 600 mm
Angolo di conicità massimo: ±30°/100 mm con guida diamantata larga e ugello
Corsa assi U & V: 160 x 160 mm (260 x 260 mm)
Dimensioni macchina: 3460 x 3260 x 2310 mm (Z350); 4210 x 3260 x 2390 mm (Z500)
Corsa asse Z: 350 / 500 mm
Peso macchina: V1060 - Z350 / Z500 : 7300 / 7650 kg
Capacità serbatoio: V1060 - Z350 / Z500 : 1800 / 2500 L
Corsa Z opzionale: 500 mm (altezza immersa 500 mm)

Struttura meccanica

• Progetto trave rigida U, V
• Tavola in acciaio inox con durezza HRC 50°
• Getti della macchina progettati in base ad analisi FEA per aumentare la rigidità
• Base macchina con design extra largo
• Braccio inferiore raffreddato ad acqua per prevenire l'espansione termica e migliorare la precisione; posizioni delle costole ottimizzate da FEA per l'equilibrio termico

Precisione e movimento

• Distanza estesa tra guide lineari per precisione
• Trattamento criogenico della vite a sfere classe C1
• Vite a sfere supportata su entrambi i lati e azionata da servomotore AC ad alta risoluzione, consentendo precisione in passi micro fino a 1 µm
• Calibrazione laser e compensazione errore di passo
• Scala lineare in circuito chiuso disponibile come opzione
• Robusta struttura in ghisa come base della precisione

Modalità di lavorazione intelligente & Elettronica

• Calcolo ad alta frequenza e controllo degli impulsi
• Sistema embedded riduce il carico di controllo
• Reti RS-485 per comunicazione di gruppi modulo
• Funzioni CRC per verificare l'integrità dei dati ricevuti
• Chip ASIC utilizzato per aumentare la stabilità dei circuiti
• Funzioni watchdog per autoprotezione
• Feedback di scintilla in tempo reale (RTS) per erosione stabile e tempi di risposta brevi per regolare scariche inefficaci
• Sistema generatore AC Electrolysis Free (EF) per migliorare le prestazioni di taglio
• Soluzione cortocircuito: circuito di scarica speciale per eliminare condizioni di cortocircuito durante l'infilaggio/disallineamento e migliorare l'efficienza di lavorazione

Infilaggio automatico del filo (AWT)

• Infilaggio al punto di rottura con funzione di ricottura per migliorare la rettilineità del filo; infilaggio al punto di rottura durante la lavorazione con affidabilità praticamente del 100% senza tornare al foro iniziale
• Infilaggio sommerso: l'infilaggio può essere eseguito durante la lavorazione sommersa senza svuotare il serbatoio
• Lavorazione multi-foro: in caso di mancato re-infilaggio il sistema salta il foro, registra la sua posizione e lo richiama più tardi per completare il taglio
• Capacità AWT Monitor e AWT Result Monitor
• Infilaggio con getto d'acqua per pezzi alti; la funzione getto d'acqua permette l'infilaggio fino a 500 mm di spessore

Controllo / Interfaccia

• Dispositivo CNC: PC industriale
• CPU: Pentium 64-bit ad alta velocità
• Interfaccia operativa: schermo LCD touch 15", tastiera, mouse
• Interfacce di input: LAN, unità USB, floppy, RS-232
• Capacità memoria: scheda CF 512 MB
• Unità comando min.: 0,0001 mm
• Dimensione programmabile max.: ±9999,9999 mm
• Unità: Metric / Inch commutabile
• Sistema progettato modularmente con LED sui moduli I/O per manutenzione e indicazione stato
• Funzioni Watch Dog e controllo remoto (accessorio standard)

Finitura superficiale
Super Finish Circuit (opzione): tecnologia di finitura superficiale ad alta frequenza per generare rugosità inferiore a Ra 0,2 µm ottenibile in un unico taglio con 4 passaggi. Adatta a materiali come SKD-11 fino agli spessori specificati.

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pcs
• Guida diamantata x 2 pcs
• Piastra di energizzazione x 2 pcs
• Filo ottone x 1 bobina
• Attrezzo di serraggio x 1 set
• Gabarit di allineamento verticale x 1 set

Opzioni

• Scala lineare assi XY
• Asse W
• Trave di serraggio
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppia porta
• AVR 15KVA
• Trasformatore 15KVA
• Servizio di messaggi brevi (SMS)
• Torre di segnalazione
• Sistema di monitoraggio remoto
• Super Finish Circuit

Caratteristiche aggiuntive rilevanti

• Infilaggio con ricottura per migliorare la rettilineità del filo
• RTS (Real Time Sparking) a risposta rapida per migliorare l'efficienza di taglio
• Database di tecnologie di taglio e assistente icone per l'utente sui parametri e la manutenzione

Specifiche tecniche

• Modello: V1060 (Z350 / Z500)
• Corsa tavola (X x Y): 1000 x 600 mm
• Corsa U & V: 160 x 160 mm (opzione 260 x 260 mm)
• Corsa asse Z: 350 mm o 500 mm (opzione)
• Dimensione max pezzo: 1500 x 1000 x 345 mm (495 mm)
• Diametro filo: 0,2 - 0,33 mm
• Peso max pezzo: 3000 kg
• Assi controllati: 5 assi servomotore AC
• Dimensioni macchina: 3460 x 3260 x 2310 mm (Z350) / 4210 x 3260 x 2390 mm (Z500)
• Peso macchina: 7300 kg (Z350) / 7650 kg (Z500)
• Capacità serbatoio: 1800 L (Z350) / 2500 L (Z500)
• Angolo massimo di conicità: ±30°/100 mm con guida diamantata larga e ugello
• Accessori standard e opzionali come elencato sopra
