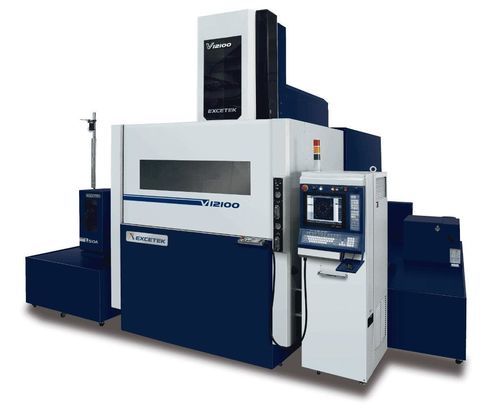

Macchina per elettroerosione a filo V12100

wire EDMdi alta precisionedi precisione

Breve descrizione
Assi X/Y: 1200 x 1000 mm
Assi U/V: 260 x 260 mm
Asse Z: 1000 mm

Panoramica
Il V12100 è una elettroerosione a filo (EDM) della serie V progettata per pezzi di grandi dimensioni e lavorazioni pesanti. Presenta una struttura a traliccio U/V rigida, piano in acciaio inossidabile (HRC 50°), fusione ottimizzata con FEM e una base extra larga. Un braccio inferiore raffreddato ad acqua riduce l'espansione termica migliorando la stabilità dimensionale.

Struttura meccanica / Caratteristiche della macchina

• Progettazione traliccio rigido U/V per stabilità strutturale
• Piano in acciaio inox con durezza HRC 50°
• Fusione macchina progettata con analisi FEM per aumentare la rigidità
• Base macchina extra larga per smorzamento delle vibrazioni
• Braccio inferiore raffreddato ad acqua per limitare la deformazione termica

Precisione
Maggiore distanza tra guide lineari, vite a ricircolo di sfere classe C1 trattata criogenicamente e servomotori AC ad alta risoluzione supportati su entrambi i lati garantiscono posizionamento in micro-passi fino a 1 µm. Scala lineare closed-loop e calibrazione laser opzionali per compensazione degli errori di passo.

Modalità di lavorazione intelligente

• Calcolo ad alta frequenza e controllo degli impulsi con sistema embedded per ridurre il carico di controllo
• Rete RS-485 per comunicazione moduli
• Funzioni CRC per verifica dati
• Chip ASIC per prestazioni circuitali stabili
• Funzioni Watchdog per autoprotezione
• Feedback di scintilla in tempo reale per erosione costante

Infilaggio automatico del filo (AWT)

• Infilaggio al punto di rottura con ricottura per migliorare la rettilineità del filo
• Supporto per infilaggio sommerso senza svuotare/riempire il serbatoio
• Funzione multi-foro: salta e registra automaticamente fori non riusciti per ripresa successiva
• AWT Monitor e AWT Result Monitor per lo stato di infilaggio
• Infilaggio assistito da getto d'acqua per pezzi alti (fino a 500 mm di spessore)

Controllo / Interfaccia grafica
PC industriale CNC con touchscreen 15", tastiera e mouse. Interfacce: LAN, USB, RS-232. Memoria: scheda CF 512 MB. Unità di comando minima: 0,0001 mm. Gamma programmabile: ±9999.9999 mm. Unità commutabili Metriche/Polli. Funzioni: watchdog durante la lavorazione, ottimizzazione NC, database di taglio, icone e assistenza parametri/manutenzione, controllo remoto (accessorio standard).

Finitura superficiale
Il circuito opzionale Super Finish (alta frequenza) può ottenere Ra < 0,2 µm in un unico taglio con 4 passate di rifinitura (dimostrato su SKD-11, spessore 30 mm).

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pz
• Guida diamantata x 2 pz
• Piastrine energizzanti x 2 pz
• Filo ottone x 1 bobina
• Attrezzo di serraggio x 1 set
• Gabbia di allineamento verticale x 1 set

Opzioni

• Scala lineare asse XY
• Asse W
• Trave di bloccaggio
• Jumbo Feeder L-50A
• Funzionalità AWT aggiuntive
• Doppia porta
• AVR 15KVA
• Trasformatore 15KVA
• Servizio di messaggi brevi (SMS)
• Torre segnale
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Modello: V12100
• Dimensione max pezzo: 1650 x 1400 x 1000 mm
• Peso max pezzo: 5500 kg
• Corsa X/Y: 1200 x 1000 mm
• Corsa U/V: 260 x 260 mm
• Corsa Z: 1000 mm
• Diametro filo: 0,2 ~ 0,33 mm
• Assi controllati: servomotore AC 5 assi
• Angolo massimo di smusso: ±30° / 100 mm con guida diamantata larga e ugello
• Dimensioni macchina: 5010 x 4285 x 3890 mm
• Peso macchina: 12950 kg
• Capacità serbatoio acqua: 4700 L
