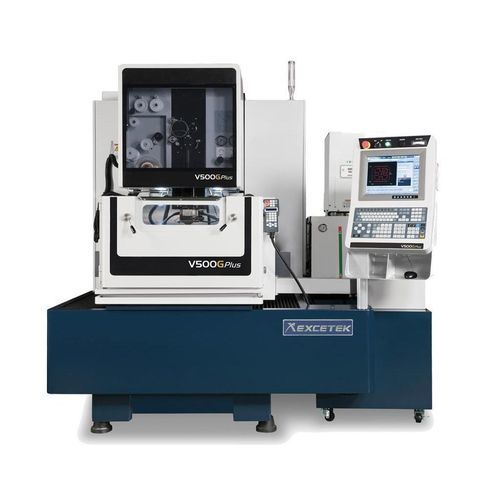

Macchina per elettroerosione a filo V500G Pluswire EDMdi precisioneCNC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a filo, wire EDM
- Altre caratteristiche
- CNC, di precisione
- Corsa X
500 mm
(19,69 in)- Corsa Y
300 mm
(11,81 in)- Corsa Z
260 mm
(10,24 in)
Descrizione
Breve descrizione
Caratteristiche
Caratteristiche della macchina
Automatic Wire Threading (AWT) e funzioni di infilatura
Tecnologia di taglio (esempi)
Accessori (standard & opzioni)
Specifiche tecniche
- Elettroerosione a filo per lavorazioni di precisione su materiali conduttivi. Corse X/Y 500 x 300 mm, U/V 120 x 120 mm, Z 260 mm (altezza sommersa 220 mm). Controllo a 5 assi con avvolgimento filo automatico.
Caratteristiche
- Più tecnologie di taglio e interfaccia utente con monitoraggio remoto.
- Automatic Wire Threading (AWT) per funzionamento affidabile ad alta velocità senza presenza operatore, incluso avvolgimento in scanalature e sott'acqua.
- Funzioni per migliorare la lavorazione: modulo DPM, stabilizzatore di scarica, strategia di controllo degli angoli, lavorazione manuale dei raggi, riduzione dei segni del filo e circuito di finitura micrometrica.
- Gestione energetica e compensazione del consumo filo per ridurre i costi operativi e semplificare la manutenzione.
Caratteristiche della macchina
- Struttura a trave U/V rigida.
- Tavola in acciaio inox, durezza HRC 50°.
- Componenti fusi progettati con FEA per aumentare la rigidità.
- Base macchina extra larga per stabilità.
- Braccio inferiore raffreddato ad acqua per limitare l'espansione termica e migliorare la precisione.
- Struttura in ghisa robusta come base di precisione.
Automatic Wire Threading (AWT) e funzioni di infilatura
- Lavorazione continua giorno/notte senza operatore con infilatura automatica affidabile al punto di rottura.
- Ricottura durante l'infilatura per migliorare la rettilineità del filo; infilatura affidabile al punto di rottura senza ritorno al foro iniziale.
- Infilatura sommersa: eseguire l'infilatura durante la lavorazione sommersa senza svuotare la vasca.
- Lavorazione multi-foro: se il rientro del filo fallisce, il sistema salta e registra il foro per completarlo successivamente.
- Assistenza a getto d'acqua per infilatura di pezzi alti o in condizioni sommerse.
- Esempi: spessore 100 mm — ricottura & taglio: 10 s; infilatura: 10 s. Spessore 800 mm — infilatura sotto acqua al punto di rottura.
Tecnologia di taglio (esempi)
- Tipo A: Senza controllo 0 | Con controllo 0
- Tipo B: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm
- Tipo C: Senza controllo 0 | Con controllo 0
- Tipo D: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm
Accessori (standard & opzioni)
- Standard: Resina a scambio ionico 10 L; Filtro carta x2; Guida diamantata x2; Ugelli di soffiaggio superiore/inferiore x2 set; Piastre di eccitazione x2; Filo in ottone x1 bobina; Utensile di serraggio; Dima di allineamento verticale.
- Opzioni: Scala lineare XY; Asse W; Trave di serraggio; Jumbo Feeder L-50A; AWT; Doppia porta; AVR 15 kVA; Porta scorrevole motorizzata (solo V650G & V850G); Trasformatore 15 kVA; Torre segnalazione; SMS; Sistema di monitoraggio remoto; Circuito super finitura.
Specifiche tecniche
- Modello: V500G Plus
- Brand: Excetek
- Dimensione massima pezzo: 850 x 600 x 255 mm
- Peso massimo pezzo: 600 kg
- Corsa X/Y: 500 x 300 mm
- Corsa U/V: 120 x 120 mm
- Corsa Z: 260 mm (altezza sommersa 220 mm)
- Diametro filo: 0,15 - 0,3 mm
- Assi controllati: Servo AC 5 assi
- Angolo massimo di conicità: ±26° / 100 mm con guida diamantata larga e ugello
- Dimensioni macchina: 2215 x 2480 x 2205 mm
- Peso macchina: 3500 kg
- Capacità serbatoio: 750 L
