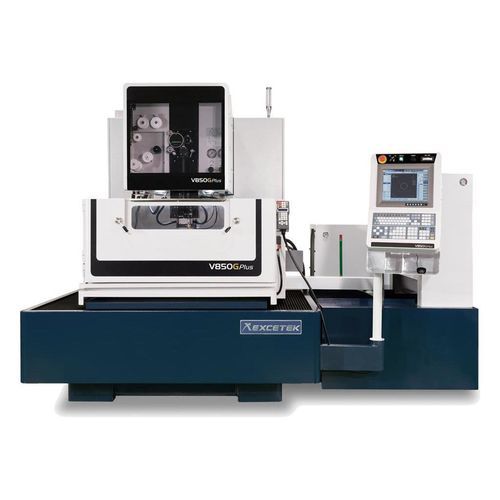

Macchina per elettroerosione a filo V850G Plus

wire EDMCNC

Breve descrizione
Macchina EDM a filo per taglio di precisione con assi X/Y 800 x 500 mm, U/V 160 x 160 mm, Z 350 mm (altezza sommersa 310 mm).

Panoramica

• Serie G Plus progettata per operazioni di taglio con filo automatizzate e funzionamento con intervento limitato.

Caratteristiche

• Smart & Easy: molteplici tecnologie di taglio, interfaccia intuitiva, accesso remoto e funzioni operative pratiche.
• AWT affidabile ad alta velocità: infila filo automatico per scanalature e infilo sommerso, riducendo l'intervento operatore nella produzione multi-modello.
• Miglioramento delle prestazioni di lavorazione: modulo DPM, stabilizzatore di scarica, strategie migliorate per il controllo degli angoli, lavorazione manuale dei raggi e nuovo circuito di finitura micron per ridurre i segni del filo.
• Risparmio energetico e basso costo operativo: gestione intelligente dell'energia, compensazione del consumo del filo e manutenzione semplificata.

Struttura meccanica

• Progetto a traliccio rigido U/V.
• Tavola di lavoro in acciaio inossidabile temprata HRC 50°.
• Getto della macchina ottimizzato con analisi FEA per aumentare la rigidità.
• Base macchina extra larga.
• Braccio inferiore raffreddato ad acqua per limitare l'espansione termica e migliorare la precisione.
• Robusta struttura in ghisa come fondamento di precisione.

Modalità di lavorazione intelligente

• Pannello HMI grafico con operatività ergonomica.
• Funzioni di posizionamento del pezzo.
• Informazioni di manutenzione e diagnostica.
• Ricerca dati tecnologici e funzioni di assistenza operativa.

Infila filo automatico

• Funzionamento continuo non presidiato giorno/notte con infilo automatico ai punti di rottura ideali.
• Funzione di ricottura che migliora la rettilineità del filo durante l'infilarlo; supporta l'infilarlo al punto di rottura senza tornare al foro iniziale.
• Infilarlo sommerso: possibile durante la lavorazione sommersa senza svuotare il serbatoio.
• Lavorazione multi-foro: in caso di fallimento del reinfilo, il sistema salta il foro e registra la posizione per richiamo successivo.
• Infilarlo assistito da getto d'acqua per pezzi alti o lavorazione sommersa.
• Esempi di ciclo: ricottura e taglio ~10 s; infilarlo ~10 s (spessore pezzo 100 mm). Infilarlo sotto acqua al punto di rottura supportato per grandi spessori (es.: 800 mm).

Tecnologia di taglio

• Tipo A: Senza controllo 0 | Con controllo 0
• Tipo B: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm
• Tipo C: Senza controllo 0 | Con controllo 0
• Tipo D: Senza controllo 0 ~ -2 µm | Con controllo -8 ~ -10 µm

Sistema di monitoraggio remoto

• Monitoraggio remoto per osservare lo stato macchina e supervisionare i processi di lavorazione.

Caratteristiche macchina (livello elevato)

• Controllo taper massimo ±30°/100 mm con guida diamantata larga e ugello.
• Miglioramenti di stabilità e rigidità per precisione e affidabilità a lungo termine.

Accessori
Accessori standard

• Resina a scambio ionico x 10 L
• Filtro carta x 2 pz
• Guida diamantata x 2 pz
• Ugello di lavaggio superiore e inferiore x 2 set
• Piastrine di energizzazione x 2 pz
• Filo di ottone x 1 bobina
• Attrezzo di serraggio x 1 set
• Maschera di allineamento verticale x 1 set

Opzioni

• Scala lineare assi XY
• Asse W
• Trave di bloccaggio
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppia porta
• AVR 15KVA
• Porta scorrevole motorizzata (Only V650G & V850G)
• Trasformatore 15KVA
• Torre di segnalazione
• Servizio SMS
• Sistema di monitoraggio remoto
• Super Finish Circuit

Specifiche tecniche

• Nome commerciale: V850G Plus
• Dimensione max pezzo: 1100 x 850 x 345 mm
• Peso max pezzo: 1100 kg
• Corsa assi X/Y: 800 x 500 mm
• Corsa assi U/V: 160 x 160 mm
• Corsa asse Z: 350 mm (altezza sommersa 310 mm)
• Diametro filo: 0,15 - 0,3 mm
• Numero assi controllati: servomotore AC 5 assi
• Angolo taper massimo: ±30° / 100 mm con guida diamantata larga e ugello
• Dimensioni macchina: 2840 x 2900 x 2290 mm
• Peso macchina: 5000 kg
• Capacità serbatoio acqua: 1050 L
