Bruciatore radiante

a gas naturalea combustione direttaper forno

Descrizione generale
I sistemi di combustione oxy‑fuel (ossigeno‑gas) sono una soluzione consolidata per i forni di fusione del vetro. Glass Service ha sviluppato e fornito sistemi completi di combustione oxy‑fuel a diversi produttori di vetro, consentendo di raggiungere temperature di processo più elevate e migliorare il funzionamento del forno.

Vantaggi / Benefici

• Riduzione del consumo energetico
• Minore ingombro rispetto ai sistemi rigenerativi
• Riduzione dell'inquinamento
• Riduzione degli NOx
• Aumento della produzione di vetro
• Meno ricambi necessari per il forno
• Riduzione delle rimesse provenienti dalle materie prime
• Capacità di raggiungere le alte temperature richieste per vetri speciali (borosilicati, fibre vetrose, ecc.)
• Investimento iniziale inferiore rispetto ai forni rigenerativi o recuperativi (non sono necessari rigeneratori o recuperatori metallici)
• Minore investimento in materiali refrattari e costi di installazione inferiori
• Combustione continua (rispetto al forno rigenerativo)
• Controllo preciso del profilo di temperatura longitudinale del forno

Fonti di ossigeno

• Serbatoio criogenico di liquido
• Produttori VPSA
• Produttori VSA

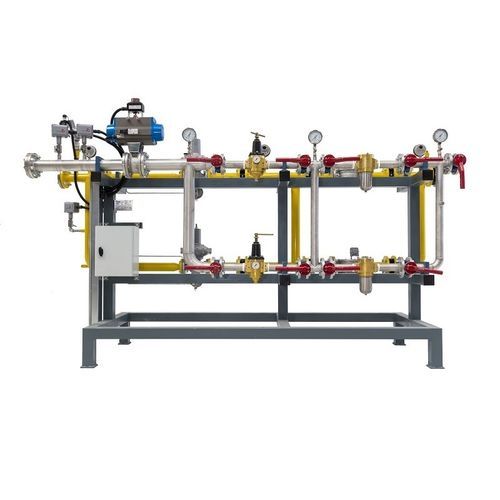

Sistema di combustione - componenti principali

• Riduttore di pressione gas e dispositivi di sicurezza (valvole di blocco di sicurezza, interruttore di pressione, ecc.)
• Riduttore di pressione ossigeno e dispositivi di sicurezza (valvole di blocco di sicurezza, interruttore di pressione, ecc.)
• Controllo portata gas e ossigeno per ogni bruciatore
• Raffreddamento dei bruciatori ad aria compressa
• Bruciatori
• Sistema di controllo

Controllo del flusso e precisione
Il controllo dei flussi di gas e ossigeno deve essere molto preciso. Glass Service ha sviluppato un sistema di controllo del flusso ad alta precisione basato su strumenti Vortex per regolare i flussi di ossigeno e gas. Il sistema compensa le variazioni di temperatura e pressione e regola i flussi su ogni bruciatore per mantenere le condizioni richieste.

Bruciatori — descrizione e caratteristiche

• Progettati per funzionamento ad alta temperatura
• Bruciatori a basso momentum di fiamma
• Elevata radiazione di fiamma concentrata nello spettro visibile per migliorare il trasferimento radiativo al bagno di fusione
• Regolazione esterna continua della lunghezza della fiamma
• Rimozione agevole dei bruciatori per manutenzione
• Raffreddamento ad aria compressa per lo spegnimento del bruciatore
• Collegamenti rapidi cam‑lock per rimozione
• I progetti mirano a evitare picchi di temperatura localizzati sulla volta del forno (riducendo il rischio di 'rat holes')

Dati dei bruciatori

• Potenza: Da 200 a 600 kW
• Pressione massima ingresso (gas naturale): 100 mbar
• Pressione massima ingresso (ossigeno): 100 mbar
• Regolazione lunghezza fiamma: Da 0,5 a 2 m
• Rapporto gas naturale / ossigeno: Da 2 a 3

Specifiche tecniche

• Applicabile a vetro sodico‑calcico e vetri speciali (borosilicati, fibre): consente di raggiungere facilmente alte temperature
• Componenti del sistema: regolatori gas e ossigeno, valvole di sicurezza, interruttori di pressione, controllo per bruciatore, raffreddamento dei bruciatori, sistema di controllo
• Controllo del flusso ad alta precisione con strumenti Vortex e compensazione per temperatura e pressione
• Caratteristiche dei bruciatori: basso momentum di fiamma, elevata radiazione nello spettro visibile, regolazione continua della lunghezza della fiamma, manutenzione e rimozione agevoli, raffreddamento ad aria compressa per la sicurezza
• Range di potenza dei bruciatori: 200–600 kW
• Pressione massima ingresso per gas naturale e ossigeno: 100 mbar
• Range di regolazione lunghezza fiamma: 0,5–2 m
• Rapporto tipico gas naturale/ossigeno: 2–3
