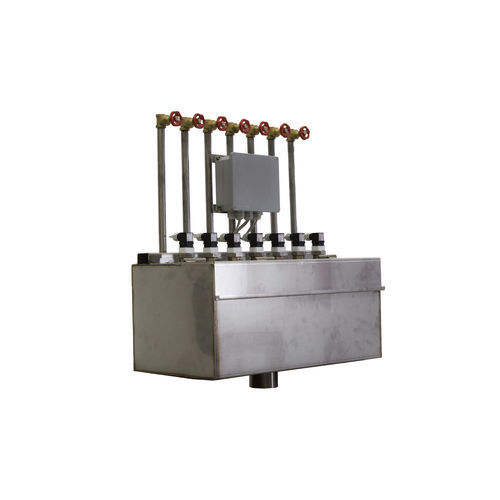

Iniettore di gas BUB H 1 AA

Descrizione generale
Il BUB H 1 AA è un iniettore per bubbling raffreddato ad acqua progettato per immettere gas controllato (aria o ossigeno) attraverso ugelli nel vetro fuso, rafforzando le correnti verticali nel punto caldo del forno per migliorare l'omogeneità del bagno e della temperatura e agevolare il controllo della copertura del batch. Integra una giacca d'acqua intorno all'iniettore per il raffreddamento localizzato, prolungando la vita del componente e consentendo la sostituzione a caldo se necessario.

Vantaggi

• Migliora l'omogeneità del vetro rafforzando le correnti ascendenti
• Aumenta l'uniformità della temperatura nel bagno
• Aiuta a fissare e stabilizzare il punto caldo
• Favorisce il controllo della copertura del batch e delle condizioni di fusione

Progettazione e funzionamento
Una singola o doppia fila di iniettori viene installata nella zona calda lungo tutta la larghezza del forno per rafforzare la convezione verticale. Diametro degli ugelli, numero di tubi e disposizione sono determinati in base al progetto del forno, alla composizione del vetro e alla temperatura di fondo prevista. Pressione e portata del gas regolano dimensione e frequenza delle bolle; una viscosità del vetro inferiore (temperatura più alta) riduce la dimensione delle bolle e aumenta la frequenza. Se si utilizza aria compressa dalla rete, installare filtri per rimuovere completamente l'olio ed evitare l'intasamento degli ugelli. Per alcune formulazioni vetrose può essere impiegato ossigeno per favorire la dissoluzione chimica nel bagno.

Intervalli di lavoro tipici e note
La pressione di esercizio raccomandata dopo lo skid è 0,5–2 bar. I flussi indicati per singolo bubbler sono tipicamente 80–200 N litri/h; l'intervallo di sistema documentato è 60–360 N litri/h a seconda della configurazione. In fase di installazione l'aria è normalmente applicata nominalmente a 0,5 bar per evitare l'ingresso di particelle di vetro; dopo il riscaldamento regolare la pressione osservando dimensione e frequenza delle bolle in superficie.

Nuovo iniettore per bubbling raffreddato ad acqua - caratteristiche

• Riduzione dell'usura del fondo refrattario grazie al raffreddamento localizzato nell'area degli ugelli
• I bubblers possono essere sostituiti a caldo durante il funzionamento del forno
• Gli ugelli possono essere sbloccati con aria compressa o con utensili speciali
• Compatibile con aria compressa o ossigeno come gas di bubbling

Caratteristiche dei bubblers

• Ugelli in acciaio inox speciale e Inconel
• Raffreddamento con giacca d'acqua attorno all'iniettore
• Progettati per lunga durata
• Possono essere spenti e riattivati durante l'esercizio

Composizione del sistema
Il sistema è fornito con uno skid di controllo completo di filtri, regolatori di pressione e serbatoio di riserva che fornisce circa 30 minuti di copertura in caso di mancanza temporanea di aria compressa.

Assemblaggio dell'iniettore

• Staffa di supporto
• Supporto isolato
• Schermo isolante
• Raccordo diritto per ingresso aria e acqua
• Tubo bubbler

Quadro di installazione e controllo del bubbling
Il quadro di controllo è fornito cablato e collaudato, con gli strumenti e i comandi necessari. Caratteristiche principali:

• Sezione di riduzione e filtraggio del gas di bubbling completamente ridondante
• Valvola di regolazione del flusso, manometro e flussometro per ogni iniettore
• Strumentazione principale sul pannello frontale
• Bypass ad alta pressione per lo sbloccaggio degli ugelli

Vengono forniti utensili meccanici per lo sbloccaggio. Il ritorno dell'acqua di raffreddamento avviene tramite collettore in acciaio inox con un rivelatore di flusso per ogni bubbler.

Dati modello
Model: BUB H 1 AA
Temperatura ingresso acqua di raffreddamento (°C): 20 a 35
Temperatura uscita acqua di raffreddamento (°C): 45
Durezza massima dell'acqua (°f): 4
Contenuto massimo di calcio (ppm): 40
Intervallo pressione ingresso acqua (bar): 2 a 4
Intervallo pressione ingresso aria/ossigeno (bar): 4 a 8
Pressione aria/ossigeno ridotta dopo skid (bar): 0,5 a 2
Intervallo di portata aria/ossigeno (N litri/h): 60 a 360
Gas di bubbling: Aria / Ossigeno

Specifiche tecniche

• Model: BUB H 1 AA
• Pressione di lavoro aria/ossigeno dopo skid: 0,5 a 2 bar
• Pressione ingresso aria/ossigeno (prima dello skid): 4 a 8 bar
• Intervallo di portata documentato: 60 a 360 N litri/h (intervallo sistema)
• Portata tipica per bubbler: 80 a 200 N litri/h
• Pressione ingresso acqua di raffreddamento: 2 a 4 bar
• Temperatura ingresso acqua: 20 a 35 °C
• Temperatura massima uscita acqua: 45 °C
• Durezza max acqua: 4 °f
• Calcio max: 40 ppm
• Gas di bubbling: aria o ossigeno selezionabile
• Lo skid di controllo include filtri, regolatori di pressione e serbatoio di riserva di 30 minuti
• Ugelli: acciaio inox speciale e Inconel; iniettori raffreddati a giacca d'acqua
