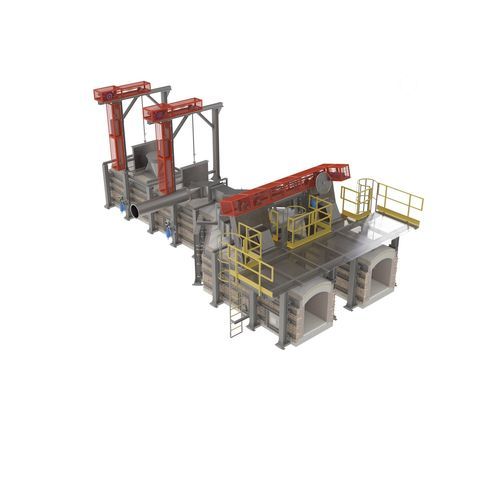

Valvola deviatrice controllo della valvola

con attuatore elettricocon azionamento manuale

Descrizione generale
Glass Service produce una valvola di inversione affidabile per forni per vetro end-port. L'unità è dotata di una struttura di supporto in acciaio e di una saracinesca scorrevole in ghisa di elevato spessore, progettata per il controllo dei fumi e del flusso d'aria di combustione ad alta temperatura. Viene fornita completa di struttura di supporto per installazione diretta sul camino.

Caratteristiche principali

• Struttura di supporto in acciaio ad alta resistenza
• Guida speciale in acciaio ad alta resistenza per la saracinesca
• Saracinesca scorrevole in ghisa di elevato spessore
• Saracinesca verticale mossa da catena metallica doppia
• Movimento della saracinesca azionato da servomotore elettrico e mano a vite per uso di emergenza
• Frizione pneumatica tra manovella e motore
• Serbatoio d'aria compressa per procedura di emergenza in caso di guasto dell'alimentazione d'aria
• Due saracinesche laterali indipendenti per bloccare o consentire il passaggio di aria di combustione o fumi
• Sportelli di ispezione per facile manutenzione e accesso al sistema di tensionamento
• Quattro sensori induttivi di posizione resistenti alle alte temperature (2 per fine corsa)
• Due microinterruttori elettromeccanici di fine corsa di emergenza
• Meccanismo a catena protetto da coperchio a cerniera di facile apertura

Funzionalità
Con la saracinesca aperta, i fumi vengono convogliati direttamente verso il camino. Con la saracinesca chiusa, l'aria di combustione fornita dal ventilatore viene inviata al rigeneratore.

Sportelli di ispezione
Gli sportelli di ispezione consentono l'accesso diretto al sistema di regolazione della tensione della saracinesca. La regolazione viene normalmente effettuata in fase di messa in servizio e può essere regolata successivamente dall'operatore tramite gli sportelli.

Serbatoio d'aria compressa per frizione di emergenza
In caso di guasto del compressore di sito, il serbatoio d'aria compressa integrato fornisce l'aria pressurizzata necessaria per inserire la frizione pneumatica e permettere la manovra manuale tramite la manovella. Una valvola di non ritorno evita la perdita di pressione nel serbatoio quando la linea principale viene interrotta.

Dimensioni e caratteristiche principali
La valvola è fornita con struttura di supporto dimensionata per l'installazione sul camino. I dati del motore e di funzionamento sono forniti nelle specifiche tecniche di seguito.

Specifiche tecniche

• Motore elettrico: 380 Vac, 3ph, 1,5 kW
• Alimentazione d'aria compressa di emergenza: 4 bar (pulita e asciutta)
• Temperatura massima di esercizio: 600 °C
• Tempo di inversione: 12 s (motore a 50 Hz)
• Materiale della saracinesca: saracinesca scorrevole in ghisa di elevato spessore
• Guide della saracinesca: guida in acciaio speciale ad alta resistenza
• Azionamento della saracinesca: saracinesca verticale mossa da catena metallica doppia
• Trasmissione: servomotore elettrico con frizione pneumatica verso la manovella per operazione manuale di emergenza
• Sicurezza e controllo: 4 sensori induttivi di posizione resistenti alle alte temperature (2 per fine corsa) e 2 microinterruttori elettromeccanici di fine corsa di emergenza
• Accesso manutenzione: sportelli di ispezione per regolazione della tensione e manutenzione
• Protezione: meccanismo a catena coperto da coperchio a cerniera
• Ulteriori: fornita con struttura di supporto per installazione su camino; serbatoio d'aria compressa con valvola di controllo per funzionamento d'emergenza della frizione
