Esploditore GADP

Descrizione generale
Sistema di combustione per forehearth e distributori progettato per garantire una produzione di qualità costante nell'industria del vetro. Il sistema è basato sulla tecnologia premix gas/aria e può essere alimentato a gas naturale o GPL. Sviluppato su oltre 22 anni di esperienza, è indicato per vetri speciali e colorati dove condizioni redox stabili nella sovrastruttura del forehearth sono essenziali per la qualità.

Caratteristiche principali

• Sistema di combustione premix gas/aria per forehearth e distributori
• Compatibile con gas naturale o GPL
• Progettato per mantenere un rapporto gas/aria stabile e condizioni redox per vetro speciale e colorato
• Skid di combustione compatti e preassemblati, pronti per l'installazione

Sistema di combustione GADP
Il sistema GADP si basa su un rapporto costante tra la pressione differenziale (DP) sulla piastra di orifizio aria e la valvola di regolazione del gas. Non è influenzato da fluttuazioni di pressione del bruciatore o da ugelli parzialmente ostruiti. L'intervallo di pressione collettore per GADP è 6–50 mbar. I bruciatori sono forniti per applicazioni a bassa e alta pressione.

GADP - Benefici principali

• Rapporto di combustione corretto su tutta la gamma di portata (3–50 mbar)
• Caratteristica di controllo valvola lineare per risposta prevedibile
• Rapporto stabile durante fluttuazioni di pressione del bruciatore
• Mantiene il rapporto dopo sostituzione o pulizia dell'ugello
• Regolazione manuale semplice e precisa del rapporto gas/aria per zona
• Ampia gamma di portate e dimensioni (DN25 a DN100)

Miscelatore standard - Zero Governor (ZGT)
Il miscelatore venturi standard con zero governor è una soluzione comune per diversi tipi di vetro (posateria, contenitori, vetro speciale). Il ZGT è stato migliorato per aumentare le prestazioni e la stabilità del rapporto gas/aria nel tempo. Il prelievo di pressione del zero governor è posizionato a monte del venturi per estendere la gamma di rapporto e ridurre il rischio di perdite. L'intervallo di pressione ZGT è 3–50 mbar; adatto a sistemi bruciatore a bassa e alta pressione e raccomandato per l'industria dei contenitori.

ZGT - Caratteristiche principali

• Valvola aria lineare
• Impostazione manuale del flusso aria massimo (tenda) per zona
• Alta stabilità del controllo ad anello
• Stabilità del rapporto su tutta la gamma operativa
• Prelievo di pressione a monte del miscelatore
• Controllo del rapporto indipendente per zona
• Raccomandato per l'industria dei contenitori

Sistema di combustione OMN
Il concetto OMN utilizza una piastra di orifizio aria e un zero governor a doppio stadio con prelievo di pressione a monte della camera di flangia della piastra. Il gas è introdotto a valle e regolato da una valvola ago ad alta precisione. Le dimensioni di piastra e valvola ago sono progettate per ogni zona di combustione. Il doppio stadio aumenta la stabilità del rapporto su tutta la gamma e in tempo reale. OMN è consigliato per forehearth ad alte prestazioni nell'industria dei contenitori, inclusi vetri verdi e ambra.

OMN - Benefici principali

• Elevata stabilità del rapporto su tutta la gamma operativa
• Stabilità nel tempo con minimi aggiustamenti
• Prelievo di pressione a monte del miscelatore
• Controllo del rapporto indipendente per zona
• Capacità di operare su un'ampia gamma di rapporti
• Valvola ago di regolazione gas ad alta precisione
• Piastra orifizio e valvola ago su misura per zona per migliorare l'efficienza del combustibile

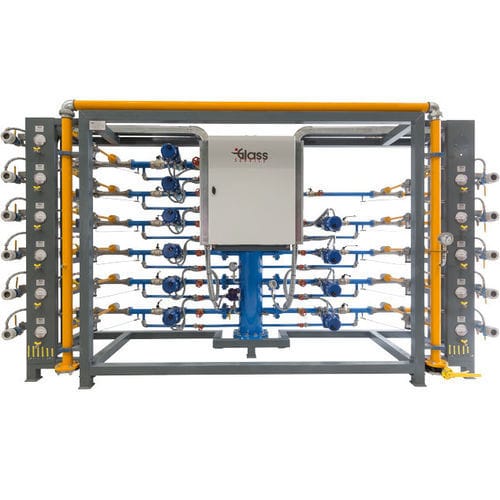

Dettagli di costruzione e caratteristiche degli skid
Gli skid di combustione per forehearth e distributori sono compatti, preassemblati e forniti con attrezzature aggiornate per un funzionamento affidabile. Ogni zona è equipaggiata con la tecnologia richiesta (ZGT, GADP, OMN). Attrezzature tipiche includono:

• Indicatore di pressione per zona
• Trasmettitore di pressione per zona
• Valvola di sfogo esplosione per zona
• Contatore di flusso gas per forehearth o distributore
• Connessione per analisi mix test per zona
• Interruttori di pressione aria e gas
• Cablaggio skid e scatola di giunzione locale

Bruciatori e collettore
I bruciatori sono realizzati in acciaio resistente alle alte temperature e sono sigillati ai refrattari. Ogni collettore è fornito con connessioni flessibili lunghe e valvole di intercettazione manuali per facilitare la manutenzione. Taglie comuni degli ugelli includono:

• 1/4 pollici / 6,3 mm
• 3/8 pollici / 9,5 mm
• 9/32 pollici / 7,1 mm
• 5/16 pollici / 7,9 mm

Note aggiuntive
I sistemi sono progettati per mantenere un controllo stabile del rapporto anche con ugelli sporchi o parzialmente ostruiti. Sono disponibili opzioni come ventilatori aria combustione montati su skid con inverter o azionamento diretto e skid di ridondanza per i regolatori di gas, se richiesto.

Specifiche tecniche

• Tipi di combustione supportati: ZGT (zero governor), GADP, OMN
• Combustibile: Gas naturale o GPL
• Tipo di sistema: Premix gas/aria
• Uso consigliato: Contenitori, stoviglie, vetro speciale colorato (es. verde, ambra)
• Campi di pressione collettore: ZGT / OMN: 3–50 mbar; GADP: 6–50 mbar
• Caratteristiche skid: Skid di combustione preassemblato per zona con indicatori, trasmettitori, scarichi di esplosione, contatori di flusso gas, connessioni di prova, interruttori di pressione e scatola di giunzione locale
• Costruzione bruciatori: Acciaio resistente alle alte temperature; montaggio sigillato al refrattario; connessioni flessibili e valvole di intercettazione manuali per la manutenzione
• Piastra orifizio e valvole ago: Dimensioni su misura per zona di combustione per ottimizzare l'efficienza del combustibile
