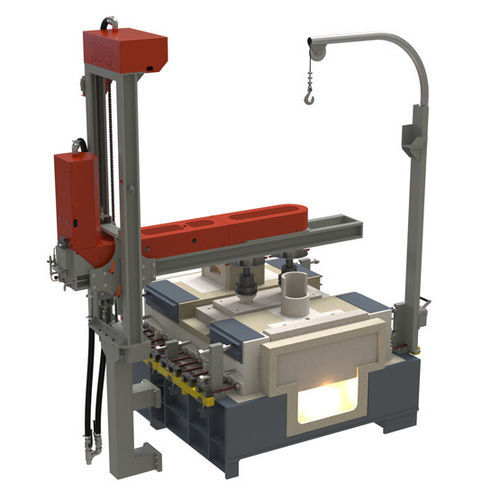

Agitatore a palette

verticaleper liquidiper l'industria del vetro

Descrizione generale
I meccanismi di agitazione Glass Service omogeneizzano il vetro nella camera di affinamento per rimuovere difetti superficiali e garantire un mescolamento uniforme, in particolare nei forni di colorazione. Applicazioni tipiche: rimozione di cat scratches, rimozione di corde e miscelazione del vetro.

Progettazione per condizioni gravose
I componenti esposti ad alte temperature sono realizzati in materiali scelti per migliorare l'affidabilità e ridurre la manutenzione: telai in acciaio, cuscinetti ad alta temperatura e accoppiamenti a sgancio rapido sono standard.

Composizione tipica
Un meccanismo di agitazione comprende generalmente:

• Telaio di supporto in acciaio
• Sistema di sollevamento manuale o motorizzato per rimuovere l'agitatore
• Agitatori (tipo pala o tipo vite)
• Sistema di controllo (armadio centrale o pannello locale)

Sistemi disponibili
Glass Service produce i seguenti sistemi:

• Macchina agitatrice tipo bandiera
• Macchina agitatrice X‑Y (movimenti sugli assi X e Y)

Meccanismo tipo bandiera: caratteristiche

• Solida colonna verticale in acciaio
• Spostamento verticale manuale o motorizzato
• Accoppiamento rapido per viti o pale refrattarie
• Lubrificazione e raffreddamento cuscinetti con aria compressa
• Fino a 5 rotori installabili
• Sostituzione semplice di pale/viti e manutenzione agevolata

Tipo bandiera: componenti e trasmissione
L'unità è composta da:

• Colonna verticale in tubo d'acciaio di grande diametro
• Meccanismo di salita/discesa su colonna tramite cremagliera manuale (opzione motorizzata)
• Gruppo di trasmissione con motore elettrico e riduttore con controllo manuale della velocità
• Trasmissione mediante catena, tenditore e pignone
• Mandrini a vite con cuscinetti in grafite ad alta temperatura
• Sistema di accoppiamento rapido per viti o pale refrattarie
• Sistema aria compressa con filtro e regolatore per raffreddamento/lubrificazione cuscinetti
• Schermo termico
• Quadro comandi con inverter, arresto di emergenza e avvio/arresto

Meccanismo X‑Y: vantaggi e movimenti
Il meccanismo X‑Y riduce l'ingombro e semplifica le operazioni di manutenzione. Il movimento verticale è azionato da motore; il movimento Y avviene su due guide rinforzate. I mandrini lavorano su grandi cuscinetti in grafite. Vantaggi:

• Ingombrio minimo
• Manutenzione lontana dalla zona più calda della camera
• Ripposizionamento preciso dei mandrini

Rotori e trasmissione
Il gruppo di trasmissione dei rotori è posizionato sulla sommità del braccio portamorsetto. I rotori sono azionati da motore e riduttore, con possibilità di selezionare il senso di rotazione per ogni rotore o sincronizzato; inverter opzionale per controllo velocità. Le parti in movimento sono protette da carter in acciaio; il gruppo di trasmissione è raffreddato e lubrificato ad aria compressa. Accoppiamento morsetto‑rotore a sgancio rapido compatibile con qualsiasi tipo di rotore in commercio.

Manutenzione e sostituzione
Pale e viti sono progettate per rimozione e sostituzione rapide con spazio laterale minimo. Sequenze e schemi facilitano le operazioni di manutenzione in sicurezza.

Opzioni
Opzioni disponibili:

• Frizione pneumatica (limita la coppia e protegge i rotori vicini; apertura rilevabile con arresto e allarme)
• Sollevamento verticale motorizzato
• Controllo inverter per rotazione mandrini (AUTO/MAN, velocità incrementale, display e controllo DCS remoto via 4‑20 mA)

Caratteristiche / specifiche tecniche

• Altezza verticale (tipo bandiera): circa 2.275 mm – personalizzabile
• Corsa verticale (tipo bandiera): circa 950 mm – personalizzabile
• Distanza dal centro della camera alla colonna di supporto: personalizzabile
• Numero rotori (tipo bandiera): 1 a 5
• Peso max per agitator (tipo bandiera): 120 kg
• Velocità agitator (vite, tipo bandiera): 4,8 – 26 rpm (regolazione manuale)
• Velocità agitator (pala, tipo bandiera): 1,3 – 12,6 rpm (regolazione manuale)
• Potenza installata (tipo bandiera): 0,75 kW
• Alimentazione (tipo bandiera): 380 V 3 Ph – 50 Hz / 440 V 60 Hz
• Dimensioni generali (X‑Y): in funzione delle dimensioni della camera
• Numero rotori (X‑Y): 1 a 5
• Interasse rotori (X‑Y): su misura
• Peso max per agitator (X‑Y): 60 kg
• Velocità agitator (vite, X‑Y): 4,8 – 26 rpm (regolazione manuale)
• Velocità agitator (pala, X‑Y): 1,3 – 12,6 rpm (regolazione manuale)
• Potenza installata (X‑Y): 0,75 kW
• Potenza installata per il sollevamento del braccio (X‑Y): 0,18 kW
• Alimentazione (X‑Y): soluzioni varie personalizzate
