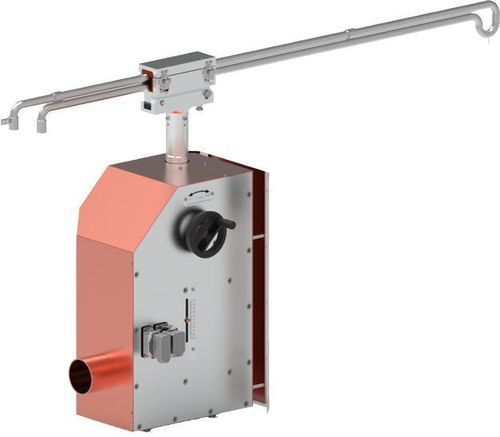

Controllore di livello programmabile Lev 7

con display LCDcon allarme integratocon uscita a relè

Panoramica
Lev 7 è un'unità di controllo del livello del vetro che misura e regola il livello del vetro fuso nei forni mediante un azionamento manovella-bielle e una punta sensore in platino/rodio. Un controllo preciso del livello riduce le fluttuazioni di velocità del caricatore di cariche e il riporto, stabilizza i flussi gas/carburante e i profili di temperatura del forno, riduce i consumi energetici e migliora la qualità del vetro e l'efficienza produttiva.

Vantaggi

• Riduce le fluttuazioni di velocità del caricatore
• Minimizza il riporto
• Stabilizza i flussi di gas e carburante
• Garantisce pattern di temperatura del forno costanti
• Riduce il consumo energetico
• Migliora la qualità del vetro
• Aumenta l'efficienza di produzione

Composizione della macchina

• Unità di controllo livello Lev 7
• Sonda (laterale refrigerata ad acqua o verticale in allumina)
• Scheda di controllo con PLC touch-screen
• Cavi di collegamento (opzionali)
• Ventola di raffreddamento
• Sistema di controllo portata e temperatura acqua di raffreddamento (solo per sonda water-cooled)

Configurazioni sonda supportate

• 1) Installazione a parete laterale – sonda monoperno in acciaio inox raffreddata ad acqua con punta in platino/rodio
• 2) Installazione superiore – sonda verticale in allumina con punta in platino/rodio

Principio di misura e funzionamento
Il livello del vetro viene rilevato quando la punta sensore in platino/rodio tocca la superficie fusa e chiude il circuito di rilevamento. Per evitare l'adesione di particelle di vetro l'unità può generare un impulso elettrico ad alta corrente tramite un trasformatore dedicato. La sonda è mossa da un robusto meccanismo manovella-bielle con due velocità di avvicinamento; la velocità si riduce nella fase finale per una rilevazione accurata. Un encoder ottico ad alta precisione misura direttamente la posizione della manovella e il PLC calcola la corsa verticale. I parametri di contatto (velocità di tocco, frequenza, velocità di ritiro) sono programmabili dal PLC touch-screen.

Reazioni automatiche alla rilevazione

• Ritraimento immediato della sonda ad alta velocità
• Generazione di impulso elettrico per pulire la punta (trasformatore ad alta tensione)

Uscite e integrazione

• Due uscite analogiche programmabili (4–20 mA) proporzionali al livello misurato e al set point
• Uscita digitale ON/OFF per pilotare un caricatore di cariche (Lev 7 può controllare direttamente il caricatore via loop PID o ON/OFF)
• Integrazione dati/visualizzazione con PLC/DCS; Modbus/Ethernet opzionale

Controlli e programmabilità

• Touch-screen LCD per impostazione parametri e panoramica di processo
• Cicli di misura, velocità di avvicinamento e di misura programmabili
• Tempi dell'impulso elettrico programmabili per prevenire l'adesione
• Messaggi di allarme sullo schermo, allarmi livello alto/basso programmabili con uscite relay, segnalatore acustico e spie di stato (ROSSO-VERDE-GIALLO)

Nuove caratteristiche

• Regolazione meccanica della posizione verticale della sonda: corsa max 100 mm, indicatore di posizione risoluzione ±1 mm
• Dispositivo di autorotazione interno su cuscinetti a sfere per la sonda
• Movimento dell'albero verticale su cuscinetti a sfere
• Meccanismo di cambio rapido per rimozione rapida della sonda
• Cablatura tramite connettori dedicati per collegamento macchina semplificato

Caratteristiche principali (altre opzioni su richiesta)

• Rilevamento auto-zero
• Calibrazione automatica del livello di vetro
• Set point livello programmabile da touch-screen con panoramica di processo
• Movimento tramite motore asincrono raffreddato, pilotato da inverter vettoriale, accoppiamento diretto su riduttore (senza cinghie o catene)
• Movimento verticale tramite meccanismo manovella-bielle con cuscinetti a sfere
• Risoluzione: ±0,1 mm
• Ripetibilità: ±0,1 mm
• Corsa verticale massima (misura): 40 mm
• Encoder escludibile in caso di guasto
• Trasformatore dedicato per impulso elettrico anti-adesione

Configurazione parete laterale – dettagli sonda e raffreddamento

• Sonda laterale raffreddata ad acqua: tubo singolo in acciaio inox con punta platino/rodio Ø 3 mm x 15 mm, lunghezza totale 1600 mm. Richiede scanalatura laterale nel forehearth o distributore.
• Portata acqua di raffreddamento: 20 litri/min
• Temperatura massima ingresso acqua: 35°C
• Temperatura massima uscita acqua: 45°C
• Pressione acqua: 2–4 bar
• Qualità acqua: cloruri ≤ 50 ppm, pH 8,0–8,5, calcio ≤ 40 ppm

Installazione superiore – dettagli sonda

• Sonda verticale in allumina 799 con punta platino/rodio Pt Ø 2 mm x 15 mm
• Lunghezza totale sonda: 1000 mm più testa connettore tipo DIN

Note su affidabilità e funzionamento
Lev 7 è progettato per funzionamento continuo 24/7 in ambienti di forno ad alta temperatura. Il sistema è concepito per una manutenzione agevole e un utilizzo intuitivo; tutti i parametri sono impostabili dal touch-screen.

Specifiche tecniche

• Nome modello: Lev 7
• Risoluzione di misura: ±0,1 mm
• Ripetibilità: ±0,1 mm
• Corsa verticale massima (misura): 40 mm
• Tipi di sonda: sonda metallica water-cooled (laterale) o sonda verticale in allumina (superiore)
• Punta sonda laterale: platino/rodio Ø 3 mm x 15 mm, lunghezza sonda 1600 mm
• Punta sonda superiore: platino/rodio Ø 2 mm x 15 mm, lunghezza sonda 1000 mm
• Portata acqua di raffreddamento (sonda laterale): 20 litri/min
• Temperatura ingresso acqua max: 35°C ; uscita max: 45°C
• Pressione acqua: 2–4 bar
• Qualità acqua: cloruri ≤ 50 ppm, pH 8,0–8,5, calcio ≤ 40 ppm
• Movimento: motore asincrono raffreddato, inverter vettoriale, accoppiamento diretto
• Meccanismo di movimento verticale: manovella-bielle con cuscinetti a sfere
• Encoder: encoder ottico ad alta precisione (escludibile in caso di guasto)
• Alimentazione elettrica (esempio): 0,34 kW, 220 VAC, 50 Hz
• Uscite: 2 uscite programmabili 4–20 mA ; uscita ON/OFF ; uscite relè di allarme
• Integrazione: pilotaggio diretto del caricatore (PID o ON/OFF) ; visualizzazione verso PLC/DCS ; Modbus/Ethernet opzionale
