Valvola con attuatore elettrico

manualedi regolazionea regolazione di portata

Informazioni generali

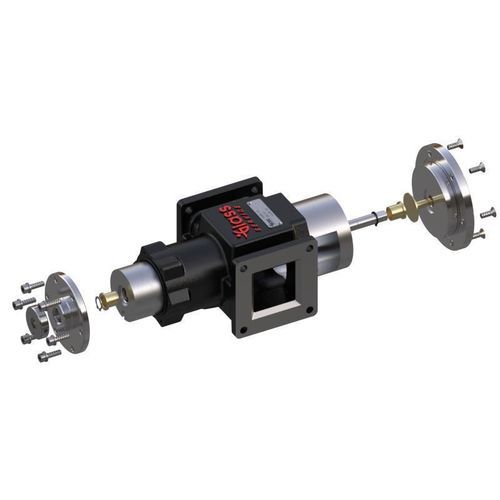

Glass Service produce la valvola aria a bocca regolabile mod. VV per il controllo preciso del flusso d'aria in bruciatori e sistemi di combustione. La valvola consente un flusso d'aria variabile tramite un'apertura rettangolare regolabile; il controllo può essere manuale o collegato a sistemi automatici. L'apertura regolabile permette la taratura in sito dopo l'installazione. Le parti interne sono manutenzionabili senza rimuovere la valvola dalla linea.

Materiali
La valvola è composta da un corpo in ghisa con componenti interni lavorati in alluminio Anticorodal e boccola in bronzo autolubrificante. Le guarnizioni sono in NBR. Il corpo del miscelatore e la camera di miscelazione sono ricavati da pezzi fusi; l'ugello calibrato è in ottone e personalizzabile.

Funzionamento
Il controllo avviene tramite la manopola di regolazione della tenda (altezza dell'apertura) e l'albero di comando del nucleo (larghezza dell'apertura). La rotazione della manopola sposta la tenda per aprire/chiudere l'apertura; la rotazione dell'albero scopre proporzionalmente l'apertura rettangolare. La portata dipende dall'altezza e dalla larghezza dell'apertura rispetto all'uscita. Operazione manuale o integrabile con attuatori per controllo automatico.

Caratteristiche principali

• Caratteristiche di flusso migliorate rispetto al design a farfalla
• Apertura regolabile per limitare la portata massima
• Controllo del flusso d'aria a pressione variabile per bruciatori e sistemi di combustione
• Corpo in ghisa per stabilità strutturale
• Installazione indipendente dall'orientamento
• Tre taglie di corpo (B, C, D) che coprono un'ampia gamma operativa
• Scomposizione in linea per manutenzione rapida
• Compatibile con collegamento diretto o tramite attuatori

Dimensioni principali della valvola (mm)
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

Dimensioni del kit di collegamento (mm)
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

Installazione
La valvola è dotata di piastrine filettate per facilitare il montaggio di motori di controllo standard. Un kit di leva è fornito per il collegamento ai servomotori. Kit di montaggio opzionali consentono la conversione a collegamento filettato. Ogni flangia richiede quattro viti per il fissaggio.

Manutenzione
I componenti interni sono accessibili e possono essere puliti o sostituiti in linea senza rimuovere la valvola dalla tubazione, riducendo i tempi di fermo.

Specifiche tecniche

• Modello: mod. VV
• Funzione: valvola a bocca regolabile per controllo del flusso (manuale o automatico)
• Non adatta come valvola di intercettazione
• Materiale del corpo: ghisa
• Componenti interni: alluminio Anticorodal
• Boccola: bronzo autolubrificante
• Guarnizioni: NBR
• Ugello: ottone, personalizzabile
• Installazione: indipendente dall'orientamento; piastrine filettate per attuatori; kit di leva per servomotori disponibile
• Manutenzione: parti interne manutenibili in linea senza rimozione della tubazione
• Taglie disponibili: B, C, D (vedere tabella dimensioni sopra)
