Trasmettitore di livello radar

per liquidiper applicazioni industrialicompatto

Generale
Il livellometro radar per vetro è l’evoluzione del dispositivo radar interferometrico sviluppato da Glass Service nel 2012. L’unità attuale integra elettronica radar moderna e maggiore capacità di calcolo per la misura continua senza contatto su working end (WE) e forehearth (FH) di forni per vetro.

Caratteristiche principali

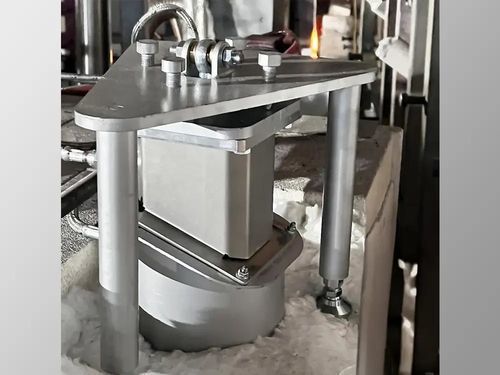

• Antenna radar compatta: 130×130 mm; antenna inserita in un supporto meccanico 265×265 mm.
• Campo di misura dalla antenna: 300–5000 mm per coprire distanze di processo da brevi a lunghe.
• Alta frequenza di campionamento: 100 Hz per monitoraggio rapido e filtraggio del segnale adatto al controllo del forno.
• Elevata precisione di lettura: 0,05 mm per un controllo del livello ripetibile.
• Montaggio superiore dell’antenna che minimizza errori dovuti all’espansione termica delle strutture di supporto.

Antenna, montaggio e installazione

• Il montaggio include semplici sistemi di regolazione per posizionare l’antenna e orientare il fascio.
• L’antenna è separata dalla camera di combustione mediante una piastra in materiale ceramico resistente alla temperatura.
• Si raccomanda un leggero soffiaggio con aria compressa per mantenere l’area di lettura libera da depositi; l’antenna è dotata di ingresso per aria compressa per il raffreddamento.
• Con la macchina viene fornito un piccolo pannello pneumatico per la gestione dell’aria compressa.
• Non è richiesto raffreddamento ad acqua per l’antenna.

Funzionamento e limiti ambientali

• Operatività ambiente fino a 120 °C; con raffreddamento ad aria compressa l’installazione è possibile fino a circa 160 °C.
• Misura radar senza contatto e senza parti in movimento; richiesta di manutenzione inferiore rispetto a sonde a contatto o sistemi ottici emettitore/ricevitore.

Considerazioni di misura e controllo

• Il campionamento a 100 Hz consente un monitoraggio in tempo reale preciso e un filtraggio adeguato per i loop di controllo del forno.
• La precisione di lettura di 0,05 mm garantisce alta ripetibilità; la stabilità e precisione del supporto meccanico devono essere superiori alla precisione richiesta dal sensore.
• Il design compatto dell’antenna riduce gli effetti di deformazione termica rispetto a sistemi ottici a lunga distanza o sonde lunghe.

Caratteristiche / specifiche tecniche

• Dimensione antenna: 130×130 mm.
• Ingombro supporto meccanico: 265×265 mm.
• Campo di misura: 300–5000 mm dalla antenna.
• Frequenza di campionamento: 100 Hz.
• Precisione di lettura: 0,05 mm.
• Temperatura di esercizio (antenna): fino a 120 °C; fino a ≈160 °C con raffreddamento ad aria compressa.
• Raffreddamento: aria compressa (nessun raffreddamento ad acqua richiesto).
• Installazione: montaggio superiore su WE o FH con piastra ceramica di separazione; pannello pneumatico fornito.
• Progettazione: misura radar senza contatto, nessuna parte mobile, manutenzione minima.
