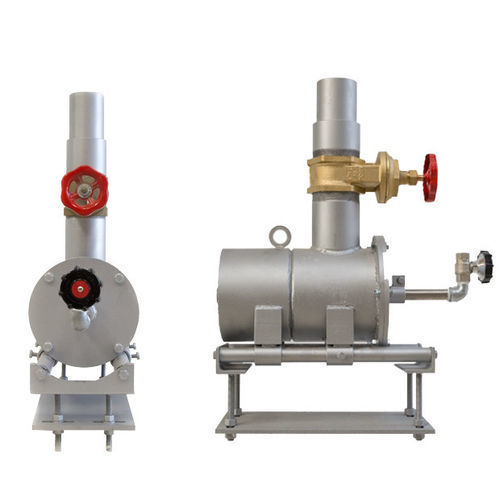

Bruciatore radiante BR – HT

a gas naturalea gasper vetro

Descrizione generale
Glass Service fornisce sistemi completi di bruciatori aria‑gas per applicazioni di fusione e distribuzione del vetro. La fornitura può comprendere il bruciatore e tutti gli accessori necessari: valvole aria e gas, giunti/flexibile, piastre orifizio per bilanciamento/misura dei flussi e tubazioni termicamente isolate per aria primaria preriscaldata.

Panoramica
La serie BR copre potenze nominali da 145 a 1600 kW. Sono disponibili due tipi di fiamma: fiamma luminosa (LF) per l'area di fusione e fiamma chiara (NF) per la zona distributore. I bruciatori possono essere installati con la tubazione di alimentazione dall'alto o dal basso. Il blocco bruciatore può essere fornito da GLASS SERVICE o realizzato dal cliente secondo disegni GLASS SERVICE. Una variante ad alta temperatura, BR – HT, è progettata per servizio fino a 800 °C.

Caratteristiche di progettazione
I bruciatori BR presentano un percorso di fiamma a bassa inerzia per evitare picchi locali di temperatura sulla volta del forno e i relativi rat‑hole. La radiazione della fiamma è concentrata nello spettro visibile (migliorando il trasferimento radiativo al vetro). Caratteristiche principali:

• Percorso di fiamma a bassa inerzia
• Alta radiazione nello spettro visibile (500–2000 nm)
• Regolazione esterna continua della lunghezza di fiamma per un preciso posizionamento (modello doppia impulso disponibile)
• Componenti facilmente rimovibili per manutenzione
• Compatibile con gas naturale o GPL
• Più dimensioni disponibili

Modello doppia impulso (BR‑DI)
Il BR‑DI incorpora una specifica bocchetta che consente di variare la lunghezza della fiamma senza sostituire la bocchetta. La regolazione avviene tramite una valvola manuale sulla lancia del bruciatore. La tecnologia doppia impulso è disponibile solo per bruciatori a fiamma altamente luminosa.

Tabelle prodotto (modelli e dati tecnici)
Serie BR – Modelli e potenza nominale
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

Serie BR – Dati aria / gas e fiamma
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7 (piccole taglie) | 0.7–3 (taglie medie) | 1.5–4.5 (più grandi)

Serie BR – Tuberie di ingresso e dimensioni
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

Dimensioni (mm) – Esempio (C / D / E / F) per gruppo modelli:
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI (Doppia impulso) – Modelli e potenze nominali
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – Dati tipici
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3 (a seconda del modello)
I diametri di ingresso gas A (inch) e aria B (inch) rispecchiano le dimensioni della serie BR in base al modello.

Note aggiuntive
La forma della fiamma (luminosa o chiara) si determina scegliendo il tipo di bocchetta. La lunghezza della fiamma si regola cambiando la dimensione della bocchetta o, per i modelli BR‑DI, tramite la valvola manuale. Le piastre orifizio sono utilizzate per il controllo dei flussi e l'equilibrio delle perdite di carico. È disponibile una versione alta temperatura (BR – HT) fino a 800 °C.

Specifiche tecniche

• Manufacturer / Brand: GLASS SERVICE
• Nome commerciale: BR – HT (versione alta temperatura)
• Modelli disponibili: BR 3, BR 4, BR 5, BR 6, BR 8, BR 12 e BR‑DI 5/6/8/12
• Intervallo di potenza nominale: 145 kW a 1600 kW
• Tipi di fiamma: fiamma luminosa (LF) per area di fusione; fiamma chiara (NF) per zona distributore
• Radiazione della fiamma: concentrata nello spettro visibile (500–2000 nm)
• Lunghezza della fiamma: tipicamente da 0,3 m a 4,5 m a seconda del modello
• Combustibile: gas naturale o GPL
• Opzioni temperatura aria in ingresso: standard e versioni fino a 600 °C (alcune taglie) e versione speciale fino a 800 °C (BR – HT)
• Opzione di controllo: tecnologia doppia impulso per regolazione continua esterna della lunghezza della fiamma (BR‑DI)
• Manutenibilità: componenti progettati per una facile rimozione in manutenzione
