Eiettore Venturi per gas MV2 series

per applicazioni industrialiregolabilecompatto

Descrizione generale
Glass Service produce un miscelatore Venturi preciso e personalizzabile per il controllo del rapporto aria/gas nelle applicazioni industriali per bruciatori. L'unità è composta da una carcassa fresata in ghisa con un inserto Venturi su misura, calibrato secondo le specifiche. Il principio di Venturi combinato con un ago regolatore permette al gas di essere trascinato dal flusso d'aria e miscelato prima di essere inviato al bruciatore. La regolazione iniziale del rapporto aria/carburante avviene tramite la valvola integrata.

Caratteristiche del miscelatore

• Bassa perdita di pressione
• Multiple combinazioni di taglia (DN40–DN80)
• Flangia per ispezione, pulizia e regolazione della capacità
• Design compatto, reversibile e indipendente dall'orientamento
• Costruzione in ghisa per affidabilità operativa
• Valvola di regolazione gas incorporata
• Smarcamento semplice per manutenzione rapida ed espandibilità
• Rapporto di combustione aria/carburante costante

Materiali e costruzione

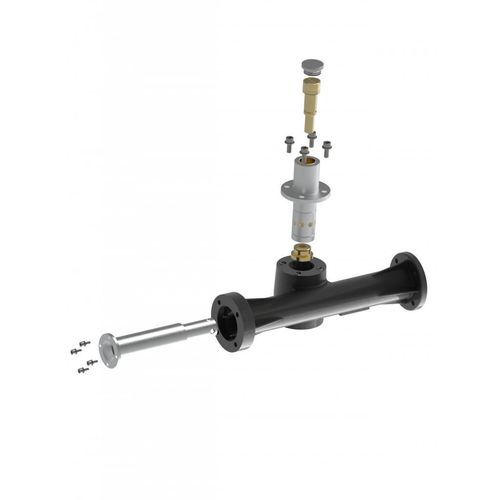

Il corpo del miscelatore e la camera di miscelazione sono lavorati da un unico pezzo fuso. L'inserto Venturi è in Aluminum Anticorodal e viene calibrato su misura. L'ugello (spud) è in ottone e totalmente configurabile in base al diametro richiesto.

Principio di funzionamento
L'aria che attraversa la gola del Venturi genera una depressione che aspira il gas attraverso l'ugello calibrato. La miscela aria/gas recupera pressione nella camera di miscelazione mentre la velocità di flusso diminuisce. La quantità di gas è controllata dalla valvola a spillo e dalla sostituzione dell'ugello intercambiabile per modificare il diametro interno, consentendo una misurazione precisa.

Criteri di progettazione
Pratica raccomandata: pressione d'ingresso dell'aria ≈ 3,5 × pressione del miscelatore per generare energia di trascinamento sufficiente. Si consiglia una perdita di pressione nel Venturi ≥ 66% del sistema; valori test mostrano ≈71% con un rapporto 3,5:1. Mantenere circa un rapporto 2,5:1 tra l'area dell'orifizio d'aria del miscelatore e l'area di uscita del bruciatore.

Installazione
Il montaggio è semplice: 4 viti per flangia fissano il miscelatore. L'unità supporta installazione simmetrica e l'ingresso gas è intercambiabile in base alla linea di alimentazione. Evitare gomiti immediatamente a valle del miscelatore e lasciare una distanza minima di 5× il diametro del tubo tra l'uscita del miscelatore e il bruciatore per prevenire instabilità di combustione.

Manutenzione
Progettato per una manutenzione e una calibrazione rapide: rimuovendo le viti della flangia si accede all'inserto Venturi, all'ugello e alla valvola per ispezione, pulizia o sostituzione.

Dimensioni generali (mm) e taglie disponibili
Taglia | H | L | P
DN40 | 142 | 325 | 124,5
DN50 | 142 | 375 | 143,3
DN65 | 154,5 | 425 | 163,5
DN80 | 193,5 | 605 | 185

Modello / Potenza / Codice / Inserti (sommario)
Taglia | POTENZA (kW) | MODELLO | CODICE | DIAMETRO INSERT INT. [MM] | FORATURA BUSE [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

Caratteristiche / specifiche tecniche

• Prodotto: miscelatore Venturi (premix Venturi per miscelazione aria/gas)
• Costruzione: corpo e camera di miscelazione lavorati da un unico pezzo fuso
• Materiale insert: Aluminum Anticorodal (calibrato su misura)
• Materiale ugello: ottone (calibrato, configurabile)
• Materiale scocca: ghisa
• Valvola di regolazione gas integrata per il settaggio iniziale del rapporto aria/carburante
• Ugello intercambiabile + ago regolabile (valvola a spillo) per dosaggio preciso del gas
• Connessione a flangia per ispezione, pulizia e regolazione della capacità
• Design reversibile, compatto e indipendente dall'orientamento
• Raccomandazioni di installazione: pressione d'ingresso aria ≈ 3,5 × pressione del miscelatore; perdita di pressione Venturi ≥ 66% del sistema; ≈2,5:1 area orifizio aria miscelatore / area uscita bruciatore
• Taglie nominali disponibili: DN40, DN50, DN65, DN80
• Potenza tipica (kW) per taglia: DN40=98, DN50=158, DN65=265, DN80=366
• Esempi di codici modello: MV2-40, MV2-50, MV2-65, MV2-80 (vedi tabella riepilogo)
