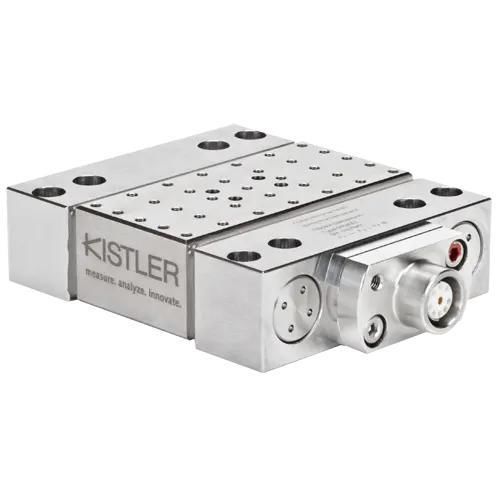

Dinamometro dinamico 9119AA1

analogicodi trazione-compressionead alta precisione

Descrizione
Si tratta di un dinamometro multicomponente per la misurazione delle tre componenti ortogonali di una forza (Fx, Fy, Fz). La soglia molto bassa e l'alta sensibilità consentono misurazioni precise di forze estremamente ridotte, idoneo per test di laboratorio e sviluppo di processi industriali.

Caratteristiche principali

• Dinamometro piezoelettrico multicomponente con campi di misura Fx, Fy, Fz ±4 kN
• Piastra di copertura: 39x80 mm (sulla pagina è inoltre riferita 90x90 mm; varianti disponibili)
• Frequenze naturali: fn (x) 6 kHz; fn (y) 6,4 kHz; fn (z) 6,3 kHz
• Connettore flangiato Fischer a 9 pin (Fischer 104 9‑pole)

Dati tecnici (riepilogo)

• Campi di misura: minimo -4 kN; massimo 4 kN
• Tipo di prodotto / Sistema di misura: Dinamometro multicomponente / Sensore
• Preloaded sensor: Yes
• Crosstalk (massimo): Fx→Fy -2 … 2 %; Fx→Fz -2 … 2 %; Fy→Fx -2 … 2 %; Fy→Fz -2 … 2 %; Fz→Fx -2 … 2 %; Fz→Fy -2 … 2 %
• Soglia metrologica: <0.002 N
• Tipo di segnale in uscita: Charge (Piezoelectric, PE)
• Sensibilità: Fx: -26 pC/N; Fy: -13 pC/N; Fz: -26 pC/N
• Grado di protezione (EN 60529): IP67
• Intervallo di temperatura di esercizio: -20 … 70 °C
• Applicazioni: prove NVH; processi di taglio e sviluppo di lavorazione; produzione di elettronica 3C
• Cavo incluso: No
• Tipo di connettore: Fischer 104 9‑pole (neg.)
• Peso: 0.93 kg
• Disponibilità: Su richiesta
• Prezzo listino: Su richiesta

Caractéristiques / spécifications techniques

• Modello / denominazione: MiniDyn
• Codice prodotto / ID: 18017664
• Denominazione modello nella pagina: 9119AA1
• Forza massima (Fx, Fy, Fz): ±4 kN
• Dimensioni piastra di copertura: 39x80 mm (menzionata anche 90x90 mm nella pagina)
• Frequenze naturali: x = 6 kHz; y = 6,4 kHz; z = 6,3 kHz
• Segnale di uscita: Charge (Piezoelectric, PE)
• Sensibilità: Fx = -26 pC/N; Fy = -13 pC/N; Fz = -26 pC/N
• Soglia: <0.002 N
• Crosstalk (max): -2 … 2 % tra gli assi
• Grado di protezione: IP67 (EN 60529)
• Temperatura di esercizio: -20 … 70 °C
• Connettore: Fischer 104 9‑pole (neg.)
• Cavo: non incluso
• Peso: 0.93 kg
• Applicazioni tipiche: prove NVH; lavorazioni di taglio e sviluppo di usinatura; produzione elettronica 3C
