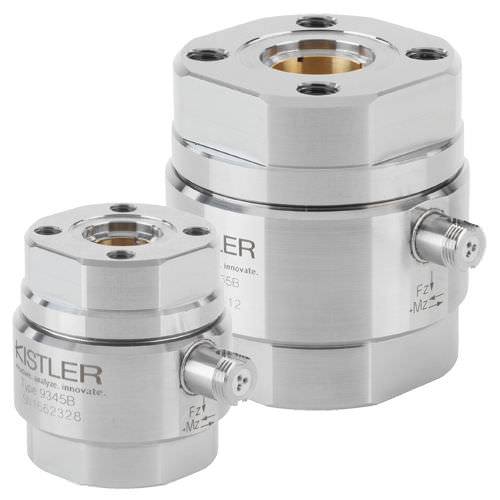

Sensore di forza e di coppia 9345B

Panoramica
Trasduttori piezoelettrici forza-coppia a 2 assi per la misura della forza assiale di trazione o compressione Fz e della coppia di reazione Mz attorno all'asse del sensore. Progettati per misure dinamiche su alberi non rotanti; l'alta risoluzione consente di rilevare variazioni dinamiche molto piccole su forze e coppie elevate.

Varianti

• 9345B — Trasduttore 2 assi di forza e coppia di reazione, Fz max ±10 kN, Mz max ±25 Nm (prezzo: su richiesta)

Download

• Scheda tecnica: 2-Component Sensor Fz, Mz — 10 … 10 kN and –25 … 25 N·m (PDF)
• Manuale: 2-Component Sensor Fz, Mz (PDF) — accesso protetto

Caratteristiche / specificazioni tecniche

• Famiglia prodotto: 93X5B
• Esempio variante: 9345B — Fz max ±10 kN; Mz max ±25 Nm
• Tipo sensore: piezoelettrico, 2 assi (forza + coppia)
• Grandezze misurate: forza assiale Fz (trazione/compressione) e coppia di reazione Mz
• Range indicativi: Fz ±1 kN fino a ±20 kN; Mz ±2,5 Nm fino a ±200 Nm
• Risoluzione: elevata, adatta a rilevare le minime variazioni dinamiche
• Applicazione: misure dinamiche su alberi non rotanti
• Documentazione: scheda tecnica e manuale (PDF); alcuni documenti in inglese; manuale con accesso protetto
