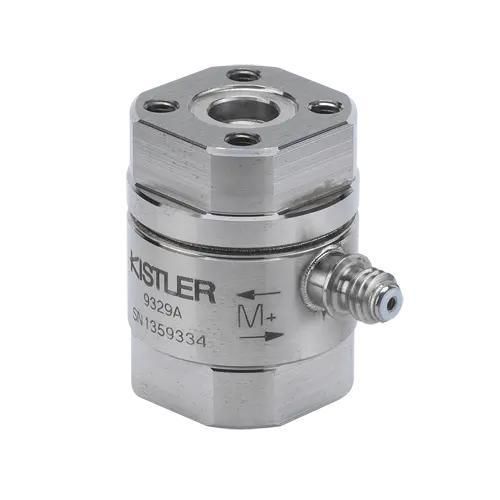

Sensore di coppia di reazione 9329A

con fissaggio a flangiaflangia a flangiaIP68

Descrizione
Questo sensore di coppia a reazione piezoelettrico, di semplice installazione, è progettato per misurare coppie a rapido variare su alberi non rotanti. Campo di misura: ±1 N·m. L'elemento di misura è precaricato tra una vite di precarico e un dado; quando agisce una coppia, le sollecitazioni di taglio vengono trasmesse ai cristalli piezo-generando un segnale di carica. La carica viene raccolta da un elettrodo e trasmessa tramite cavo schermato a un amplificatore di carica che la converte in una tensione di uscita proporzionale per registrazione e valutazione. Le flange superiore e inferiore consentono un montaggio diretto e a basso profilo su un albero o su una flangia adattatrice. In alternativa è possibile usare una flangia di montaggio (opzionale) o adattatori personalizzati. La centratura su due lati assicura un montaggio coaxiale preciso; un foro centrico permette usi aggiuntivi come boccole per alberi. Viene fornita una ghiera di copertura del connettore avvitabile per proteggere il collegamento laterale del cavo. Questo sensore di coppia a reazione Kistler rileva in modo affidabile coppie molto basse attorno all'asse del sensore in entrambe le direzioni di rotazione.

Caratteristiche principali

• Link di coppia precaricato e precalibrato, pronto per la misura
• Design compatto e a basso profilo
• Dimensioni: Ø x H 20 x 26 mm
• Connettore: 10-32 UNF, ghiera di copertura inclusa
• Sensibilità: -2170 pC/Nm (-2942 pC/ftlb)

Dati tecnici (sintesi)

• Campo di misura massimo: 1 N·m
• Campo di misura: -1 … 1 N·m (±1 N·m)
• Rotante / Non rotante: Non rotante (0 rpm)
• Linearità incl. isteresi: 0.2 %FSO
• Classe di accuratezza (strain gauge): 0.2
• Tipo di segnale in uscita: Carica (Piezoelettrico, PE)
• Grado di protezione (EN 60529): IP68
• Design sensore: Tipo flangia, centratura bilaterale, foro centrico opzionale
• Applicazioni tipiche: test eVTOL / UAV / droni, test payload spaziali

Caratteristiche / specifiche tecniche

• Modello: 9329A
• ID prodotto: 18007673
• Campo di misura: ±1 N·m
• Dimensioni (DxH): 20 x 26 mm
• Connettore: 10-32 UNF
• Sensibilità: -2170 pC/Nm (-2942 pC/ftlb)
• Uscita: Carica (piezoelettrica)
• Linearità (incl. isteresi): 0.2 %FSO
• Classe di accuratezza: 0.2
• Grado di protezione: IP68
