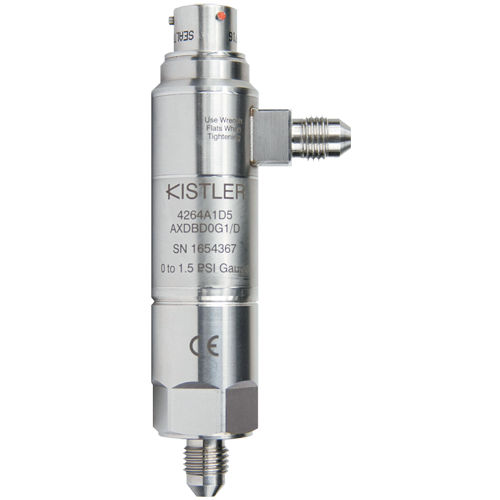

Trasmettitore di pressione differenziale 4264A

piezoresistivoper ponte estensimetricoin silicio

Panoramica
Il trasmettitore di pressione differenziale piezoresistivo 4264A offre elevata precisione e stabilità a lungo termine in ambienti severi con escursioni termiche estreme, elevate vibrazioni e urti. Misura pressioni differenziali statiche e dinamiche (risposta dinamica fino a 2 kHz). L'elettronica integrata fornisce compensazione temperatura, protezione EMC, protezione da inversione di polarità, regolazione alimentazione, protezione da sovratensioni e cortocircuito, e uscite elettriche configurabili. Ogni unità è testata completamente in pressione e temperatura; i dati di prova sono tracciabili a ISO 17025 e NIST.

Caratteristiche principali / vantaggi

• Campi di pressione: 0,1 a 10 bar (1,5 a 150 psi)
• Intervallo di temperatura compensato: −40 a 120 °C (−40 a 250 °F)
• Risposta dinamica fino a 2 kHz
• Precisione 0,1 % FS; stabilità annua 0,1 % FS; pressione di prova 300 % FS
• Membrana saldata in acciaio inox 316L con trasmissione della pressione tramite olio siliconico incomprimibile
• Uscite elettriche configurabili: mV, V, mA
• Ampia scelta di connessioni di pressione e connessioni elettriche
• Opzioni di certificazione per aree pericolose disponibili

Costruzione e principio di misura
L'elemento sensibile è una gauge di silicio micro-lavorata (ponte di Wheatstone) montata in un sigillo ad alta integrità. L'elemento è isolato dal fluido tramite una membrana saldata in 316L; la pressione viene trasmessa tramite olio siliconico incomprimibile all'elemento sensibile in silicio. Il silicio garantisce maggiore sensibilità, migliore ripetibilità, migliore rapporto segnale/rumore, maggiore capacità di sovraccarico e stabilità a lungo termine superiore rispetto alle gauge metalliche. L'assemblaggio utilizza un metodo di tenuta brevettato (US Patent 7,373,827) che consente cicli ripetuti senza fatica e flessibilità nella scelta delle connessioni senza adattatori o O-ring.

Applicazioni
Progettato per applicazioni industriali che richiedono misure differenziali statiche e dinamiche precise in condizioni difficili: controllo di processo, banchi prova idraulici e pneumatici, test di portata e di tenuta, nonché sistemi di prova in ambito automobilistico e aerospaziale dove risposta dinamica e stabilità a lungo termine sono essenziali.

Specifiche tecniche

• Serie / modello: 4264A
• Principio di misura: piezoresistivo (silicio micro-lavorato, ponte di Wheatstone)
• Campi di pressione: 0,1 a 10 bar (1,5 a 150 psi)
• Intervallo compensato: −40 a 120 °C (−40 a 250 °F)
• Risposta dinamica: fino a 2 kHz
• Precisione: 0,1 % FS
• Stabilità annua: 0,1 % FS
• Pressione di prova: 300 % FS
• Membrana: acciaio inox 316L saldato
• Trasmissione pressione: olio siliconico incomprimibile
• Elemento sensibile: silicio micro-lavorato (ponte di Wheatstone)
• Elettronica integrata: compensazione temperatura, protezione EMC, protezione inversione polarità, regolazione alimentazione, protezione sovratensione e cortocircuito
• Uscite elettriche: mV, V, mA (configurabili)
• Certificazioni / opzioni: versioni certificabili per aree pericolose disponibili
• Metodo di tenuta: brevettato (US Patent 7,373,827)
• Collaudi & calibrazione: dati di prova individuali in pressione e temperatura tracciabili a ISO 17025 e NIST
