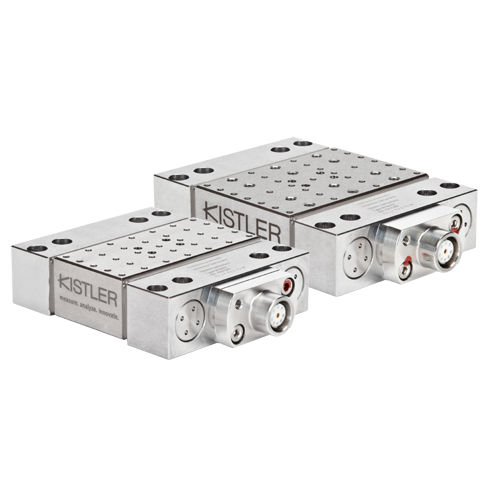

Dinamometro IP67 9119AA2

per misurazione della carica

Descrizione
Si tratta di un dinamometro multicomponente per la misurazione delle tre componenti ortogonali di una forza. La soglia molto bassa e l'elevata sensibilità consentono di misurare forze estremamente piccole.

Caratteristiche principali

• Dinamometro piezoelettrico multicomponente, forze massime Fx, Fy, Fz ±4 kN
• Piastra superiore 55 x 80 mm
• Frequenze naturali: fn(x) 4,3 kHz, fn(y) 4,6 kHz, fn(z) 4,4 kHz
• Connettore flangiato Fischer a 9 pin (Fischer 104)
• Grado di protezione EN 60529: IP67

Adattatori macchina e portautensili disponibili

• Adattatori macchina (destro, sinistro e rettilineo) per torrette a disco VDI Ø16 mm, Ø20 mm, Ø25 mm e Ø30 mm
• Adattatori per Coromant Capto C3, C4 e C5
• Adattatore per HSK-T63
• Portautensili per tornitura esterna: 8 x 8 mm, 10 x 10 mm, 12 x 12 mm, 16 x 16 mm, 20 x 20 mm, 0,31" x 0,31", 0,38" x 0,38", 0,5" x 0,5", 0,63" x 0,63"
• Portautensili per tornitura interna: Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm

Applicazioni
Test NVH, processi di taglio e sviluppo dell'operazione di lavorazione, produzione di elettronica 3C e rilevamenti di forza in contesti di produzione e R&S.

Dati tecnici (estratto)

• Campi di misura: -4 kN a 4 kN (Fx, Fy, Fz)
• Frequenze naturali: x 4,3 kHz, y 4,6 kHz, z 4,4 kHz
• Crosstalk (max): tip. -2 … 2 % tra gli assi
• Soglia: <0.002 N
• Tipo di uscita: Carica (Piezoelectric, PE)
• Sensibilità: Fx -26 pC/N, Fy -13 pC/N, Fz -26 pC/N
• Connettore: Fischer 104 9 poli (flangiato)
• Cavo: non incluso
• Intervallo di temperatura operativa: -20 … 70 °C
• Peso: 1,35 kg

Certificati / Normative
Grado di protezione EN 60529: IP67

caractéristiques / spécifications techniques

• Modello: 9119AA2 (MiniDyn)
• Tipologia prodotto: Dinamometro multicomponente (sensore)
• Forza massima per asse: ±4 kN
• Piastra superiore: 55 x 80 mm
• Uscita: Carica (piezoelettrica)
• Sensore precaricato: Sì
• Soglia metrologica: <0.002 N
• Crosstalk massimo: ±2 %
• Indice di protezione: IP67
• Tipo di connettore: Fischer 104 9 poli (negativo)
• Peso: 1,35 kg
