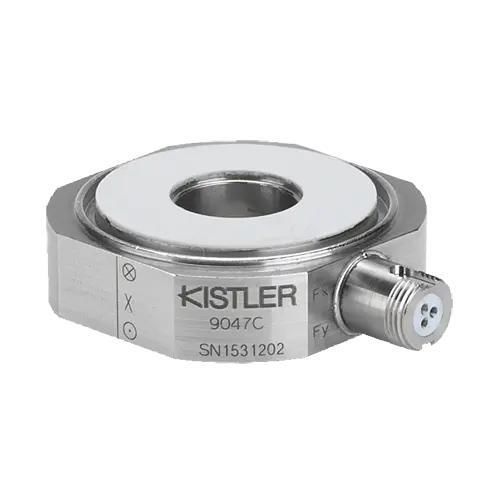

Sensore di forza e di coppia analogico 9047C

con segnale elettrico di uscita

Descrizione
Il 9047C è un sensore di forza triassiale piezoelettrico ad anello progettato per misurare le componenti di forza in qualsiasi direzione, indipendentemente dal punto di applicazione del carico. Un anello di quarzo per asse garantisce misure ad alta risoluzione di Fx, Fy e Fz. I lati appiattiti consentono un allineamento e un montaggio precisi. La struttura rigida e resistente alle vibrazioni, con elevata frequenza propria, è adatta a prove dinamiche e a misure ad alta banda. Due dischi ceramici sulle superfici di contatto assicurano isolamento elettrico e un elevato coefficiente di attrito per installazioni isolate a massa. L'entità del campo di misura al taglio in X e Y dipende dalla precarica in Z e dall'attrito assiale statico risultante. I segnali sono instradati tramite il connettore protetto a 3 poli V3 neg., dotato di ausilio di posizionamento per evitare disallineamenti e torsioni.

Caratteristiche principali

• Sensore di forza triassiale piezoelettrico (anello) — campi: Fx/Fy ±15 kN; Fz ±30 kN (±3,37 klbf / ±6,74 klbf)
• Elevata capacità di forze di taglio grazie alle superfici di contatto in ceramica isolanti
• Sensibilità nominale Fz: −3,7 pC/N
• Uscita: segnale di carica (piezoelettrico); Connessione: V3 neg. (3 poli)
• Protezione: IP68; Temperatura di esercizio: −40 … 120 °C

Dati tecnici
Campi di misura

• Min / Max: −30 kN / 30 kN
• Fx: −15 … 15 kN
• Fy: −15 … 15 kN

Tarature

• Campo tarato Fx: 0 … 15 kN
• Campo tarato Fy: 0 … 15 kN
• Campo tarato Fz: 0 … 100 kN

Tipo di prodotto

• Sistema di misura: Sensore
• Tipo: Sensore di forza triassiale (anello)
• Sensore precaricato: No

Proprietà meccaniche

• Forza di precarica: 70 kN
• Rigidità assiale: 6.207 kN/μm
• Rigidità a flessione: 7.739 kN·m/°
• Rigidità al taglio: 1.938 kN/μm
• Rigidità torsionale: 8.348 kN·m/°
• Rigidità laterale: 1.489 kN/μm
• Sovraccarico Fx/Fy: ±18 kN; Sovraccarico Fz: ±35 kN
• Momenti ammissibili Mx, My, Mz: −150 … 150 N·m

Diafonia

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0,5 … 0,5 %

Caratteristiche metrologiche

• Linearità: ±0,25 %FSO
• Soglia: <0,01 N

Proprietà elettriche

• Tipo di uscita: Carica (piezoelettrico)
• Sensibilità nominale Fz: −3,7 pC/N
• Capacitanza: 70 pF
• Resistenza d'isolamento minima: 10^13 Ω
• Isolamento di massa: >10^8 Ω

Certificazioni e norme

• Grado di protezione (EN 60529): IP68

Installazione e funzionamento

• Temperatura di funzionamento: −40 … 120 °C
• Applicazioni tipiche: prove NVH, test di carichi per lo spazio, produzione elettronica 3C

Proprietà del cavo

• Cavo incluso: No

Interfacce

• Tipo connettore: V3 neg. (3 poli)

Dimensioni e materiali

• Peso: 91 g

Specifiche tecniche

• Modello: 9047C
• Marca: Kistler
• Campi di misura: Fx/Fy = −15 … 15 kN; Fz = −30 … 30 kN
• Uscita: Carica (piezoelettrico)
• Capacitanza: 70 pF
• Connettore: V3 neg. (3 poli)
• Precarica: 70 kN
• IP: IP68
• Temperatura di esercizio: −40 … 120 °C
• Peso: 91 g
