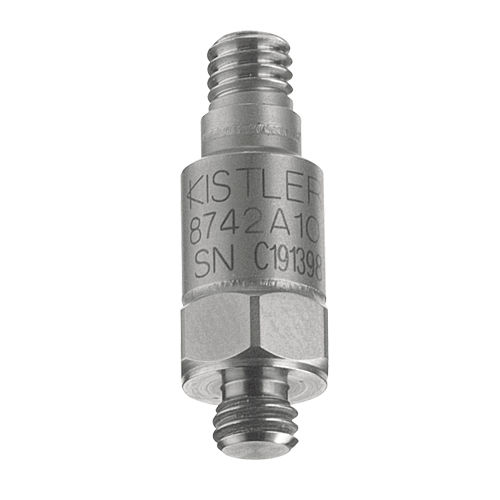

Accelerometro monoassiale 8742A series

a cristallia tagliocon elettronica integrata

Panoramica
La famiglia 8742A comprende accelerometri d'urto al quarzo K‑Shear progettati per misurare impulsi, impatti e shock pirotecnici durante eventi ad alta velocità in applicazioni industriali di prova e misura.

Caratteristiche / vantaggi principali

• Bassa impedenza, uscita in modalità tensione
• Elemento sensore unico in modalità taglio con quattro cristalli di quarzo
• Campi di misura: ±5000 g, ±10000 g, ±20000 g, ±50000 g
• Connettore robusto per connessioni ripetute
• Larga banda passante con frequenza di risonanza ≈100 kHz
• Conforme alla norma CE

Descrizione
L'elemento sensore utilizza una configurazione in modalità taglio di quattro cristalli di quarzo combinata con una manicotto anulare di precarica e una massa sismica integrata. Questo progetto fornisce una elevata frequenza di risonanza dell'elemento (≈100 kHz), consentendo la registrazione precisa dei transienti ad alta velocità riducendo al minimo lo spostamento dello zero e la saturazione dell'amplificatore interno. I sensori mostrano bassa sensibilità ai transitori termici e sensibilità estremamente bassa alla deformazione trasversale e di base. L'uso del quarzo evita la depolarizzazione sotto forti urti. L'opzione con involucro isolato fornisce isolamento elettrico senza compromettere la frequenza di risonanza.

Varianti

• 8742A5 — Accelerometro d'urto K‑Shear, ±5000 g
• 8742A10 — Accelerometro d'urto K‑Shear, ±10000 g
• 8742A20 — Accelerometro d'urto K‑Shear, ±20000 g
• 8742A50 — Accelerometro d'urto K‑Shear, ±50000 g

Specifiche tecniche

• Modello: 8742A
• Serie/Tipo: K‑Shear
• Uscita/Modalità: Bassa impedenza, modalità tensione
• Frequenza di risonanza: ≈100 kHz
• Banda passante: Larga, adatta a eventi ad alta velocità
• Elemento sensore: Modalità taglio, configurazione a quattro cristalli di quarzo con manicotto anulare di precarica e massa sismica
• Prestazioni: Insensibile ai transitori termici; sensibilità molto bassa a deformazioni trasversali e di base; il quarzo non si depolarizza sotto forti urti; saturazione dell'amplificatore interno praticamente eliminata
• Opzioni: Involucro isolato per isolamento elettrico
• Connettore: Connettore robusto per connessioni ripetute
• Conformità: CE
