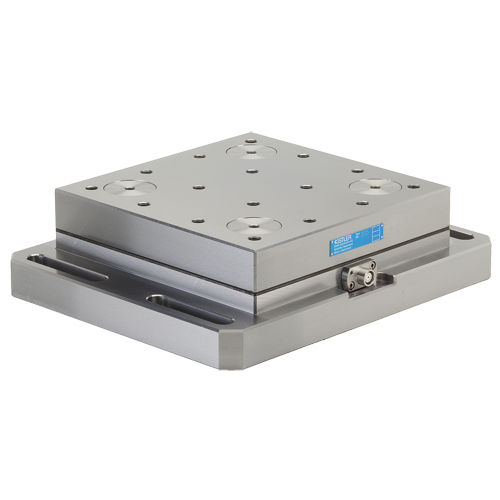

Dinamometro compatto 9255C

IP67robustoad alta capacità

Panoramica
Questi dinamometri piezoelettrici multicomponente misurano le tre componenti ortogonali Fx, Fy e Fz. L'unità è composta da quattro sensori di forza a tre componenti montati con elevato precarico tra una piastra di base e una piastra superiore. Consente misure multicomponente di forze e momenti con spostamento trascurabile e fornisce otto segnali di uscita su una presa a flangia a 9 conduttori. I sensori sono montati isolati dalla massa per ridurre i problemi di loop di massa. La struttura è antiruggine e protetta contro spruzzi d'acqua e agenti refrigeranti; con i cavi specificati il sistema raggiunge la classe di protezione IP67.

Caratteristiche principali

• Ampio campo di misura
• Progettato per applicazioni gravose
• Ingombro compatto per integrazione

Descrizione
Ognuno dei quattro sensori incorporati contiene tre coppie di lastre di quarzo: una coppia sensibile alla pressione normale nella direzione z e due coppie sensibili al taglio nelle direzioni x e y. Le uscite dei quattro sensori sono collegate internamente per permettere misure combinate di forze e momenti. Otto canali di uscita sono disponibili sulla presa a flangia a 9 conduttori. Il montaggio isolato dei sensori riduce le interferenze da loop di massa. La costruzione è resistente alla corrosione e protetta da spruzzi d'acqua e agenti refrigeranti. Con i cavi di collegamento Types 1687B5 o 1689B5 e Types 1677A5 o 1679A5, il sistema corrisponde a IP67.

Caratteristiche / specifiche tecniche

• Modello: 9255C
• Tipo di sensore: dinamometro piezoelettrico a tre componenti (quarzo)
• Componenti misurate: Fx, Fy, Fz (tre componenti ortogonali)
• Forza massima (variante): fino a 60 kN
• Dimensione piastra superiore: 260 × 260 mm
• Sensori: 4 × sensori a tre componenti (ognuno con 3 coppie di lastre di quarzo)
• Principio di misura: coppie di lastre di quarzo sensibili a pressione e taglio; spostamento praticamente nullo
• Routage interno dei segnali per misure di forze e momenti
• Uscite: 8 segnali disponibili su presa a flangia a 9 conduttori
• Connettore: presa a flangia a 9 conduttori
• Messa a terra: sensori montati isolati dalla massa (riduzione dei loop di massa)
• Protezione: antiruggine; protetto contro spruzzi d'acqua e agenti refrigeranti; IP67 con cavi specificati
• Cavi raccomandati: Types 1687B5 / 1689B5 e Types 1677A5 / 1679A5
• Applicazioni tipiche: prove gravose, misure multicomponente di forze e momenti, validazione della rigidità dei modelli di pneumatici
• Montaggio: sensori fissati con elevato precarico tra piastra di base e piastra superiore
