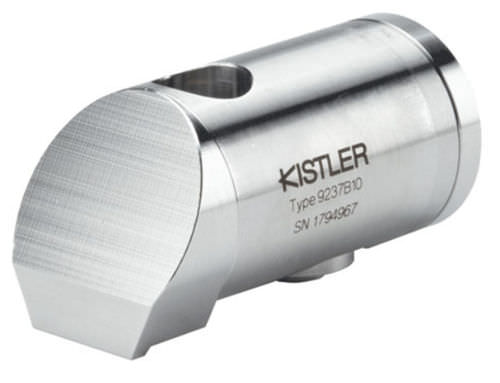

Sensore di deformazione piezoelettrico 9237B10

per applicazioni dinamiche

Panoramica
Sensore piezoelettrico di deformazione superficiale modello 9237B10 progettato per misurazioni di deformazione superficiale e monitoraggio di processo in ambito industriale, versione standard.

Caratteristiche principali

• Campo di misura: -800 … 800 με
• Sensibilità nominale: -34 pC/με
• Dimensioni (L x B x H): 62,25 x 25 x 26,7 mm
• Segnale di uscita: Carica (piezoelettrico)
• Connettore di uscita: KIAG 10-32 neg.
• Grado di protezione: IP65 (EN 60529)
• Temperatura di esercizio: -30 … 120 °C

Dati tecnici (attributi chiave)

• Range calibrato: 0 … 500 με
• Sovraccarico meccanico: ±1000 με
• Linearità: ≤±2 %FSO
• Peso: ≈160 g
• Cavo: non incluso

Installazione e utilizzo

• Applicazione tipica: monitoraggio del processo di saldatura a punti e controllo di deformazioni industriali
• È necessario un amplificatore di carica o un condizionatore di segnale dedicato per l'acquisizione
• Montaggio: utilizzare adesivi o kit di fissaggio adeguati e preparare la superficie per misure accurate

Modello / informazioni d'ordine

• Modello: 9237B10
• ID prodotto: 18007487
