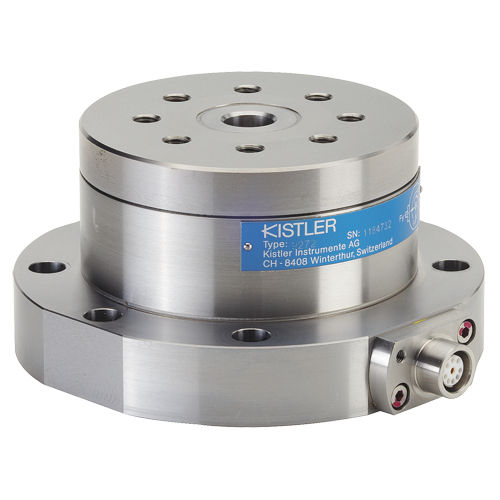

Sensore di forza e di coppia 9272

Descrizione
Questo dinamometro multicomponente piezoelettrico consente di misurare le tre componenti ortogonali Fx, Fy e Fz di una forza e la coppia Mz. È costituito da un sensore a quattro componenti montato con elevato precarico tra una piastra di base e una piastra superiore, per misurazioni praticamente senza spostamento. Il sensore è montato elettricamente isolato a terra per ridurre i problemi di loop di massa. L'unità è antiruggine e protetta da spruzzi d'acqua e agenti refrigeranti; con cavo di collegamento tipo 1677A5 o 1679A5 corrisponde alla classe di protezione IP67.

Caratteristiche/vantaggi principali

• Strumento compatto per misura multicomponente di forze/coppie
• Adatto alla misura delle forze di taglio durante operazioni di foratura
• Uso universale per prove industriali di forza e coppia

Caratteristiche / specifiche tecniche

• Modello: 9272
• Tipo di sensore: piezoelettrico a quattro componenti
• Grandezze misurate: Fx, Fy, Fz (forze) e Mz (coppia)
• Coppia massima (variante): Mz ±200 Nm
• Montaggio sensore: sensore a quattro componenti con elevato precarico tra piastra di base e piastra superiore
• Spostamento di misura: misurazioni praticamente senza spostamento
• Nota sui carichi: carichi combinati ed eccentrici possono ridurre gli intervalli di misura
• Elettrico: sensore montato isolato dalla massa per minimizzare i problemi di loop di massa
• Protezione ambientale: antiruggine; protetto contro spruzzi d'acqua e agenti refrigeranti
• Classe di protezione: con cavo 1677A5 o 1679A5 corrisponde a IP67
• Applicazioni tipiche: misura delle forze di taglio (foratura) e misure multicomponente universali
