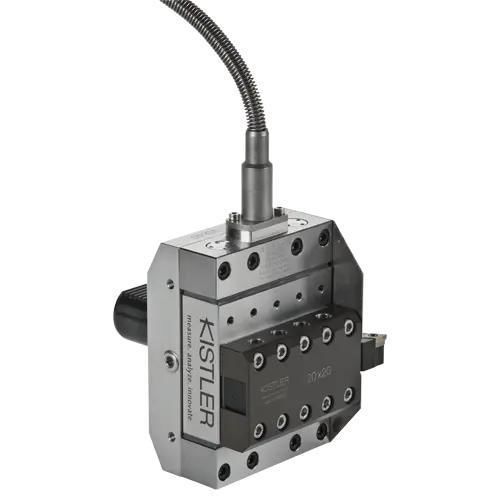

Sensore di forza e di coppia 6 assi 9129AA

con segnale elettrico di uscita

Descrizione
Dinamometro multicomponente piezoelettrico MidiDyn 9129AA per la misurazione delle tre componenti di forza (Fx, Fy, Fz) e delle componenti di momento risultanti (Mx, My, Mz). Indicato per la misura delle forze di taglio e lo sviluppo dei processi di lavorazione.

Caratteristiche principali

• Dinamometro multicomponente piezoelettrico, Fx/Fy/Fz ±10 kN
• Piastra 90 x 105 mm
• Frequenze naturali: fn(x) 3,5 kHz, fn(y) 4,5 kHz, fn(z) 3,5 kHz
• Connettore a flangia Fischer 104 a 9 poli

Adattatori macchina e portautensili

• Adattatori per torrette VDI: ø30 mm, ø40 mm, ø50 mm
• Adattatori Coromant Capto: C5, C6
• Portautensili diretti: 20 x 40 mm, 25 x 50 mm, 0.75 in. x 1.5 in., 1 in. x 2 in.
• Portautensili per tornitura esterna: 20 x 20 mm, 25 x 25 mm, 0.75 in. x 0.75 in., 1 in. x 1 in.
• Portautensili per tornitura interna: ø25 mm, ø32 mm, ø40 mm

Dati tecnici

• Campi di misura (forze): Fx, Fy, Fz = -10 … 10 kN
• Campi di momento: Mx, My = -500 … 500 N·m
• Soglia: <0.01 N
• Sensibilità: Fx -8 pC/N; Fy -4.1 pC/N; Fz -8 pC/N

Tipo di prodotto

• Sistema di misura: Sensore
• Tipo sensore di forza: Dinamometro multicomponente
• Sensore precaricato: Sì

Cross-talk

• Cross-talk massimo tra assi: -2 … 2 % (Fx↔Fy, Fx↔Fz, Fy↔Fz)

Proprietà elettriche

• Tipo di segnale in uscita: Carica (Piezoelettrico, PE)

Certificati e norme

• Grado di protezione EN 60529: IP67

Installazione e funzionamento

• Intervallo di temperatura di esercizio: 0 … 70 °C
• Applicazioni tipiche: processi di taglio, sviluppo di lavorazioni, produzione di elettronica 3C

Cavi e interfacce

• Cavo incluso: No
• Tipo di connettore: Fischer 104 9‑pole (9 poli) flangiato

Dimensioni e materiali

• Peso: 3.2 kg

Specifiche tecniche

• Modello: MidiDyn 9129AA
• Forza massima per asse: ±10 kN
• Dimensione piastra: 90 x 105 mm
• Campi di momento: ±500 N·m
• Frequenze naturali: x 3,5 kHz; y 4,5 kHz; z 3,5 kHz
• Uscita: carica piezoelettrica
• Protezione: IP67
