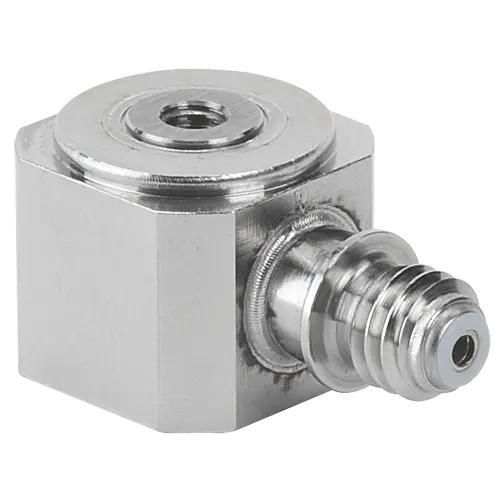

Cella di carico a compressione 9313AA1

tipo travemonoassialepiezoelettrica

Panoramica prodotto
Il sensore di forza di compressione piezoelettrico in miniatura modello 9313AA1 è progettato per la misurazione di forze dinamiche e quasistatiche in installazioni industriali compatte. Precaricato e fornito con opzioni di adattamento pratiche, richiede un amplificatore di misura o un convertitore di carica per ottenere un segnale di processo valutabile. La forma quadrata del corpo e i fori filettati assiali a entrambe le estremità consentono l'introduzione assiale della forza e facilitano il montaggio in condizioni particolari. È possibile misurare forze di trazione fino al 10% dell'intervallo di compressione (non calibrate), adatte ad esempio per rilevare il ritiro utensile dopo processi di press-fit.

Caratteristiche principali

• Trasduttore di forza precaricato e calibrato, pronto all'uso
• Campi calibrati Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Sensibilità: ≈ −10 pC/N
• Dimensioni compatte DxH: 13 x 10 mm; peso: 10 g (senza cavo)

Descrizione
Il 9313AA1 è ottimizzato per applicazioni con spazio ridotto in cui occorre acquisire segnali di forza dinamici o quasistatici. L'uscita in carica richiede un amplificatore o convertitore di carica a valle per fornire un segnale di processo stabile. L'introduzione della forza è possibile su entrambi gli estremi; il corpo squadrato e i fori filettati facilitano il fissaggio e l'adattamento al sistema di montaggio.

Applicazioni

• Produzione di semiconduttori
• Assemblaggio e collaudo di elettronica 3C (assemblati elettronici compatti)

Dati tecnici (estratto)

• Intervalli di misura: min. 0 kN — max. 5 kN
• Intervalli calibrati Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Tipo uscita: Carica (piezoelettrico)
• Sensibilità: ≈ −10 pC/N
• Linearità: ≤ ±0,5 %FSO
• Soglia: 0,01 N
• Temperatura di esercizio: −40 … 120 °C
• Grado di protezione: IP67 (EN 60529)
• Connettore: KIAG 10-32 neg.; cavo non incluso
• Materiale cassa: DIN 1.4542

Proprietà meccaniche

• Rigidità Cz: 0,56 kN/μm
• Sovraccarico max (trazione/pressione): −0,5 / 5,5 kN
• Coppia di serraggio max Mz: 0,3 N·m
• Momento flettente max Mxy (carico singolo): 1,3 N·m
• Forza di taglio: 0,1 kN

Principio di funzionamento
Il cristallo piezoelettrico genera una carica proporzionale alla forza applicata; un amplificatore o convertitore di carica la trasforma in un segnale di processo utilizzabile.

Caractéristiques / spécifications techniques

• Modello: 9313AA1
• Campi calibrati Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Intervallo massimo di misura: 5 kN
• Sensibilità: ≈ −10 pC/N
• Linearità: ≤ ±0,5 %FSO
• Soglia: 0,01 N
• Coefficiente di temperatura della sensibilità: 0,05 %/°C
• Grado di protezione: IP67
• Peso (senza cavo): 10 g
• Materiale cassa: DIN 1.4542
