Dinamometro meccanico 9257B

IP67per misurazione della carica

Panoramica

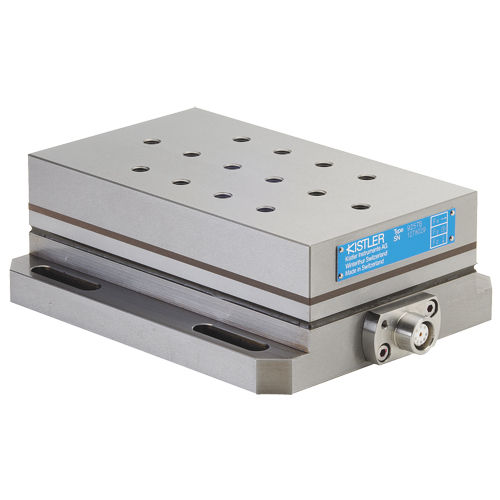

Questi dinamometri piezoelettrici multicomponente misurano le tre componenti ortogonali della forza Fx, Fy e Fz tramite quattro sensori integrati a tre componenti, disposti tra una piastra di base e una piastra superiore.

Caratteristiche principali

• Misura delle tre componenti di forza e dei momenti associati
• Montaggio dei sensori isolato dalla massa per ridurre i problemi di loop di terra
• Resistente alla corrosione e protetto contro spruzzi; con cavi specificati corrisponde a IP67

Dettagli
Il dispositivo contiene quattro sensori a tre componenti, ciascuno con tre coppie di piastre al quarzo (una per la pressione normale in z e due per il taglio in x e y). I sensori sono precaricati tra la piastra di base e la piastra superiore, così le componenti vengono misurate praticamente senza spostamento. Le uscite dei quattro sensori sono combinate internamente per consentire misure multicomponente di forze e momenti. Otto segnali di uscita sono disponibili su una presa a flangia a 9 conduttori. Un rivestimento isolante termico integrato nella piastra superiore riduce la sensibilità alle variazioni di temperatura. Con i cavi di collegamento Tipo 1687B5 o 1689B5 e Tipo 1677A5 o 1679A5 l'insieme corrisponde alla classe di protezione IP67.

Varianti

• 9257B — Dinamometro multicomponente, variante 5 kN con piastra superiore 100 x 170 mm — Prezzo: su richiesta — Disponibilità: su richiesta

Caratteristiche / specificazioni tecniche

• Modello: 9257B
• Tipo: Dinamometro piezoelettrico multicomponente
• Forze massime: fino a 10 kN (famiglia di prodotto)
• Esempio variante: 9257B — 5 kN, piastra superiore 100 x 170 mm
• Dimensioni piastra superiore: 100 x 170 mm
• Componenti misurate: Fx, Fy, Fz (tre componenti ortogonali)
• Configurazione sensori: quattro sensori a tre componenti montati sotto elevato precarico
• Elemento sensibile: tre coppie di piastre al quarzo per sensore (pressione/z e taglio/x,y)
• Uscite: otto segnali disponibili su presa a flangia a 9 conduttori
• Messa a terra: sensori montati isolati dalla terra per ridurre i loop di terra
• Protezione: antiruggine e protetto contro spruzzi e agenti refrigeranti; IP67 con cavi specificati
• Comportamento termico: rivestimento isolante termico nella piastra superiore riduce la sensibilità alla temperatura
• Caratteristica di misura: misurazione praticamente senza spostamento
• Applicazioni tipiche: misure di forza di taglio e altre misure multicomponenti di forze/momenti
