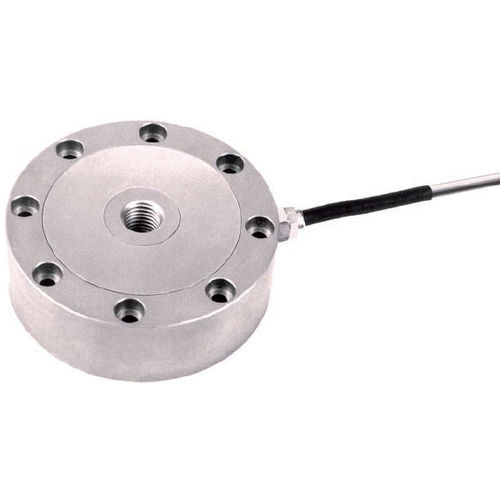

Cella di carico di trazione-compressione 4576A series

in lineamonoassialeper ponte estensimetrico

Descrizione
Gli estensimetri sono applicati ai diaframmi di flessione della cella di carico e forniscono una tensione di uscita a ponte proporzionale al carico misurato durante l'applicazione concentrica. La Cella di carico tipo 4576A utilizza un ponte completo di estensimetri. Sull'asse centrale è presente una filettatura metrica per l'introduzione della forza tramite pulsante di carico o elemento filettato specifico. Le forze laterali entro un intervallo angolare di ±2,5° rispetto all'orizzontale possono essere trascurate; per forze laterali maggiori occorre deviare tali forze dal sensore con soluzioni meccaniche. Per risultati ottimali montare la 4576A su una superficie piana utilizzando i fori per viti integrati. Sono disponibili nove campi di misura da 0 ... 0,5 kN a 0 ... 200 kN.

Caratteristiche / vantaggi principali

• Design compatto della cella di carico estensimetrica
• 9 campi di misura: 0 ... 0,5 kN fino a 0 ... 200 kN
• Montaggio semplice tramite fori per viti integrati
• Precisione di misura migliore dello 0,25% FSO

Varianti / Opzioni

• Campi di misura (esempi): 0,5 kN; 1 kN; 2 kN; 5 kN; 10 kN; 20 kN; 50 kN; 100 kN; 200 kN
• Sensibilità (esempi): 1,5 mV/V e 1 mV/V
• Opzioni connettore (esempi): connettore circolare M16 a 6 pin, connettore D-Sub a 9 pin
• Esempi di codici prodotto: 4576A0,5NC1; 4576A0,5SC1; 4576A1NC1; 4576A1SC1; 4576A2NC1; 4576A2SC1; 4576A5NC1; 4576A5SC1; 4576A10NC1; 4576A10SC1; 4576A20NC1; 4576A20SC1; 4576A50NC1; 4576A50SC1; 4576A100NC1; 4576A100SC1; 4576A200NC1; 4576A200SC1 (varianti con NC3/SC3 per D-Sub)

Applicazioni
Progettata per la misura di forze di trazione e compressione di media entità in ambienti gravosi, banchi prova e applicazioni di laboratorio. Applicare il carico in modo concentrico sull'asse centrale ed evitare carichi laterali non controllati superiori a ±2,5°; utilizzare soluzioni meccaniche di disaccoppiamento se necessario.

Caratteristiche / specifiche tecniche

• Tipo: 4576A
• Principio di misura: ponte completo con estensimetri
• Campi di misura: 0 ... 0,5 kN fino a 0 ... 200 kN (9 campi)
• Sensibilità: tip. 1,5 mV/V o 1 mV/V a seconda della variante
• Precisione: migliore dello 0,25% FSO
• Connettori: M16 6 pin o D-Sub 9 pin (a seconda della variante)
• Introduzione della forza: filettatura metrica sull'asse centrale (pulsante o elemento filettato)
• Montaggio: superficie piana raccomandata; fori per viti integrati
• Tolleranza alle forze laterali: trascurabile entro ±2,5° rispetto all'orizzontale; oltre bisogna adottare misure meccaniche
• Ambito d'uso: ambienti gravosi, laboratori e prove
