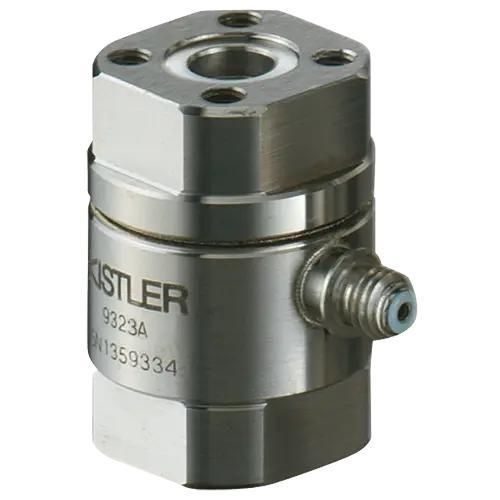

Cella di carico di trazione-compressione 9323A

tipo pancakemonoassialepiezoelettrica

Panoramica
Questa cella di carico per pressa Kistler è un sensore piezoelettrico monodimensionale progettato per misurare forze di compressione dinamiche e quasi-statiche (e forze di trazione limitate) in ambienti di collaudo e produzione. Il precarico di fabbrica e il design modulare consentono l'integrazione immediata con amplificatori di carica o elettronica di condizionamento.

Caratteristiche principali

• Cella di carico piezoelettrica per forza di pressione, precaricata e calibrata (a seconda della variante)
• Campi calibrati Fz disponibili: 0 … 0,1 kN; 0 … 0,2 kN; 0 … 1 kN; 0 … 2 kN; 0 … 10 kN; 0 … 20 kN (in base alla variante)
• Sensibilità approssimativa: –3,9 a –9,6 pC/N in base al campo
• Dimensioni compatte: DxH 20 x 26 mm; peso ≈ 47–50 g

Specifiche tecniche

• Intervalli di misura: minimo 0 kN; massimo fino a 20 kN (a seconda della variante)
• Taratura: campi Fz tarati in fabbrica come indicato
• Tipo di prodotto: sensore di forza uniaxiale (precaricato)
• Proprietà meccaniche: forza di precarico ≈ 8,5 kN; forza di trazione consentita ≈ 0 … -1 a -2 kN a seconda della variante; rigidità assiale ≈ 1,2–1,3 kN/μm; momento flettente max. Mxy ≈ 23 N·m; coppia max. Mz ≈ 5 N·m; forza di taglio ≈ 0,62 kN
• Diafonia: Fx→Fz e Fy→Fz tipicamente entro ±0,03–0,05 %; Mx/My→Fz ca. ±0,5 N/N·m
• Caratteristiche metrologiche: linearità ≤ ±0,5 %FSO; ripetibilità (dev. std. rel.) ≈ 0,02–0,03 %FSO
• Proprietà elettriche: tipo di uscita = carica (piezoelettrico); capacità ≈ 29–68 pF; resistenza di isolamento ≥ 5·10^13 Ω
• Quantità d'influenza: coefficiente di temperatura della sensibilità ≈ 0,05 %/°C
• Proprietà dinamiche: frequenza naturale Fz tip. 72–74,5 kHz
• Certificati e norme: grado di protezione EN 60529: IP67
• Funzionamento e installazione: intervallo di temperatura di esercizio −40 … 120 °C; applicazioni tipiche: test in-line e end-of-line, assemblaggio di semiconduttori, produzione elettronica 3C
• Cavo e interfaccia: cavo non incluso; tipo di connettore KIAG 10-32 neg.
• Dimensioni e materiali: materiale del corpo DIN 1.4542; dimensioni DxH 20 x 26 mm; peso ≈ 47–50 g
• Nota: i modelli 9323A e 9323AA sono varianti della famiglia Press Force — verificare la variante esatta al momento dell'ordine
