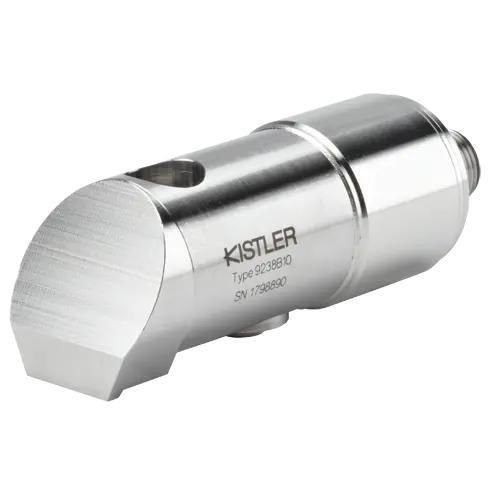

Ponte estensimetrico a resistenza 9238B10

linearedi superficie

Presentazione
Sensore trasmettitore di deformazione superficiale piezoelettrico con amplificatore di carica integrato. Modello 9238B10. Due campi di misura completamente programmabili, indipendenti e commutabili (±20 … ±800 με). Uscita in tensione –10 … 10 V (limite ±10.5 V). Connettore M12x1 8 poli. Dimensioni L×P×A (mm): 68,1 × 25 × 26,7. Peso (senza cavo): 190 g. Grado di protezione: IP67.

Caratteristiche principali

• Sensore piezoelettrico di deformazione superficiale con amplificatore di carica integrato e trasmettitore
• Due campi di misura completamente programmabili, indipendenti e commutabili (±20 … ±800 με)
• Uscita: tensione –10 … 10 V (limite ±10.5 V)
• Connettore: M12x1 8 poli
• Dimensioni compatte: 68,1 × 25 × 26,7 mm; peso 190 g (senza cavo)

Measuring ranges

• Measuring range [µε]: -800 … 800 με (programmable ±20 … ±800 με)

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Product type

• Measurement system: Sensor
• Strain sensor type: Surface strain transmitter

Proprietà meccaniche

• Mechanical overload: ±1000 με

Caratteristiche metrologiche

• Linearità: ≤±2 %FSO
• Errore di regolazione: <0.5 %FS

Proprietà elettriche

• Tensione di alimentazione: 18 … 30 V
• Tipo di uscita: Tensione
• Consumo massimo di corrente: 1 mA
• Corrente a vuoto: <70 mA

Quantità d'influenza

• Sensibilità risultante: ±1.25 … 500 mV/με

Proprietà dinamiche

• Gamma di frequenza (-3 dB): ≈0,1 kHz

Certificazioni e norme

• Grado di protezione EN 60529: IP67

Funzionamento e installazione

• Intervallo di temperatura di esercizio: -20 … 70 °C
• Intervallo di temperatura di stoccaggio: -20 … 80 °C

Proprietà del cavo

• Cavo incluso: non incluso

Interfacce

• Interfaccia seriale RS-232 C (standard EIA): RS-232 C
• Parità RS-232 C: none
• Handshake software RS-232 C: No
• Tipo di connettore: M12x1 8 poli

Dimensioni e materiali

• Dimensioni L×P×A (mm): 68,1 × 25 × 26,7
• Peso (senza cavo): 190 g

Uscita di tensione

• Limite di tensione di uscita: ±10.5 V

Uscita di corrente

• Corrente di uscita: ±1 mA

Proprietà aggiuntive

• Ritardo commutazione intervalli (pin 5): <2 ms
• Ritardo reset/misura (pin 3): <10 ms

caractéristiques / spécifications techniques

• Modello: 9238B10
• Brand: Kistler
• Campi di misura: -800 … 800 με (programmable ±20 … ±800 με)
• Campo calibrato: 0 … 500 με
• Uscita: tensione –10 … 10 V (limite ±10.5 V)
• Connettore: M12x1 8 poli
• Dimensioni: 68,1 × 25 × 26,7 mm
• Peso: 190 g (senza cavo)
• Grado di protezione: IP67
• Temperatura esercizio: -20 … 70 °C
• Alimentazione: 18 … 30 V
