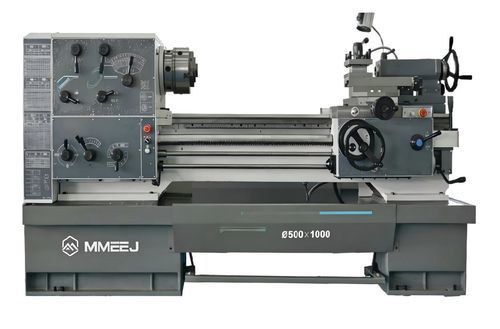

Tornio convenzionale CDS series

orizzontale2 assiper pezzi di grande diametro

Presentazione del prodotto:
I torni orizzontali serie CDS sono progettati per la tornitura di superfici cilindriche interne ed esterne, facce terminali e profili conici su alberi e componenti. Modelli disponibili: CDS6150B, CDS6250B, CDS6166B, CDS6266B, CDS6150C, CDS6250C, CDS6166C, CDS6266C, per parti di dimensioni da medie a grandi.

Gamma di lavorazione:
Massima corsa sul banco: φ500 o φ660 mm (a seconda del modello). Massima corsa sul carrello trasversale: φ290 o φ440 mm. Capacità in gola e lunghezza della gola variano per modello (fino a φ870 dove applicabile). Lunghezza massima pezzo: 1000 / 1500 / 2000 / 3000 mm. Lunghezza massima di taglio: 950 / 1450 / 1950 / 2950 mm.

Specifiche tecniche:

• Serie: CDS (modelli indicati)
• Naso mandrino: D8
• Foro mandrino: φ82 mm (modelli B) o φ105 mm (modelli C)
• Dimensioni mandrino: φ250 mm o φ315 mm (a seconda del modello)
• Conicità foro mandrino: 90 mm / 1:20 (modelli B) o 110 mm / 1:20 (modelli C)
• Coppia massima mandrino: 1100 Nm
• Range velocità mandrino: 26–2000 rpm (modelli B, 16 rapporti) o 26–1700 rpm (modelli C, 16 rapporti)
• Altezza asse mandrino: 250 mm (B) o 325 mm (C)
• Potenza motore mandrino: 7,5 kW (10 HP)
• Contropunta: diametro φ75 mm, corsa 150 mm, cono No.5MT

Capacità:

• Tornitura di superfici cilindriche interne/esterne, facce e profili conici
• Versioni con carro per pezzi di grande diametro o forme irregolari
• Supporto per viti madri metriche o imperiali; filettature metriche, imperiali, modulo e passo diametrale
• Operazioni aggiuntive: foratura, alesatura e realizzazione di scanalature per olio

Opzioni e ordinazione:

• Viti madri metriche o imperiali e passi specifici disponibili su richiesta
• Scegliere la serie B o C in base al foro mandrino e alle esigenze di passaggio; versioni con gola disponibili per pezzi passanti
• Fornire disegni del pezzo e dettagli ciclo per consulenza sulla configurazione e preventivo
