Tornio convenzionale CW-E series
orizzontaleper produzione di pezzi piccoliper metallo

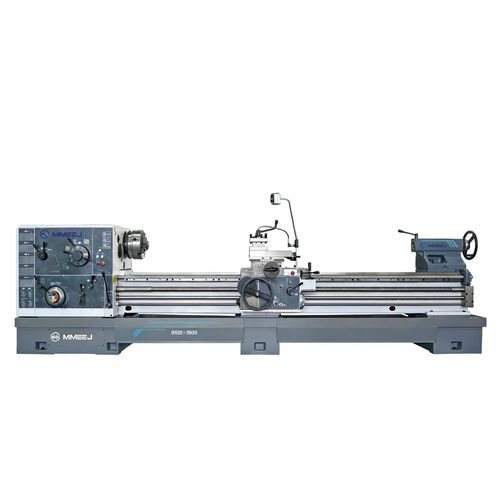

Tornio convenzionale - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / per produzione di pezzi piccoli / per metallo
Tornio convenzionale - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / per produzione di pezzi piccoli / per metallo
Tornio convenzionale - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / per produzione di pezzi piccoli / per metallo - immagine - 2
Tornio convenzionale - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / per produzione di pezzi piccoli / per metallo - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Meijin Machinery Equipment (Dalian) Co., Ltd.

Caratteristiche

Tipo di comando
convenzionale
Orientazione del mandrino
orizzontale
Applicazioni
per metallo, per produzione di pezzi piccoli
Funzione combinata
perforazione, per scanalatura
Diametro

Max.: 1.230 mm
(48,43 in)

Min.: 350 mm
(13,78 in)

Lunghezza della pelle

Max.: 6.000 mm
(236 in)

Min.: 1.000 mm
(39 in)

Lunghezza di taglio massima

Max.: 6.000 mm
(236 in)

Min.: 1.000 mm
(39 in)

Potenza nominale

11 kW, 15 kW
(15 hp, 20,4 hp)

Coppia massima

2.400 Nm
(1.770 ft.lb)

Descrizione

Panoramica del prodotto

La serie CW‑E di torni orizzontali è progettata per lavorare superfici cilindriche e coniche interne ed esterne. Operazioni tipiche: tornitura frontale, scanalatura, troncatura, foratura e filettatura (metrico, imperiale, modulo e passo diametrale). Diverse configurazioni coprono diametri e lunghezze adatte a produzioni in piccoli lotti e officine di riparazione.

Applicazioni e materiali

  • Adatto per acciaio, ghisa e metalli non ferrosi
  • Progettato per produzione in piccoli lotti, officine di manutenzione e riparazione
  • Capace di filettature comuni e di una varietà di operazioni di tornitura


Campi di capacità

  • Diametro massimo di tornitura (sopra il letto): φ630 / φ800 / φ1000
  • Diametro massimo sopra il carrello trasversale: φ350 / φ480 / φ710
  • Diametro massimo nell'interruzione (gap): fino a φ1230 (a seconda della configurazione)
  • Lunghezza nel gap (quando applicabile): 350 mm
  • Lunghezza massima pezzo / lunghezza di taglio max: 1000, 1500, 2000, 3000, 4000, 5000, 6000 mm


Mandrino e trasmissione

  • Modello tipico mostrato: CW6163E
  • Naso mandrino: C11 / D11
  • Foro mandrino: φ100 (C11) / φ105 (D11); opzionale φ130
  • Dimensione mandrino: φ315 mm
  • Taper del mandrino: Metric 120 (1:20); opzionale Metric 140 (1:20) con foro φ130
  • Gamma di velocità mandrino: 7.5 – 1000 rpm (18 livelli)
  • Coppia massima mandrino: 2400 (specifica costruttore)
  • Altezza asse mandrino: 315 mm
  • Potenza motore mandrino: 11 kW (1460 rpm, 50 Hz); opzionale 15 kW


Contropunta

  • Diametro dell'asta della contropunta: φ100 mm
  • Corsa dell'asta: 250 mm
  • Taper dell'asta: No.6 MT


Precisione e finitura superficiale

  • Precisione di lavorazione tipica: fino a IT7
  • Rugosità superficiale tipica: fino a Ra1.6


Specifiche tecniche (sintesi)

  • Serie: CW‑E series
  • Esempi di modello: CW6163E
  • Diametri e lunghezze configurabili secondo le esigenze
  • Opzioni di foro e mandrino per diversi sistemi di serraggio
  • Adatto a un'ampia gamma di operazioni di tornitura in officina
